RTL8777G Dongle 评估板

概述

  • RTL8777G Dongle 评估板上提供了用户开发的硬件环境,包括:

  • 5V 转 3.3V 电源模块

  • 天线模块

  • LED模块

  • 复位按键和 4 个独立按键

  • USBUART转换芯片,FT232RL

区块分布

../../../_images/EVB_Dongle_blocks_distribution_Diagram.jpg

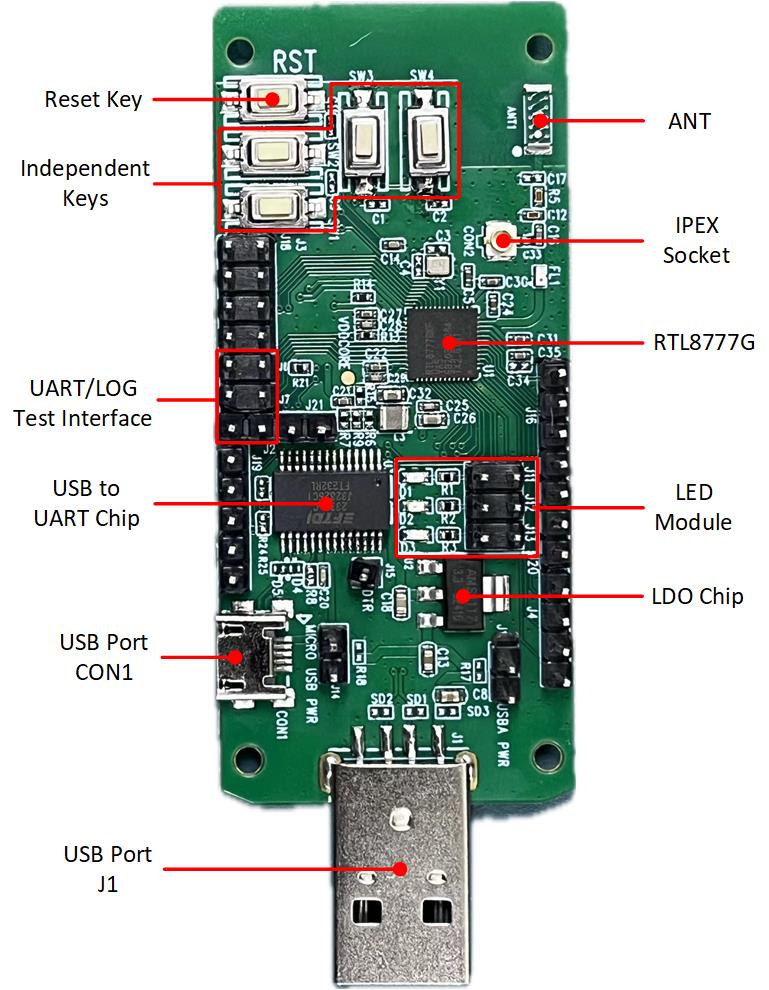

Dongle 评估板区块分布示意图

以下按照逆时针的顺序依次介绍评估板的区块。

Dongle 评估板的区块介绍

区块

介绍

复位按键(Reset Key)

按下此按键会重置系统

独立按键(Independent Keys)

按键 SW1,SW2,SW3,SW4 分别与 P9_1,P9_0,P4_3,P4_2 连接

UART/LOG 测试接口(UART/LOG Test Interface)

支持下载模式和正常模式

USB 转 UART 芯片(USB to UART Chip)

FT232RL USB 转 UART 芯片用于下载程序或调试

USB 端口 CON1(USB Port CON1)

用于评估板供电,并连接 USB 转 UART 芯片 FT232RL,用于下载程序或调试

USB 端口 J1(USB Port J1)

用于评估板供电,并与 RTL8777G USB 通信

LDO芯片(LDO Chip)

AMS1117-3V3 线性稳压器芯片将 5V 输入电压转换为稳定的 3.3V 输出电压

LED 模块(LED Module)

提供三个 LED

主控芯片(RTL8777G)

RTL8777G 是一款超低功耗无线微控制器,支持蓝牙 5.3/Zigbee/Thread/Matter 多种协议

IPEX 天线座子(IPEX Socket)

用于外接天线

天线(ANT)

陶瓷天线

接口分布

../../../_images/EVB_Dongle_interfaces_distribution_Diagram.png

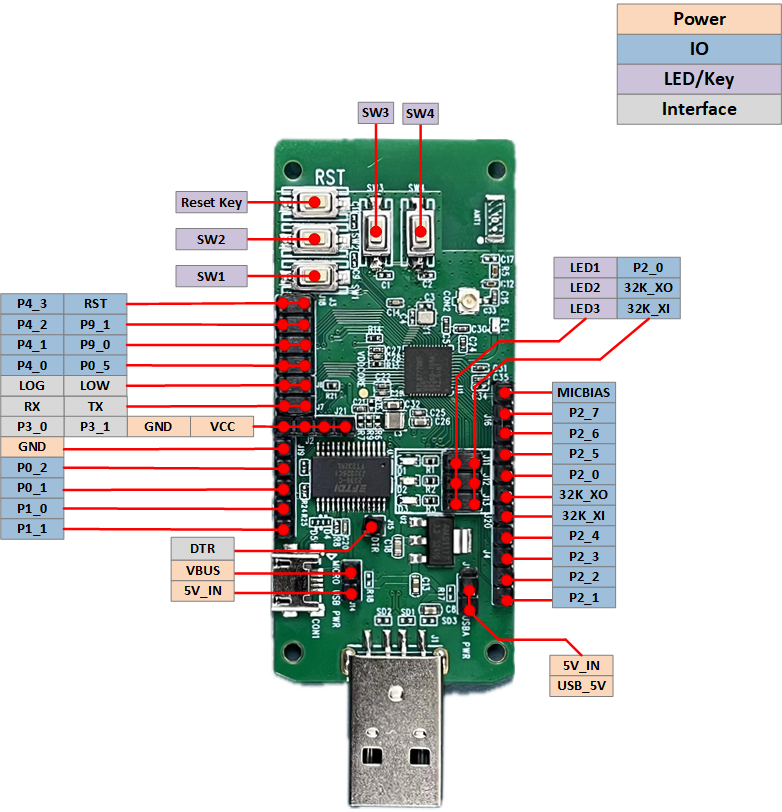

Dongle 评估板接口分布示意图

区块和接口介绍

LED 模块

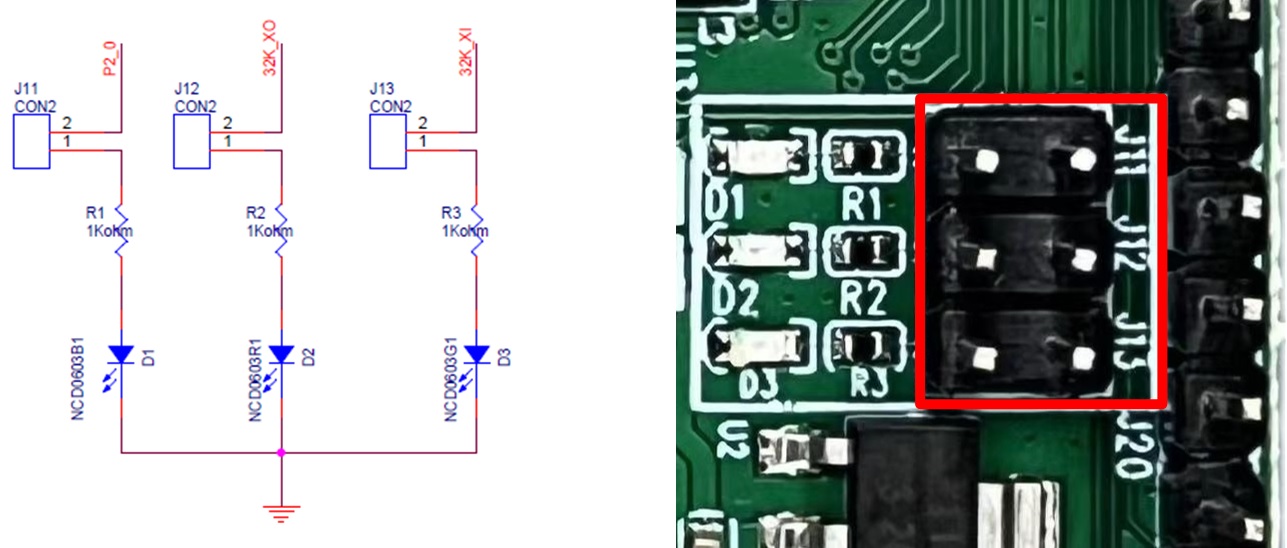

LED 模块可通过跳线帽连接红框内的排针,然后可以使用默认的GPIO控制LED。也可以用杜邦线连接红框左侧排针和任意 GPIO,控制LED。

../../../_images/Dongle_LED.jpg

Dongle 评估板LED 模块

IPEX 天线座子

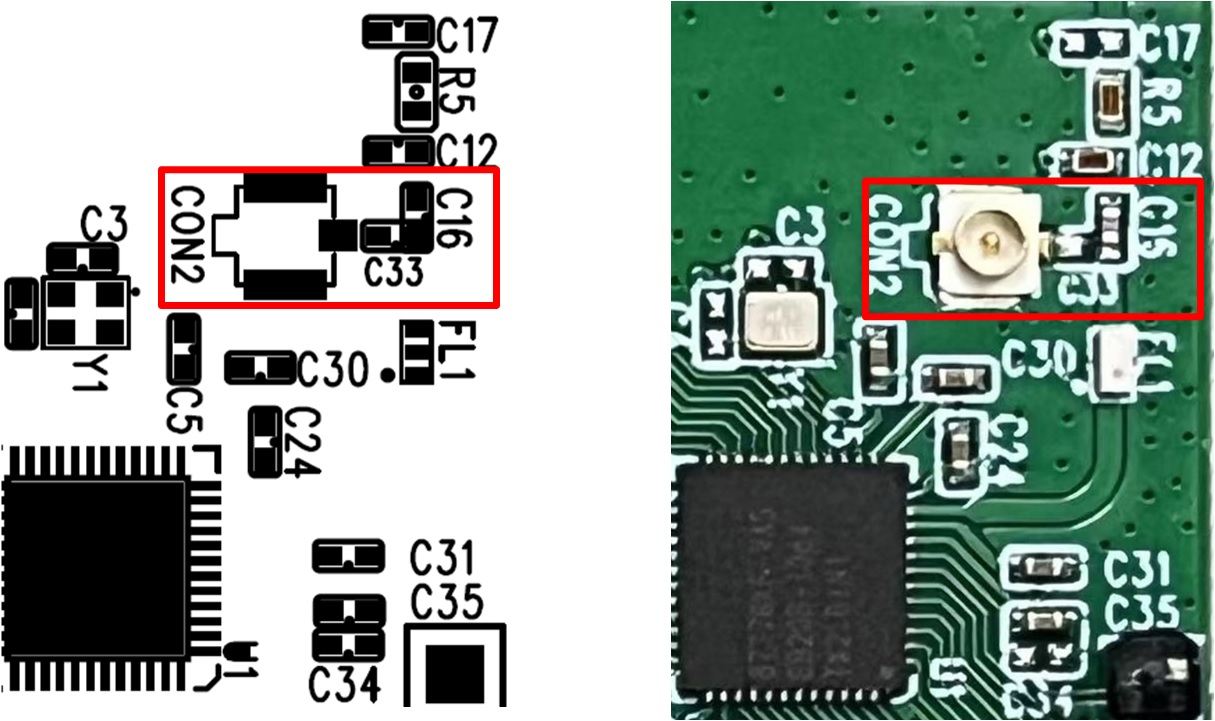

IPEX 天线座子用于外接天线。当使用外接天线时,需要将电容 C16 移除,然后上件电容 C33。

../../../_images/Dongle_IPEX.jpg

Dongle 评估板天线座子

评估板使用说明

评估板供电接线

Dongle 评估板可使用 USB 端口 CON1 或 USB 端口 J1 供电:

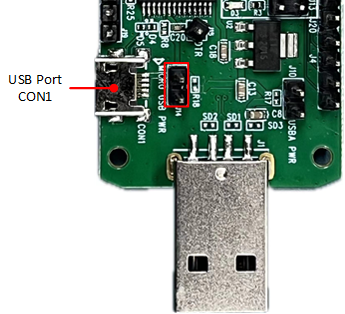

  1. 使用 USB 端口 CON1 供电,红框标出的跳线帽需接上。

../../../_images/Dongle_CON1.png

使用 USB 端口 CON1 供电

  1. 使用 USB 端口 J1 供电,红框标出的跳线帽需接上。

../../../_images/Dongle_J1.png

使用 USB 端口 J1 供电

下载模式接线

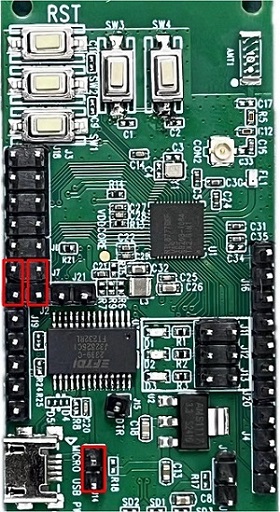

P0_3(log)为下载模式选择管脚,P0_3 拉低后硬件 Reset 或重新上电会进入下载模式。 使用 USB 端口 CON1 供电,通过跳线帽将 P3_0 连接到 RX,将 P3_1 连接到 TX,P0_3 拉低, 然后上电或按复位按键进入下载模式。

../../../_images/Dongle_download_mode.png

Dongle 评估板下载模式接线

正常模式接线

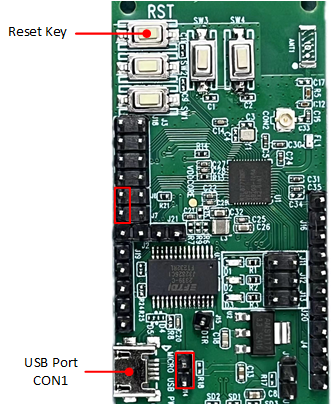

使用 USB 端口 CON1 供电,通过跳线帽连接红框内的排针,使 P0_3 连接到 RX。 然后按下复位键或重新上电,用 Debug Analyzer 调试。

../../../_images/Dongle_normal_mode.png

Dongle 评估板正常模式接线
