工具

除了芯片系统（SoC）固有的能力外，Realtek 还提供了一整套工具，以满足扩展功能开发、用户应用程序创建和大规模生产过程。

以下是工具的简要说明：

工具简要说明

文件名称

说明

路径

MP Tool

用于研发调试或批量生产

\tools\BeeMPTool_vx.x.x.x

MPCli

MP Tool 的命令行版本，用于研发调试或批量生产

\tools\MPCLI

MP Pack Tool

用于合并 image 文件，生成用于 MP、OTA、CFU 的数据包文件

\tools\BeeMPTool_vx.x.x.x\tools\MPPackTool

Flash Map Generate Tool

用于生成 flash map.ini、flash_map.h、OTAHeader_Bankx_x.x.x.x-md5.bin

\tools\BeeMPTool_vx.x.x.x\tools\FlashMapGenerateTool

RF Test Tool

用于 Bluetooth、Zigbee 等射频性能测试和 FCC、BQB、CE、SRRC、KC 等认证测试

Debug Analyzer Tool

用于系统日志分析和调试

\tools\DebugAnalyzer-vx.x.x.x

CFU Download Tool

用于通过 USB 进行固件升级

iOS OTA APP

用于通过 iOS 进行 OTA 升级

Android OTA APP

用于通过安卓进行 OTA 升级

MP Tool

MP Tool 支持调试模式和批量生产模式。

  • 调试模式： 为开发人员提供一个平台，用于调试和功能开发，主要包括：

    • 下载 image

    • 生成 APP Config、System Config File

    • 擦除 flash

    • 读回 flash

  • 批量生产模式： 提供一系列功能，包括能够同时支持多达8个设备 flash 的下载和修改设备的蓝牙地址。

MP Tool 集成了打包和生成 Flash Map 功能。关于这些功能的详细说明，请参考每个工具目录中提供的用户指南。 MP Tool 套件和说明文档，请前往 RealMCU 平台获取。

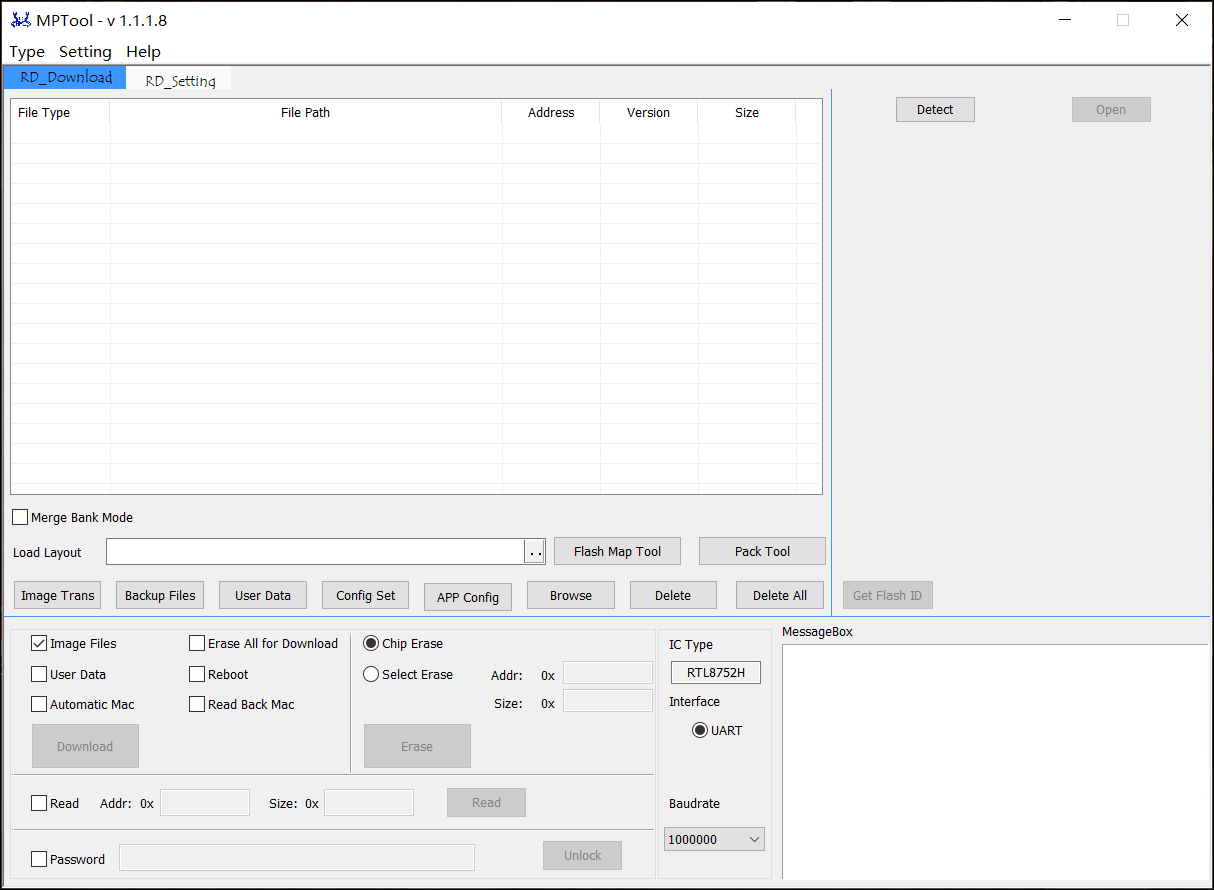

../../_images/MPTool_Interface.png

MP Tool 主界面

MPCli

MPCli 是 MP Tool 的命令行版本，可以在 Windows/Linux/MacOS 系统上使用。MPCli 的主要功能有：

  • 下载 image

  • 修改 MAC 地址、校准 XTAL 内部电容、调整发射功率

  • 读回 EUID 和 MAC 地址

  • 擦除 flash

  • 烧录 eFuse

MPCli 和说明文档，请前往 RealMCU 平台获取。

MP Pack Tool

MP Pack Tool 用于合并子文件并生成用于批量生产（MP）、空中下载更新（OTA）或组件固件更新（CFU）等操作的统一数据包文件。 MP Pack Tool 和说明文档，请前往 RealMCU 平台获取。

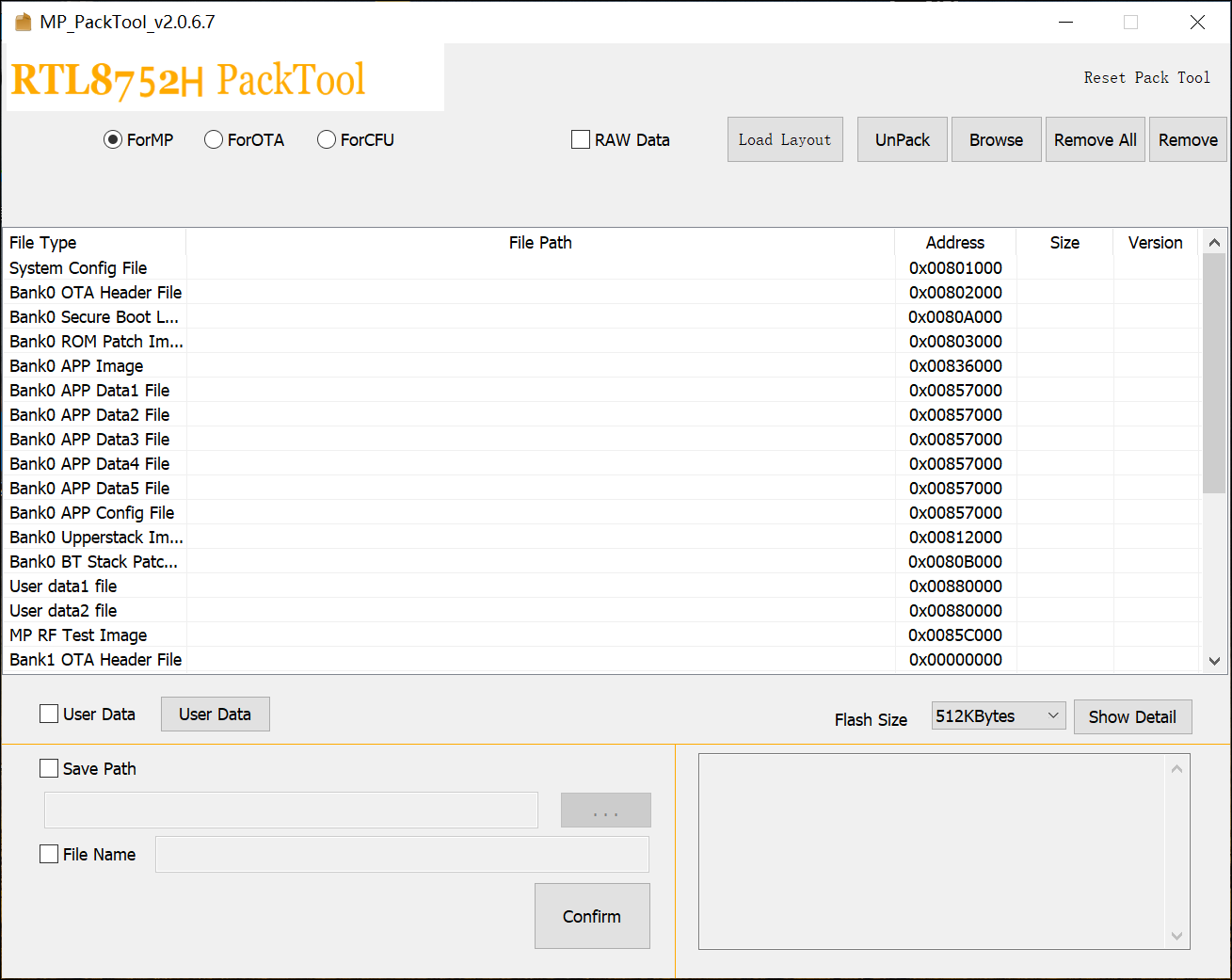

../../_images/PackTool_Interface.png

MP Pack Tool 主界面

Flash Map Generate Tool

Flash Map Generate Tool 提供以下功能：

  • 生成 flash_map.h 和 flash map.ini 文件。

  • 创建 OTA 所需的头文件。

Flash Map Generate Tool 和说明文档，集成在 MP Tool 套件中，请前往 RealMCU 平台获取。

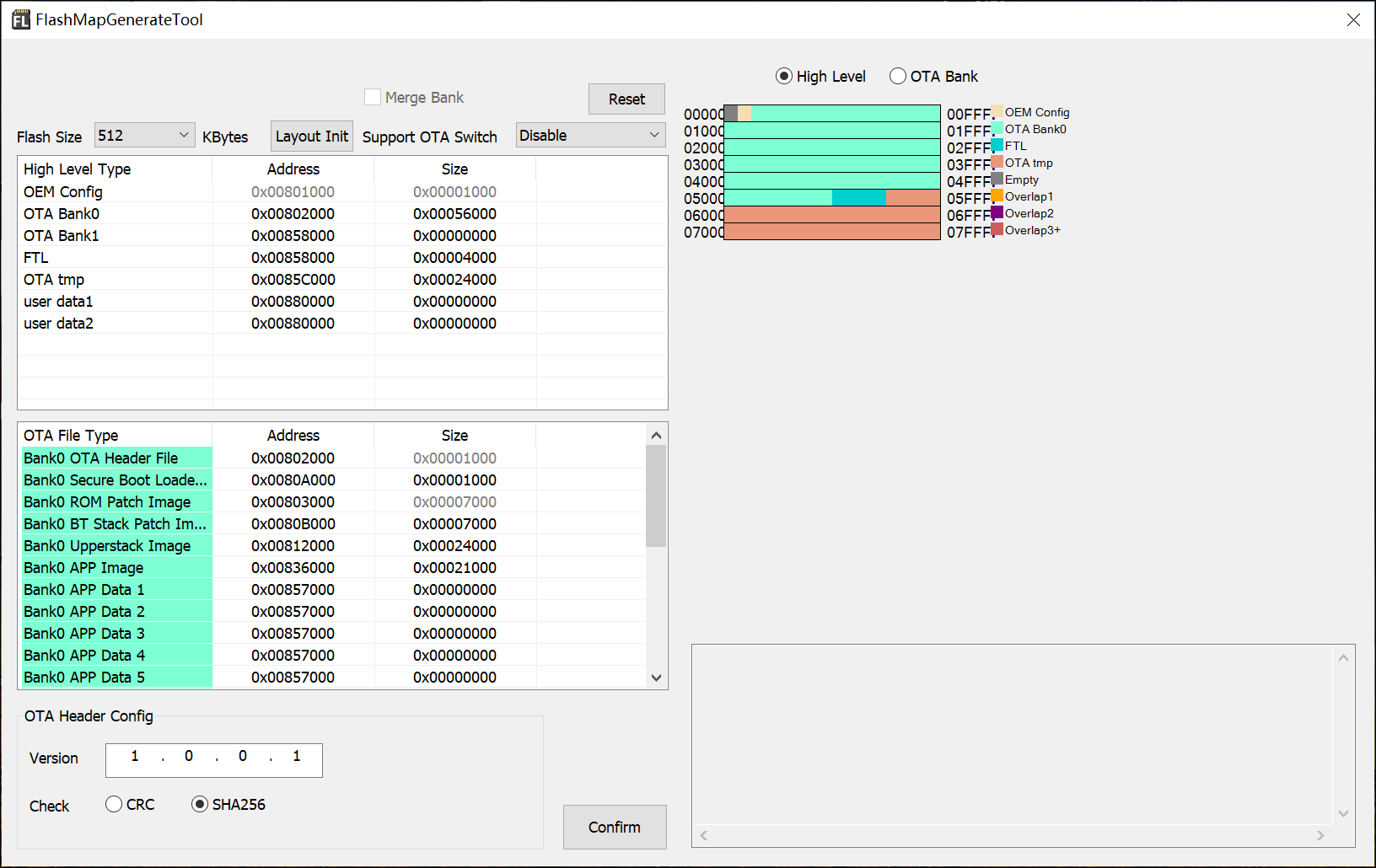

../../_images/FlashmapGenerateTool_Interface.png

Flash Map Generate Tool 主界面

RF Test Tool

RF Test Tool 提供以下功能：

  • 用于 Bluetooth/Zigbee 等射频性能测试。

  • 用于 FCC/BQB/CE/SRRC/KC 等认证测试。

RF Test Tool 和说明文档，请前往 RealMCU 平台获取。

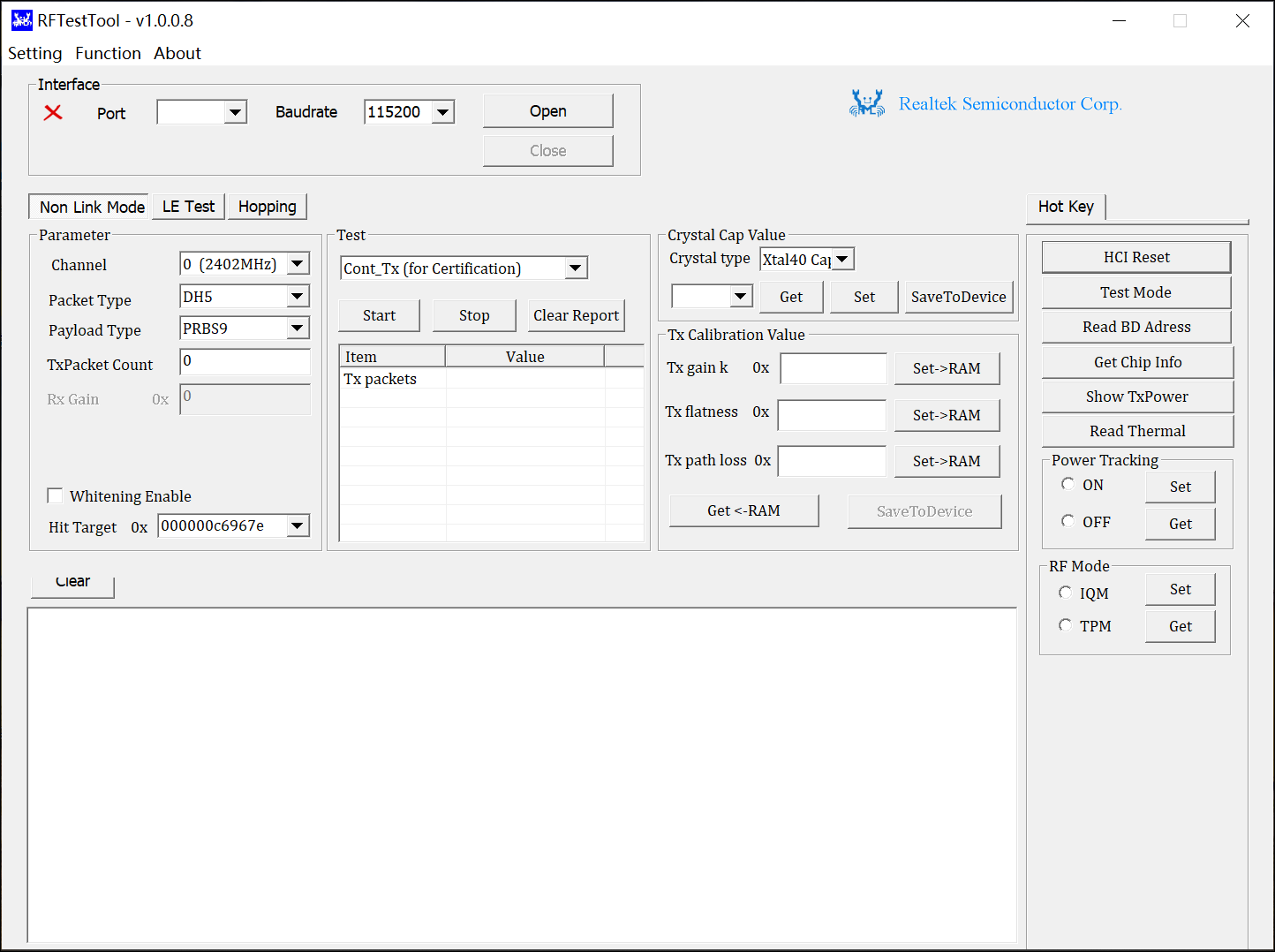

../../_images/RFTestTool_Interface.png

RF Test Tool 主界面

Debug Analyzer Tool

Debug Analyzer Tool 旨在捕获和解码跨各种传输层的系统日志，增强调试过程。有以下关键特性：

  • 支持多种输入方法：

    • UART

    • 二进制文件

  • 与 MCU 和 DSP 日志兼容。

  • 保存和解析日志的能力。

  • 生成蓝牙 snoop 日志，以便使用 Frontline 捕获工具进行深入分析。

  • 支持 Ellisys 注入。

Debug Analyzer Tool 和说明文档，请前往 RealMCU 平台获取。

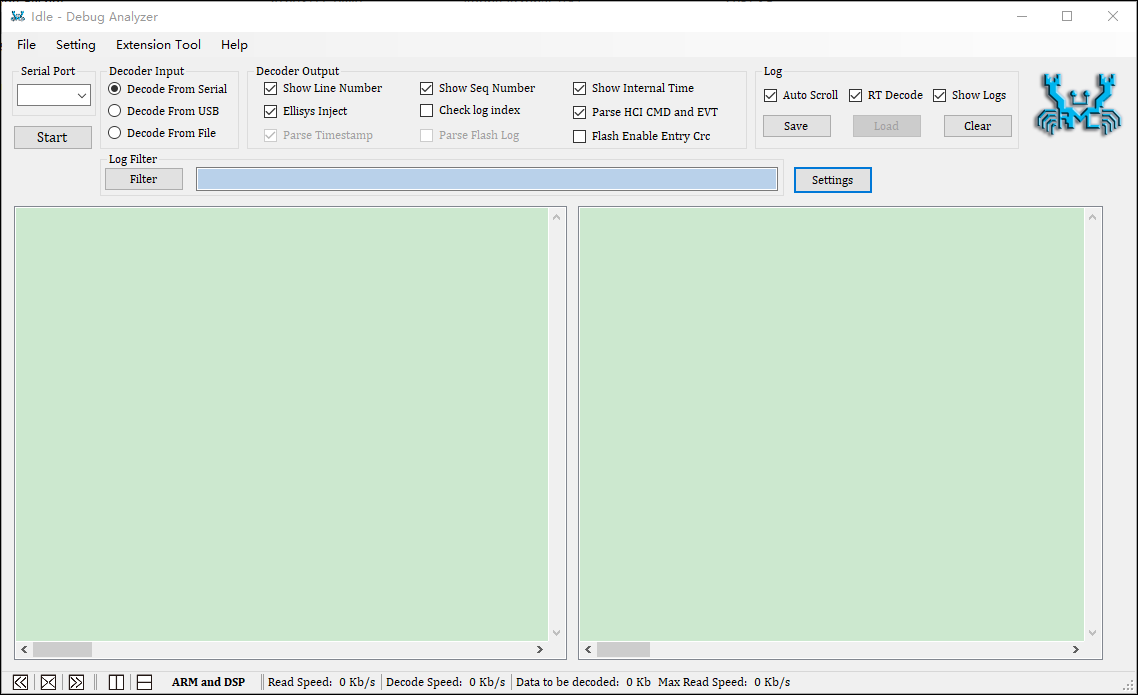

../../_images/DebugAnalyzerTool_Interface.png

Debug Analyzer Tool 主界面

CFU Download Tool

CFU Download Tool 用于升级符合 CFU 协议的 Realtek 芯片的固件。

CFU Download Tool 和说明文档，请前往 RealMCU 平台获取。

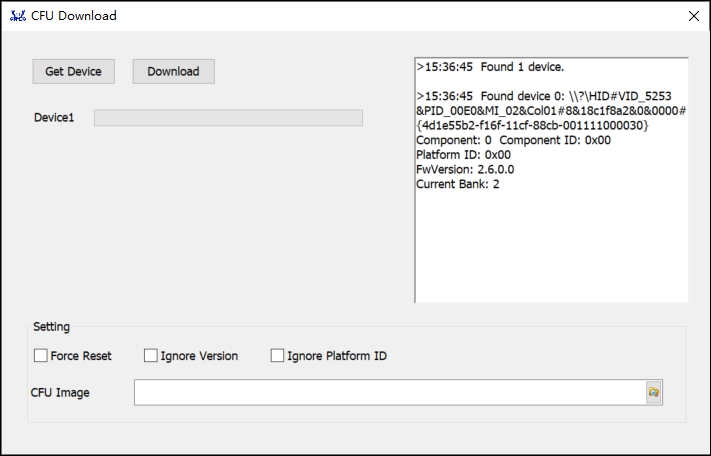

../../_images/CFU_Download_Tool_MainInterface.png

CFU Download Tool 主界面

iOS OTA APP

iOS OTA APP 用于通过 iOS 升级 Realtek 芯片的固件。

iOS OTA APP 和说明文档，请前往 RealMCU 平台获取。

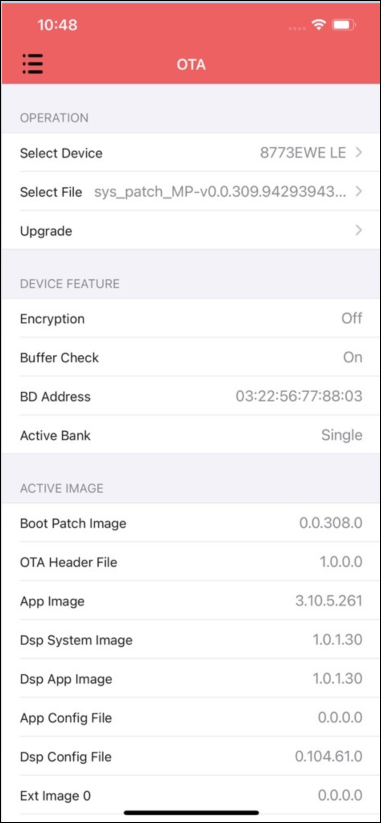

../../_images/IOS_OTA_APP_Interface.png

iOS OTA APP 主界面

Android OTA APP

Android OTA APP 用于通过安卓升级 Realtek 芯片的固件。

Android OTA APP 和说明文档，请前往 RealMCU 平台获取。

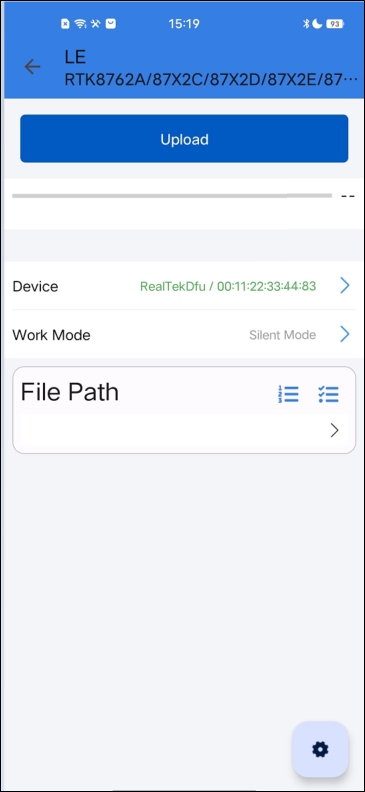

../../_images/Android_OTA_APP_Interface.png

Android OTA APP 主界面
