Host Image

本篇文档用于对 Bluetooth Host 及 GAP LIB 做一个简要的概述。

• Bluetooth Host 实现 Bluetooth 的 Host 部分，使用 Bluetooth Host image 方案，提供单独的 Bluetooth Host image 供烧录，Bluetooth Host 和 APP 的升级是互相独立的。更多信息参见 Image 版本管理 和 Bluetooth Host Image 的使用方法 。

• GAP LIB 用于提供 Bluetooth Host 的入口函数。 Bluetooth Host image 应与对应的 GAP LIB 配合使用。更多信息参见 GAP LIB。

Image 版本管理

Bluetooth Host image 提供不同配置的 Bluetooth Host，用 bt_host_A_B 来表示。 A 和 B 的含义如下：

• A 表示支持的蓝牙技术功能。

  如果多版 Bluetooth Host 含有相同的 A 值，那么这些 Bluetooth Host 支持的蓝牙技术功能相同。

  具体支持的蓝牙技术功能请参考 bin\rtl87x2g\bt_host_image\bt_host_A_B\bt_host_config.h，该文件的使用将在章节 Bluetooth Host Features 配置 详细介绍。
• B 表示 Bluetooth Host 的 flash size 和 RAM size 的配置。

  具体配置详情请参考 bin\rtl87x2g\bt_host_image\readme。

Bluetooth Host Features 配置

每一版 Bluetooth Host 都会提供一份 bt_host_config.h 文件供 APP 使用。 该文件给出支持的蓝牙技术功能对应的宏定义， 0 表示不支持该 feature， 1 表示支持。宏定义和蓝牙技术功能的对应关系可参考下方表格：

支持的蓝牙技术功能

Spec Version	Bluetooth technology	Macro Definition
Bluetooth 4.0	Advertiser
	Scanner	F_BT_LE_GAP_SCAN_SUPPORT
	Initiator
	Central	F_BT_LE_GAP_CENTRAL_SUPPORT
	Peripheral	F_BT_LE_GAP_PERIPHERAL_SUPPORT
Bluetooth 4.1	Low Duty Cycle Directed Advertising
	LE L2CAP Connection Oriented Channel
	LE Scatternet
	LE Ping
Bluetooth 4.2	LE Data Packet Length Extension	F_BT_LE_4_2_DATA_LEN_EXT_SUPPORT
	LE Secure Connections	F_BT_LE_4_2_SC_SUPPORT
	Link Layer Privacy (Privacy1.2)	F_BT_LE_PRIVACY_SUPPORT
	Link Layer Extended Filter Policies	F_BT_LE_PRIVACY_SUPPORT
Bluetooth 5	2 Msym/s PHY for LE	F_BT_LE_5_0_SUPPORT
	LE Long Range	F_BT_LE_5_0_SUPPORT
	High Duty Cycle Non-Connectable Advertising
	LE Advertising Extensions	F_BT_LE_5_0_AE_ADV_SUPPORT
		F_BT_LE_5_0_AE_SCAN_SUPPORT
Bluetooth 5.1	Angle of Arrival (AoA) and Angle of Departure (AoD)	F_BT_LE_5_1_AOA_AOD_SUPPORT
	GATT Caching
	Periodic Advertising Sync Transfer	F_BT_LE_5_1_PAST_SUPPORT
Bluetooth 5.2	LE Isochronous Channels	F_BT_LE_5_2_ISOC_SUPPORT
	Enhanced Attribute Protocol
	LE Power Control	F_BT_LE_5_2_POWER_CONTROL_SUPPORT
Bluetooth 5.3	LE Channel Classification	F_BT_LE_5_3_CHANNEL_CLASSIFICATION_SUPPORT

当 Bluetooth Host 支持某个 feature 时，APP 才可以调用相应的 API。

例如，Bluetooth Host 支持 F_BT_LE_READ_CHANN_MAP。

#define F_BT_LE_READ_CHANN_MAP                   (F_BT_LE_SUPPORT && 1)

APP 可以通过调用 le_read_chann_map() 接口获取到 channel map。

/**
* @brief   Read the used channel map of the connection. Channel map value will be returned by
*          @ref app_gap_callback with cb_type @ref GAP_MSG_LE_READ_CHANN_MAP.
*
* @param[in] conn_id Connection ID.
* @return  Read request result.
* @retval  GAP_CAUSE_SUCCESS: Read request sent success.
* @retval  GAP_CAUSE_NON_CONN: Read request sent fail.
*/
T_GAP_CAUSE le_read_chann_map(uint8_t conn_id);

Bluetooth Host Image 配置

Bluetooth Host image 配置如下表所示：

不同配置的 Bluetooth Host Image

Bluetooth Host Image	Image Directory	Flash Size	RAM Size	Reference Project
bt_host_0_0 (default)	bin\\rtl87x2g\\bt_host_image\\bt_host_0_0	212K	3K	samples\\bluetooth\\xxx
bt_host_3_0	bin\\rtl87x2g\\bt_host_image\\bt_host_3_0	148K	3K

bin\rtl87x2g\bt_host_image 路径下存放的 readme 文件对不同配置的 Bluetooth Host image 进行了说明。

bt_host_0_0 为默认版本的 Bluetooth Host image。Bluetooth Host 具体支持的蓝牙技术功能请参考 bt_host_config.h 文件。

Bluetooth Host image 包含的具体文件和路径如下表所示：

Bluetooth Host Image 的文件列表

Bluetooth Host Configuration	Files of Bluetooth Host
bt_host_0_0 (default)	bin\\rtl87x2g\\bt_host_image\\bt_host_0_0\\bt_host_MP_xxxx.bin
	bin\\rtl87x2g\\bt_host_image\\bt_host_0_0\\bt_host_config.h
	subsys\\bluetooth\\gap_ext\\lib\\rtl87x2g\\bt_host_0_0\\mdk\\gap_utils.lib
	subsys\\bluetooth\\gap_ext\\lib\\rtl87x2g\\bt_host_0_0\\gcc\\libgap_utils.a
bt_host_3_0	bin\\rtl87x2g\\bt_host_image\\bt_host_3_0\\bt_host_MP_xxxx.bin
	bin\\rtl87x2g\\bt_host_image\\bt_host_3_0\\bt_host_config.h
	subsys\\bluetooth\\gap_ext\\lib\\rtl87x2g\\bt_host_3_0\\mdk\\gap_utils.lib
	subsys\\bluetooth\\gap_ext\\lib\\rtl87x2g\\bt_host_3_0\\gcc\\libgap_utils.a

APP image 和 Bluetooth Host image 的升级是互相独立的，更新 Bluetooth Host image，APP 不需要重新编译。

Bluetooth Host Image 的使用方法

当使用 Bluetooth Host image 方案时，需要在 APP 的 Include Paths 中添加对应 bt_host_config.h 文件的路径。这一步是必要的，因为不同配置的 Bluetooth Host image 对应的 RAM size 可能不一样。同时，APP 还需相应修改 mem_config.h 文件。

RAM size 参数请参考表-不同配置的 Bluetooth Host Image 或者 bin\rtl87x2g\bt_host_image\readme 文件。

例如：当 APP 使用 bt_host_0_0 时，从 readme 文件中得到 Bluetooth Host 的 RAM size 为 3K。

/*================================================================*
 *                           bt_host_0_0                          *
 *================================================================*/
If Application uses bt_host_0_0, Application should configure NS_RAM_UPPERSTACK_SIZE as value which is larger than or equal to (3 * 1024) in mem_config.h of Application.

/** @brief data ram size for upperstack global variables and code */
#define NS_RAM_UPPERSTACK_SIZE        (3*1024)

APP 的 mem_config.h 文件中， NS_RAM_UPPERSTACK_SIZE 的值应设置为大于等于 3K。

/** @brief data ram size for upperstack global variables and code */
#define NS_RAM_UPPERSTACK_SIZE         (3 * 1024)

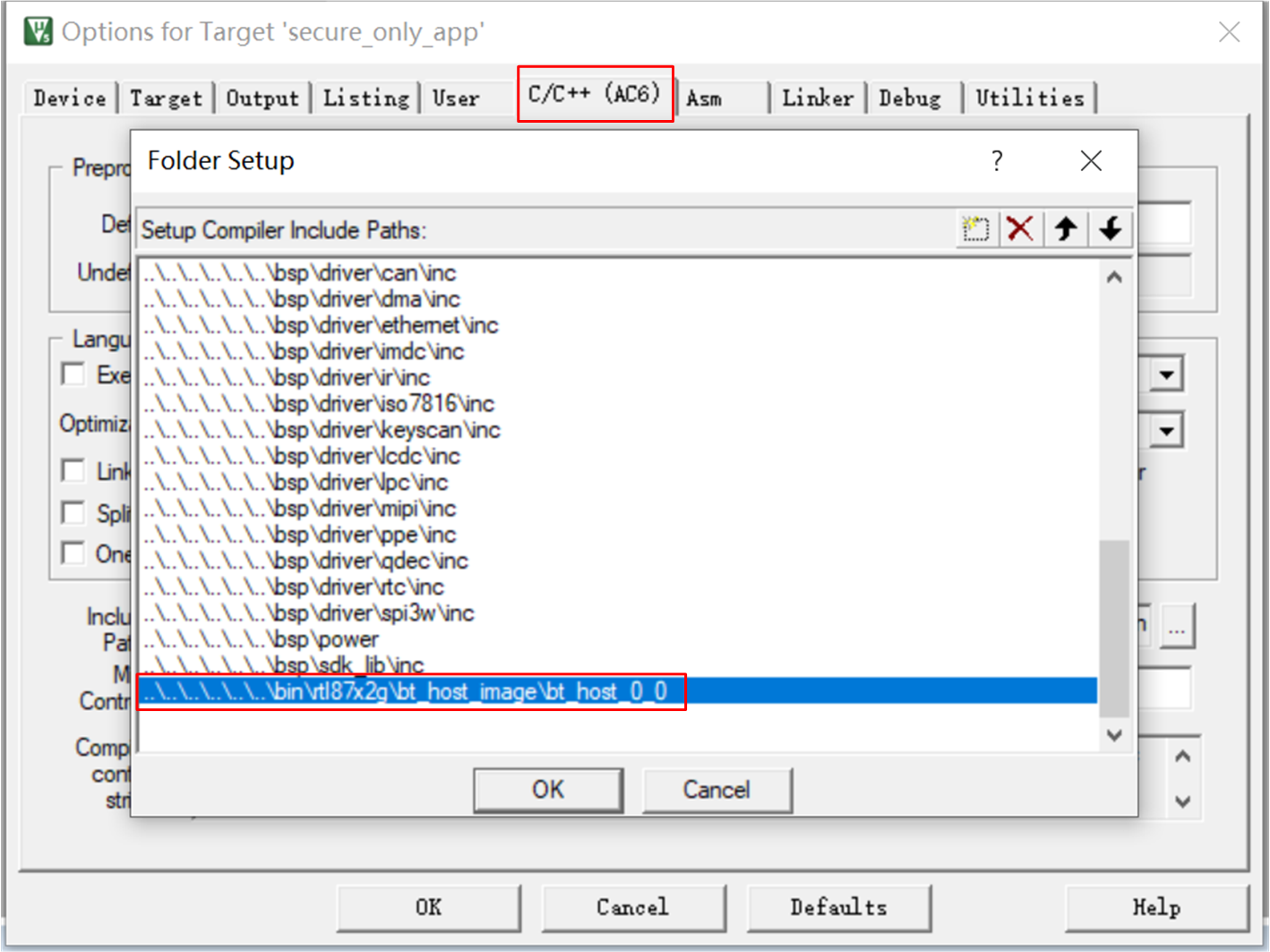

APP 的 Include Paths 设置如下图所示：

Include Paths

GAP LIB

GAP LIB 用于提供 Bluetooth Host 的入口函数，为 APP 提供 GAP 扩展功能。

GAP 扩展功能

Vendor 功能模块

提供一些厂家自定义的扩展功能。 更多信息参见 subsys\bluetooth\gap_ext\inc\gap_vendor.h。

GAP LIB 的使用方法

APP 需要在工程中添加 gap_utils.lib。APP 添加的 gap_utils.lib 应与所使用的 Bluetooth Host image 对应。GAP LIB 的存储路径：subsys\bluetooth\gap_ext\lib\rtl87x2g\bt_host_A_B。

比方说，当 APP 使用 bt_host_0_0 文件夹中的 image 时，应在工程中添加的对应 gap_utils.lib 位于路径 subsys\bluetooth\gap_ext\lib\rtl87x2g\bt_host_0_0 中。

└── Project: broadcast
    └── secure_only_app
        └── Device
        ├── CMSE Library
        ├── Lib                      includes all binary symbol files that user APP is built on
            ├── ROM_NS.lib
            └── lowerstack.lib
            └── rtl87x2g_sdk.lib
            └── gap_utils.lib        includes gap_utils.lib
        ├── Peripheral
        ├── Profile
        └── APP

在使用扩展功能之前，APP 需要调用 gap_lib_init() 初始化 gap_utils.lib 。

int main(void)
{
   ......
   gap_lib_init();
   ......
   task_init();
   os_sched_start();
   return 0;
}

替换 Bluetooth Host Image

如果 APP 需要使用不同的蓝牙技术功能，那么 APP 需要根据实际情况同步替换 Bluetooth Host image。

例如，如果 APP 要用 bt_host_3_0 替换 bt_host_0_0 ，应按以下步骤操作:

1. 下载 bin\rtl87x2g\bt_host_image\bt_host_3_0\bt_host_MP_xxxx.bin。

2. 将 APP 工程中 Bluetooth Host image 的 Include Path 改成 bin\rtl87x2g\bt_host_image\bt_host_3_0。

3. 将 APP 工程中使用的 GAP LIB 替换成 subsys\bluetooth\gap_ext\lib\rtl87x2g\bt_host_3_0\mdk\gap_utils.lib。

4. mem_config.h 文件中， NS_RAM_UPPERSTACK_SIZE 的值需要参照 bin\rtl87x2g\bt_host_image\readme 中 bt_host_3_0 的配置配合修改。
