Image Convert Tool
Image Convert Tool 是一款图片转换工具。他能够将多种常见格式的图片文件（如 PNG、JPG、BMP 等）转换为目标格式的 RGB 原始数据。此外，该工具还提供数据压缩功能，可以根据用户设置对转换后的原始数据进行压缩处理。这一过程实现了从多种图片格式到压缩 RGB 数据的灵活转换。
界面说明
图片转换工具界面如下：
图片转换工具界面
导入图片按键：点击该按键可导入所选文件夹及其子文件夹中所有 PNG、JPG 和 BMP 格式的图片。
转换按键：在导入文件并修改转换设置后，点击此按键开始图片转换过程。
图片列表面板：显示所有已导入的文件夹和图片。
所选图片预览：显示当前选中的图片。
转换设置面板：显示所选图片的转换参数。
设置 按键：点击以展开设置选项，包括：UI 主题切换、图片转换设置及工具信息显示。
UI 风格切换：在明亮风格和黑暗风格之间切换。有些图片在黑暗风格下可能显示更清晰的细节。
图片转换设置：点击进入图片转换参数配置页面。
图片转换步骤
图片转换步骤如下：

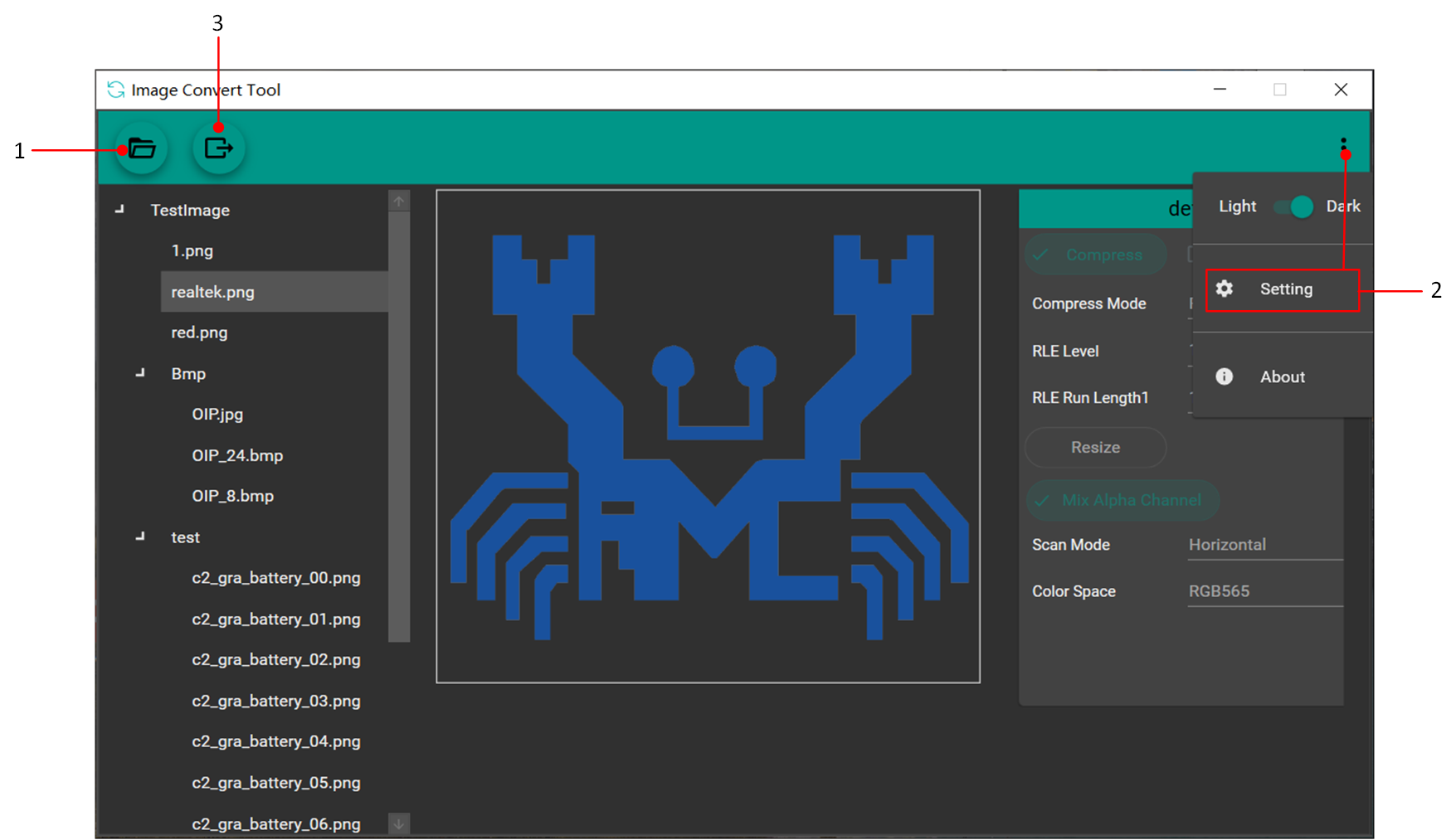

图片转换步骤
打开图片文件夹，会导入文件夹及子文件夹内部的 PNG、JPG、BMP 图片
-
点击 Setting 按键，进入图片转换设置页面
图片转换默认设置
Image Convert Tool 提供一份默认设置，对于未设置转换参数的图片，将按照 default 参数进行转换，default 参数不可删除。
可以按图片后缀对图片添加转换参数，Image Convert Tool 会按图片后缀对应的转换参数对图片进行转换。
以 PNG 图片为例，转换参数的添加步骤如图所示：
添加转换设置
选择转换图片类型，可以为 bmp、jpg、png。
点击 Add 按键，此时会添加 PNG 图片对应的转换参数。
如果想删除转换参数，可以点击 Delete 按键进行删除。
各转换参数的含义，参考下表：
参数名称
说明
Compress
是否进行压缩。
Adaptive
勾选后，会自动进行 RLE 或者 Fastlz 的压缩，并保留压缩率更高的结果。勾选后将不能手动配置压缩参数。
Compress Mode
RLE
RLE Level
1：RLE 1 阶压缩。
2：RLE 2 阶压缩。
RLE Run Length1
1 阶 RLE 压缩算法 Run Length。
RLE Run Length2
2 阶 RLE 压缩算法 Run Length，RLE Level 为 2 阶时生效。
FastLz
YUV_Sample_Blur
YUV_Sample_Blur+FastLz
Sample Mode
YUV 降采样算法，支持：YUV444、YUV422、YUV411。
Blur Mode
每个 Byte 丢弃的 bit 位数，从最低位开始，支持：0 bit、1 bit、2 bit、4 bit。
Resize
是否缩小图片，支持：按 50% 缩小、按 70% 缩小、按 80% 缩小。缩小后 SoC 会对图片进行恢复，勾选会降低图片质量。
Lower Width
大于 Lower Width 的图片会被 Resize。
Lower Height
大于 Lower Height 的图片会被 Resize。
Mix Alpha Channel
RGBA 转换为 RGB、RGB565 时，是否需要混合 A（透明度）通道。
勾选后，R = R * A /255，G = G * A /255，B = B * A /255；否则 A 通道的值会被丢弃。
Scan Mode
Horizontal
图片按行扫描。
Vertical
图片按列扫描。
Color Space
图片转换使用的颜色空间，包括：RGB565、RTKARGB、RTKRGAB、RGB、RGBA、BINARY、RTKARGB8565。
备注
RLE、FastLZ 压缩算法对具有大量连续重复像素值的图像具有很好的效果；对于由复杂纹理构成或者噪声很多的图像压缩效率相对较差，有些图片压缩后甚至会比原来的图像更大。

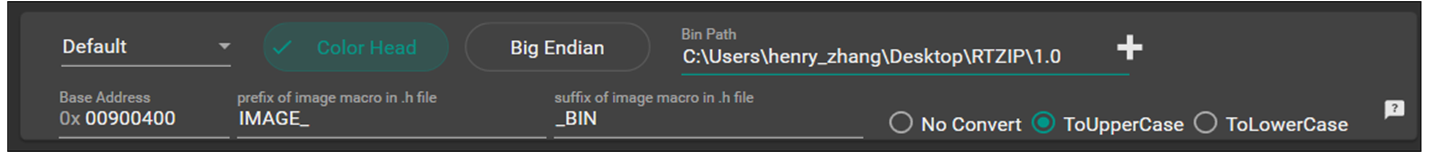

还有一些全局参数设置，如下图所示：
全局参数设置
-
IC 选择：
默认是 Default
还可以选 RTL8773E 或者 RTL8773G
Color Head：图片转换后是否需要添加头部信息，默认勾选，Realtek SoC 需要这些头部信息进行图片的解析与显示
-
Big Endian：导出的 RGB 原始数据在内存中的排布顺序
不勾选：内存由低字节 -> 高字节按照 B -> G -> R -> A 解析
勾选：按照 A -> R -> G -> B 解析
Bin Path：输出文件夹路径，为空时，转换后的文件会生成到导入文件夹下
Base Address：图片写入 Flash 中的基地址
Prefix of Image Macro：图片宏定义前缀
Suffix of Image Macro：图片宏定义后缀
-
是否对图片名称就行转换，可以点击 ？ 对
.h文件进行预览，如下图所示：No Convert：不转换
ToUpperCase：转换为大写
ToLowerCase：转换为小写
.h 文件预览
进行图片转换，会按照转换参数执行转换操作，并在转换结束后打开结果文件夹。

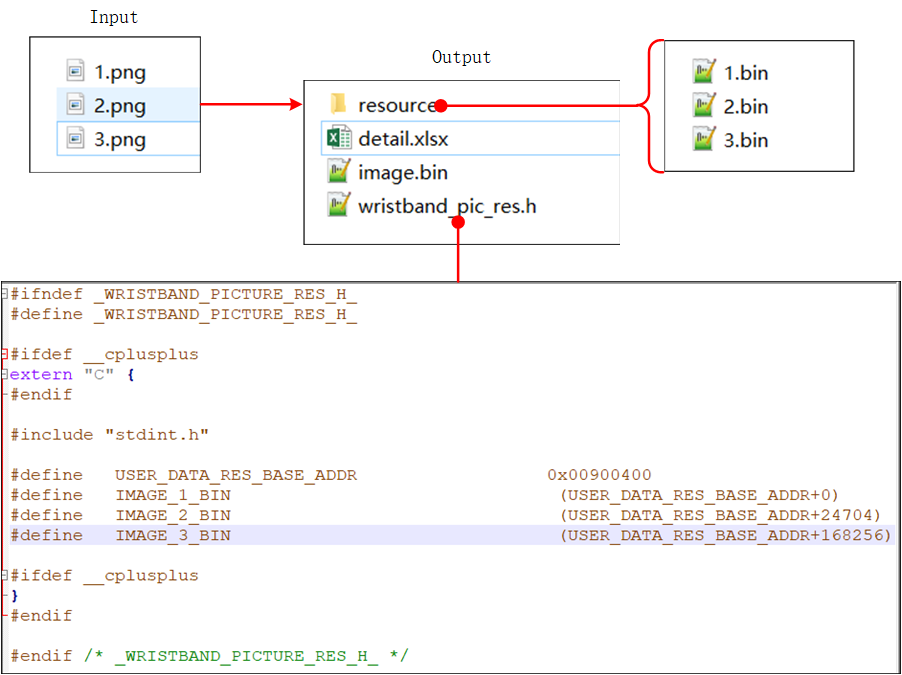

输出文件
转换后，将生成以下文件：
输出文件
resource文件夹，存放转换后图片的 bin 文件detail.xlsx，保存转换信息，包括：图片名称、压缩算法、原始图片大小、转换后图片大小、压缩率等image.bin，所有转换后的 bin 文件按 64 Byte 对齐进行拼接wristband_pic_res.h，宏定义文件，描述所有 bin 在 flash 中存放的地址
Bin 文件结构

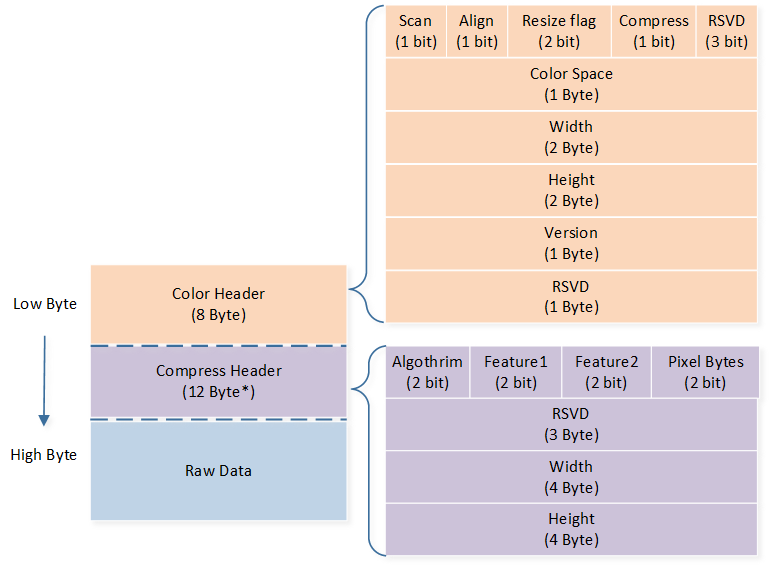

单个 bin 文件的结构如下图所示：
Bin 文件结构
Color Header 说明如下表所示：
参数名称 |
参数说明 |
|---|---|
Scan |
扫描方式，0：水平方向；1：竖直方向 |
Align |
是否对齐，0：不对齐；1：16像素对齐 |
Resize flag |
行、列缩放比例，0：不缩放；1：缩放到50%；2：缩放到70%；3：缩放到80% |
Compress |
是否压缩，0：不压缩；1：压缩 |
RSVD |
预留 |
Color Space |
图片转换时使用的颜色空间对应值，参考 颜色空间说明 |
Width |
原图片宽度 |
Height |
原图片高度 |
Version |
Color Header 版本 |
RSVD |
预留 |
Color Space 对应的值如下表所示：
颜色空间名称 |
值 |
说明 |
|---|---|---|
RGB565 |
0 |
16位RGB模式，位 4-0 代表蓝色Blue；位 10-5 代表绿色Green；位 15-11 代表红色Red |
ARGB8565 |
1 |
24位ARGB模式，位 4-0 代表蓝色Blue；位 9-5 代表绿色Green；位 14-10 代表红色Red；位 23-15 代表透明度Alpha |
RGB |
3 |
24位RGB模式，位 7-0 代表蓝色Blue；位 15-8 代表绿色Green；位 23-16 代表红色Red |
ARGB |
4 |
32位RGBA模式，位 7-0 代表蓝色Blue；位 15-8 代表绿色Green；位 23-16 代表红色Red；位 31-24 代表透明度Alpha |
BINARY |
5 |
灰度图，每个像素由 8 bit 表示 |
RTKARGB8565 |
15 |
RTK 自定义 24 位 ARGB 模式，A 占 1 Byte，RGB565 共同占 2Byte，先按序存储所有的 A，后按序存储所有的 RGB565 |
Compress Header 说明如下：
参数名称 |
参数说明 |
|---|---|
Algothrim |
压缩算法，0：RLE；1：FastLz；2：YUV_Sample + FastLz；3：YUV_Sample |
Feature1 |
1 阶 RLE 压缩算法 Run Length |
Feature2 |
2 阶 RLE 压缩算法 Run Length |
Pixel Bytes |
每个像素占用的字节数，0：2 字节；1：3 字节；2：4 字节；3：1 字节 |
