使用 Realtek Matter SDK 测试 Matter

Realtek Matter SDK 支持 Matter over Thread 方案，让 Matter 设备通过 Thread 网络进行通信。该方案需要边界路由器和控制器。边界路由器让 Thread 网络中的 Matter 设备能够与外部网络（例如 Wi-Fi）进行通信。控制器允许将 Matter 设备加入网络并使用 Matter 消息与其通信。

环境配置

可以通过以下两种方式搭建 Matter over Thread 开发环境：

  • 在不同设备上配置边界路由器和控制器，下面简称两设备环境配置

  • 在一个设备上配置边界路由器和控制器，下面简称单设备环境配置

两设备环境配置

本节描述了在不同设备上运行 Thread 边界路由器和 Matter 控制器的场景。可以在 PC 上安装 Matter 控制器，并在 Raspberry Pi 上运行 Thread 边界路由器。Matter 控制器和 Thread 边界路由器必须在同一局域网 （LAN） 内。

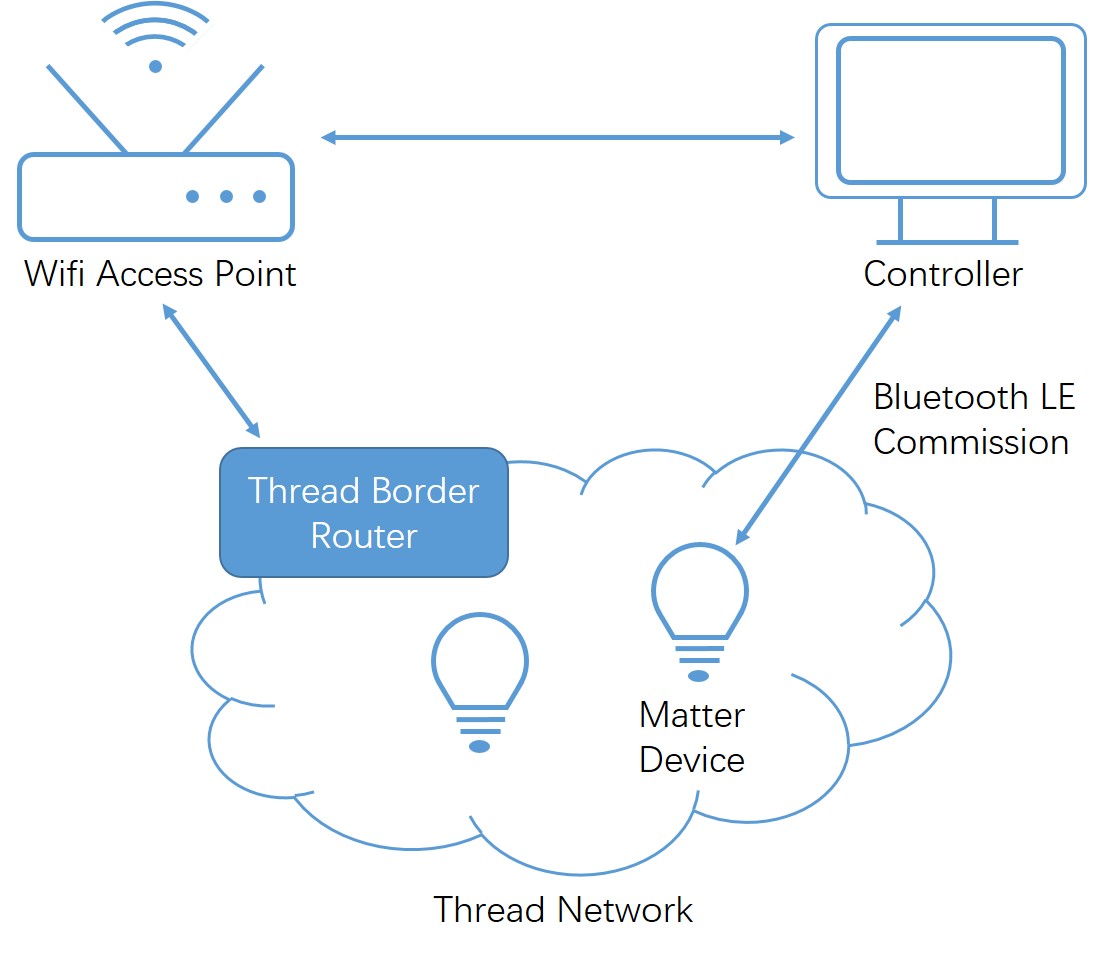

../../../../_images/Border_Router_%26_Controller_on_Separate_Devices.jpg

在不同设备上配置边界路由器和控制器

需求

所需设备

设备

数量

PC（Ubuntu 22.04）

1

Raspberry Pi 3B+ 或更新型号，带有至少 8GB 的 SD 卡

1

支持 IPv6 的 Wi-Fi Access Point（没有启用 IPv6 路由器通告防护）

1

无线协处理器（RCP）设备

1

Matter 设备

1

环境准备

Thread 边界路由器

您可以参考 OpenThread 边界路由器构建和配置 来准备 Thread 边界路由器。

Matter 控制器

CHIP Tool（chip-tool）是一个 Matter 控制器实现，允许将 Matter 设备接入网络并与之通信。

要构建目标，请按照 CHIP Tool 中的步骤进行。

Matter 设备

您可以参考 照明 来准备您的 Matter 设备。

单设备环境配置

本节描述了在一个设备上运行 Thread 边界路由器和 Matter 控制器的场景。您可以在 PC 或 Raspberry Pi 上运行它们。

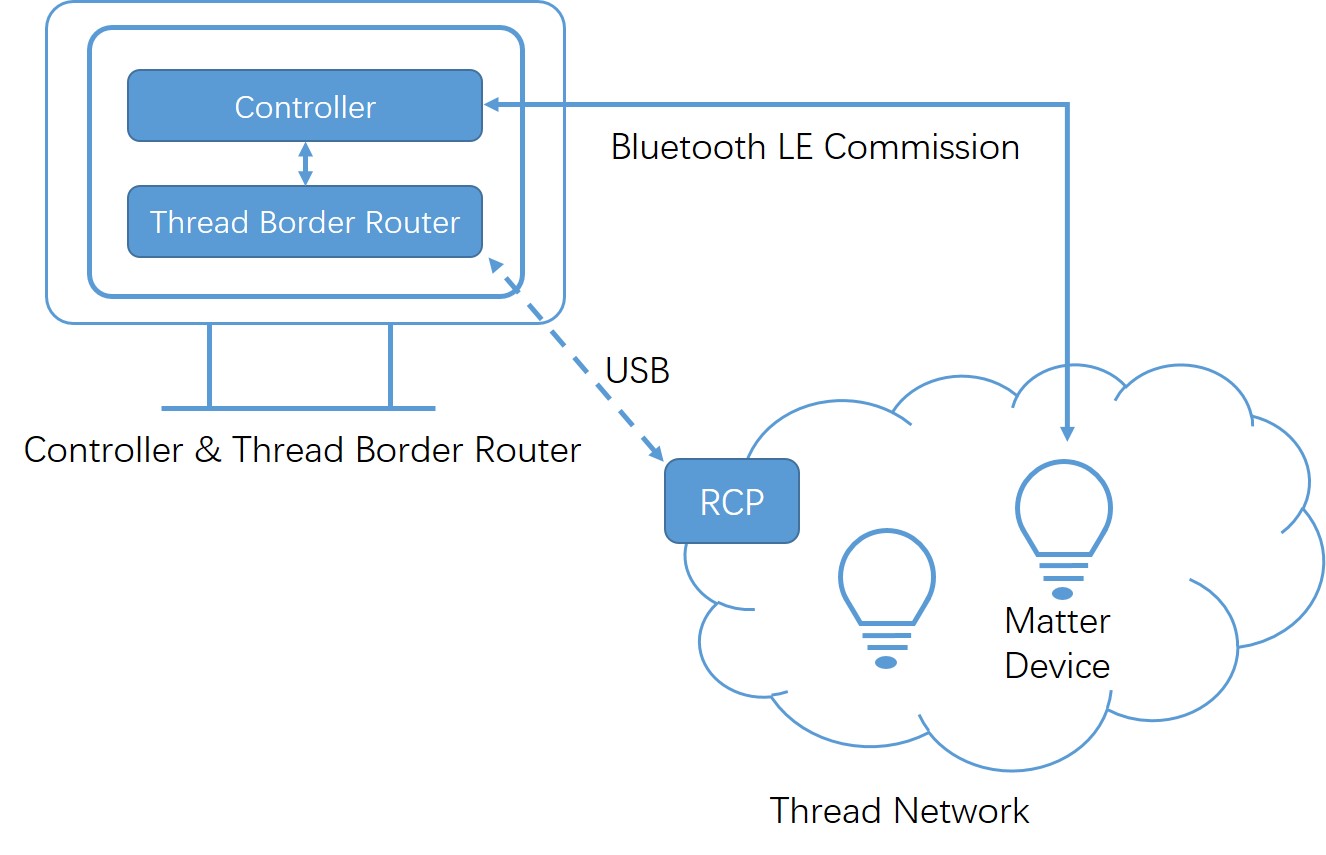

../../../../_images/Border_Router_%26_Controller_on_One_Device.jpg

在一个设备上配置边界路由器和控制器

需求

所需设备

设备

数量

PC（Ubuntu 22.04） / Raspberry Pi 3B+ 或更新型号（装有 Ubuntu 22.04 而不是 Raspberry Pi OS）

1

无线协处理器（RCP）设备

1

Matter 设备

1

环境准备

Thread 边界路由器

您可以参考 OpenThread 边界路由器构建和配置 来准备 Thread 边界路由器。

Matter 控制器

CHIP Tool（chip-tool）是一个 Matter 控制器实现，允许将 Matter 设备接入网络并与它通信。

要构建目标，请按照 CHIP Tool 中的步骤进行。

Matter 设备

您可以参考 照明 来准备您的 Matter 设备。

设备配网

当准备好 Matter 设备后，可以参考如下的步骤进行设备配网。

  1. 确保 CHIP Tool 和 Thread 边界路由器在同一网段中。

  2. 使用 Thread 边界路由器组建一个 Thread 网络。

    $ sudo ot-ctl factoryreset
$ sleep 1
$ sudo ot-ctl dataset init new
$ sudo ot-ctl dataset channel 25
$ sudo ot-ctl dataset panid 0x5b35
$ sudo ot-ctl dataset extpanid 5b35dead5b35beef
$ sudo ot-ctl dataset networkname 5b35
$ sudo ot-ctl dataset networkkey 00112233445566778899aabbccddeeff
$ sudo ot-ctl dataset commit active
$ sudo ot-ctl prefix add fd11:35::/64 pasor
$ sudo ot-ctl dataset meshlocalprefix fd73:b7bd:20e5:053d::
$ sudo ot-ctl dataset commit active
$ sudo ot-ctl ifconfig up
$ sleep 1
$ sudo ot-ctl thread start
$ sleep 1
$ sudo ot-ctl state
$ sudo ot-ctl netdata register
$ sleep 1
$ sudo ot-ctl netdata show
$ sudo ot-ctl ipaddr

    请确保 Thread 边界路由器是 leader。

    $ sudo ot-ctl state
leader
done

  3. 获取设备的 PIN 码和 Discriminator。

    • PIN 码：用来认证设备的 27 位值。默认值：20202021

    • Discriminator：用来区分多个可配网设备广播的 12 位值。默认值：3840

    如果使用工厂数据，可以扫描 工厂数据生成 部分生成的 QR 码来获取此信息。

    ../../../../_images/QR_code_and_Scan_results.jpg

    QR 码和解析结果

    可以通过 CHIP Tool 解析其内容，示例如下：

    $ ./chip-tool payload parse-setup-payload "MT:Q5AA0CEK010O0648G00"
CHIP:DL: ChipLinuxStorage::Init: Using KVS config file: /tmp/chip_tool_kvs
CHIP:SPL: Parsing base38Representation: MT:Q5AA0CEK010O0648G00
CHIP:SPL: Version:             0
CHIP:SPL: VendorID:            4886
CHIP:SPL: ProductID:           32769
CHIP:SPL: Custom flow:         0    (STANDARD)
CHIP:SPL: Discovery Bitmask:   0x02 (BLE)
CHIP:SPL: Long discriminator:  3841   (0xf01)
CHIP:SPL: Passcode:            20202022

  4. 将设备通过 Bluetooth LE 加入到 Thread 网络。

    $ ./chip-tool pairing ble-thread <node_id> hex:<operational_dataset> <pin_code> <discriminator> --bypass-attestation-verifier true

    • <node_id>：用户定义的正在配网的节点 ID。

    • <operational_dataset>：从 Thread 边界路由器获取的当前的 operational dataset。获取方法是，在安装 Thread 边界路由器的设备终端中执行命令 sudo ot-ctl dataset active -x。

    • <pin_code>：在步骤 3 中获得。

    • <discriminator>：在步骤 3 中获得。

    • --bypass-attestation-verifier：用于绕过验证。如果未提供此标志或其值为 false，则不绕过验证。如果其值为 true，那么如果验证失败，配网仍将继续。验证失败可能由认证声明、PAA 或 PAI 证书，或者设备认证证书中的错误导致。如果希望快速配网具有基于未知 PAA 的 PAI 和 DAC 证书的设备，并且使用的是未知密钥签名的认证声明，此选项将非常有用。

    例如：

    $ ./chip-tool pairing ble-thread 2 hex:0e08000000000001000035060004001fffe00410df7d53dd16ad16f407cd13efa93b285e0c0402a0f7f800030000190102123402081111111122222222030431323334051000112233445566778899aabbccddeeff0708fb73b7bd20e5053d 20202022 3841 --bypass-attestation-verifier true

    配网可能需要一些时间。如果成功，日志中将出现以下消息：

    Device commissioning completed with success
