照明

此照明示例展示了如何使用 Matter 应用层构建照明设备以及如何进行单灯控制。内容包括环境设置、LED 硬件接线、配置修改以及编译和下载。此外，该示例还提供了使用 CHIP Tool 进行测试和设备配网的步骤。用户可以将此示例作为创建自己应用程序的参考。

环境需求

该示例支持以下开发套件：

支持的开发套件
硬件平台	板卡名称
RTL8777G HDK	RTL8777G EVB

准备 Matter 环境

要设置 Matter 环境，请按照开发环境设置中列出的步骤操作。

准备 CHIP Tool

CHIP Tool（chip-tool）是 Matter 的控制器实现，允许将 Matter 设备加入网络并使用 Matter 消息与其通信，这些消息可能包含数据模型的相关操作，例如群集命令。该工具还提供其他特定于 Matter 的实用程序，如解析设置负载或执行发现操作。

要构建 CHIP Tool，请按照 CHIP Tool 步骤操作。

硬件连线

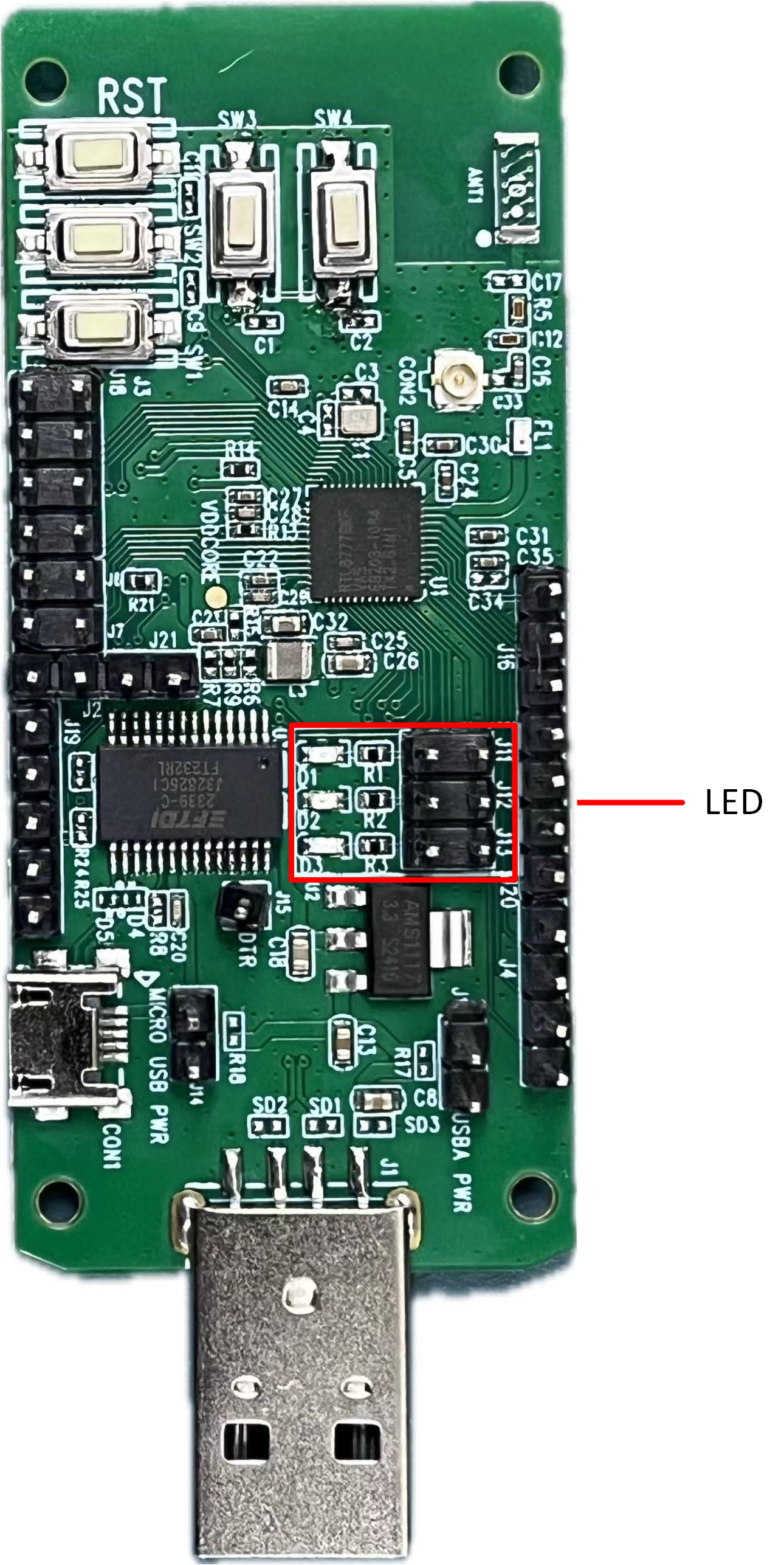

连接红框中三个 LED 的引脚。

LED1：显示 On/Off 状态。

LED2：显示识别状态。

LED3：显示系统状态。在出厂重置期间，LED 每隔 500ms 闪烁一次。出厂重置结束后，灯会以亮 50ms、灭 950ms 的状态闪烁。如果有 Bluetooth LE 连接，LED 每隔 100ms 闪烁一次。

../../../../_images/EVB_Dongle_blocks_distribution_Diagram.png — 硬件接线

配置选项

示例样本配置

我们的示例样本都有默认配置。如果要修改示例配置，可以更改 matter/connectedhomeip/examples/<app_name>/realtek_bee/main/include 路径下的 CHIPProjectConfig.h，其中 app_name 指的是应用程序的名称，例如 lighting-app。

有关配置项的更多信息，请参见 APP配置。

工厂数据配置

对于 EVB 板，工厂数据默认是禁用的。要使用工厂数据，请参阅工厂数据中的启用工厂数据支持和工厂数据生成部分。

编译和下载

编译

导航到指定目录并编译 lighting 应用程序。

$ cd ./subsys/matter/samples
$ rm -r build/
$ ./build.py rtl8777g lighting

下载

编译成功后，应用程序 bin 文件 matter-cli-ftd_bank0_MP_dev_*.bin 将生成在 build/bank0/bin 目录中。

要将应用程序 bin 文件下载到 EVB 板，按照快速入门中固件下载中列出的步骤操作。如果工厂数据已启用，请参阅工厂数据中的烧录工厂数据。

然后按下 EVB 板上的重置按钮，它将开始运行。

其他需要烧录的文件如下表所示。

烧录文件类型名称对应表
文件类型	文件	文件路径
System ConfigFile	configFile_xxx.bin	\subsys\openthread\vendor\bee4\rtl8777g\firmware\trustzone_disable
Bank0 Boot PatchImage	BANK0_boot_patch_MP_release_xxx.bin	\subsys\openthread\vendor\bee4\rtl8777g\firmware
Bank0 OTA HeaderFile	OTAHeader_Bank0_xxx.bin	\subsys\openthread\vendor\bee4\rtl8777g\firmware\trustzone_disable
Bank0 SystemPatch Image	sys_patch_MP_release_xxx.bin	\subsys\openthread\vendor\bee4\rtl8777g\firmware
Bank0 Bluetooth StackPatch Image	bt_stack_patch_MP_master_xxx.bin	\subsys\openthread\vendor\bee4\rtl8777g\firmware
Bank0 Bluetooth HostImage	bt_host_MP_xxx.bin	\subsys\openthread\vendor\bee4\rtl8777g\firmware

测试验证

将示例编程到 EVB 板后，完成下面的步骤。

准备阶段

使用 USB 线将套件连接到计算机。
使用串口调试工具（例如，Tera Term）打开与套件的串口连接。
如果在编程过程中未擦除 flash，请按住 SW2 并保持 6.5s 以上，直到进行出厂重置。
按下 RST 以开启蓝牙广播。
将设备加入到 Matter 网络。请参考设备配网。在配网过程中，记下灯泡节点 ID 的值以备后用（<light_bulb_node_ID>）。

测试阶段

在准备工作完成后，可以使用 CHIP Tool 测试单灯控制。

运行以下命令：

在 toggle 命令之前检查灯的 on-off 属性值。
```
$ ./chip-tool onoff read on-off <light_bulb_node_ID> <endpoint_id>
```
- <light_bulb_node_ID>：从上一步中获得
- <endpoint_id>：带有 OnOff 集群的端点 ID
例如：
```
$ ./chip-tool onoff read on-off 2 1
```
日志中将出现以下消息：
```
CHIP:TOO:    OnOff: False
```

切换 on-off 属性状态。

$ ./chip-tool onoff toggle <light_bulb_node_ID> <endpoint_id>

例如：

$ ./chip-tool onoff toggle 2 1

在 toggle 命令后检查 on-off 属性值是否已更改。

$ ./chip-tool onoff read on-off <light_bulb_node_ID> <endpoint_id>

例如：

$ ./chip-tool onoff read on-off 2 1

日志中将出现以下消息：

CHIP:TOO:    OnOff: True
