调试

调试应用程序有以下两种方式。

使用log机制跟踪代码的执行和数据。
使用ARM Keil MDK或J-Link Commander和SWD进行调试，增加/删除断点以及访问/追踪memory等。

Log机制

Debug Analyzer是用来通过打印log的方式来追踪应用程序的执行情况，以及抓取BT的数据并进一步通过第三方BT分析工具来分析。详情请参考《Debug Analyzer User Guide》。

P0_3默认作为Log UART的输出引脚（也可以将Log功能重新配置到其它引脚），经UART-to-USB连接到PC，在PC端COM口接收Log数据。

Debug Analyzer

使用步骤如下。

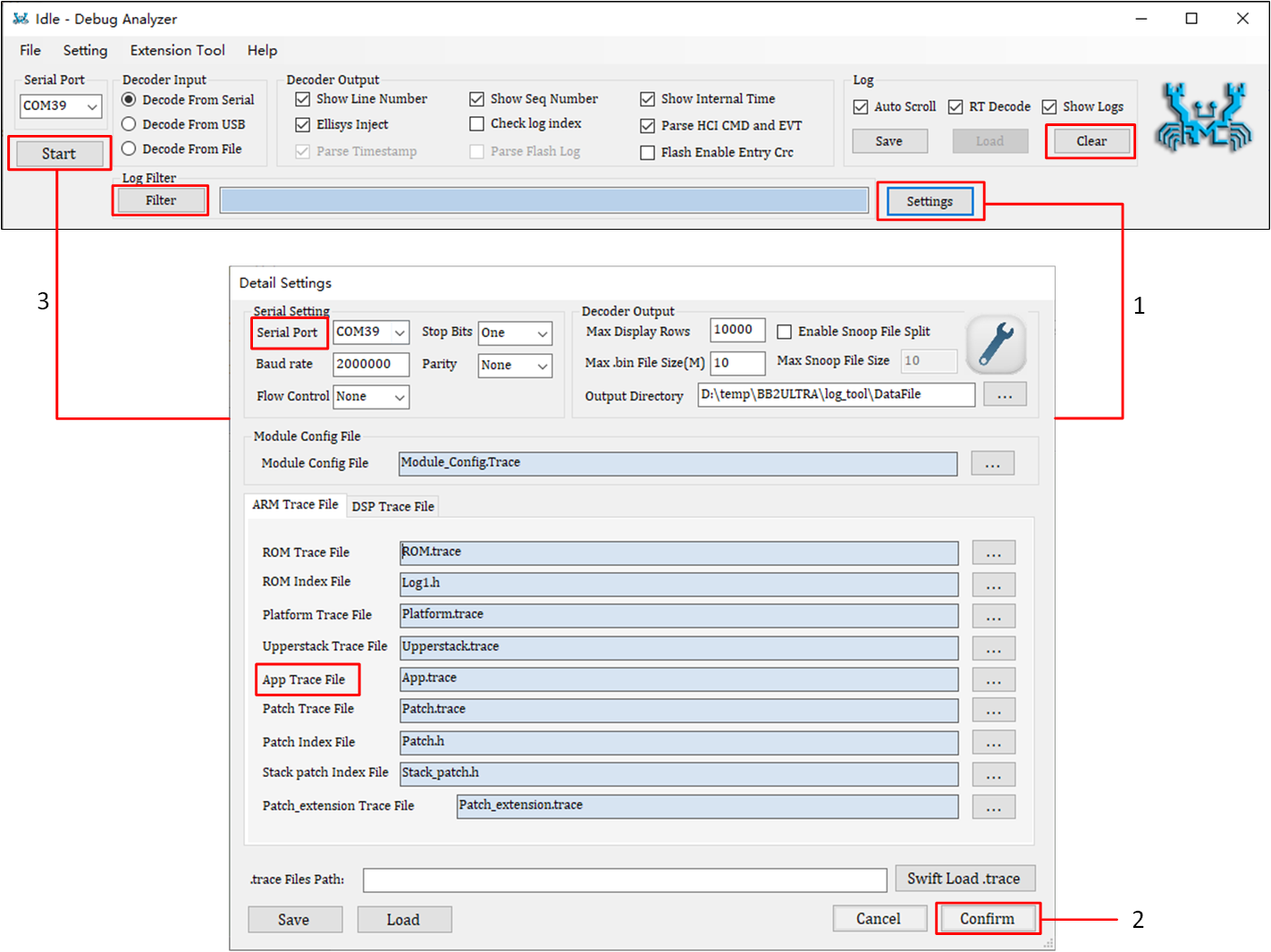

打开 DebugAnalyzer.exe ，点击 Settings ‣ Start 即可。

../../../../_images/Main_Interface_of_Debug_Analyzer.png — Debug Analyzer主页面

Settings 界面中，Serial Port 选择LOG对应的COM口。
App Trace File 选择对应的 App.trace。

注：App.trace 在APP程序编译后和 App.bin 生成在同一个目录位置。

../../../../_images/Debug_Analyzer_Setting_Page.png — Debug Analyzer设置页面

Debug Analyzer提供了一些高级功能。

Save Raw File：（建议勾选）保存Log到 xxx.bin 文件，此文件可提供给Realtek做进一步分析。
Log Filter：过滤显示，弹出新窗口，只显示满足过滤条件的Log。
Keyword Search：在Log打印窗口高亮显示关键字。
Clear Trace：清空显示框中的Log。

备注

Debug Analyzer会自动保存Log文件，并按照端口号和生成时间命名，如 COM5_2015-06-12_18- 05-00.log ，保存位置在DebugAnalyzer安装路径 DebugAnalyzer\DataFile 中。

Log打印基本接口

硬件有特定的GDMA通道来打印Log，log接口声明如下。

DBG_BUFFER(T_LOG_TYPE type, T_LOG_SUBTYPE sub_type,..T_MODULE_ID module,uint8_t level, char* fmt, uint8_t param_num,...).

参数 type 固定是 TYPE_BEE4， sub_type 固定是 SUBTYPE_FORMAT。只要关心参数 module 和 level。T_MODULE_ID类型中有预定义好几种module，这些module用于将log分类别。Debug Analyzer能够识别这些module，在每条打印的log前自动加到module名称。

还有一个概念是日志级别，表示log要打印的级别，定义了以下4种类别。

日志级别
日志级别	使用场景
LEVEL_ERROR	致命错误，程序无法继续运行（Log标识：!!!）
LEVEL_WARN	异常情况发生，程序可以继续运行（Log标识：!!*）
LEVEL_INFO	重要信息（Log标识：!**）
LEVEL_TRACE	详细调试信息（Log标识：无）

DBG_BUFFER()接口灵活、功能丰富，但不方便使用。为此，RTL87x2G SDK在trace.h中提供了一些易读性更强的APIs来包装此接口。

Log打印封装接口

APIs通用语法如下。

{MODULE}_PRINT_{LEVEL}_{PARAMNUM}(...)

参数释义：

MODULE: trace.h中定义——APP/GAP/USB/FLASH…
LEVEL: 四种level——ERROR/WARN/INFO/TRACE
PARAMNUM: 0到8——代表log打印参数的个数

例如，想要打印一条含2个参数的log。

APP_PRINT_WARN2("Test app: ID = %d, data = 0x%x", id, data);

Debug Analyzer显示如下这条Log。

0049410-13#17:06:45.994 087 02145 [APP] !!*Test app: ID = 3, data = 0xF0

备注

不要超过8个参数（如果使用DBG_BUFFER()接口，最多允许20个参数）。
尽量把所有参数放到一条打印语句中。

辅助打印接口

DBG_BUFFER()接口只能打印诸如（d，i，u，o，x）的整型、字符（c）和指针类型（p），当要打印string，binary array或者BT地址时，需用到以下辅助打印接口。

TRACE_STRING(char* data)

直接打印字符串，转换符%s。
TRACE_BINARY(uint16_t length, uint8_t* data)

以16进制格式打印二进制数据，转换符%b。
TRACE_BDADDR(char* bd_addr)

以BT地址格式打印二进制字符串，转换字符%s。

例如：

Hex Array: 0xaa 0xbb 0xcc 0xdd 0xee 0xff –> Literal String: FF::EE::DD::CC::BB::AA

备注

TRACE_STRING：字符串的长度最大为240字节。
TRACE_BINARY：二进制数据最大为240字节。
TRACE_BDADDR：单条Log最多可打印4个BT地址。

Log打印示例

下面的例子展示了log APIs的一般用法，以及在Debug Analyzer上对应的输出。

uint32_t n = 77777;
uint8_t m = 0x5A;
uint8_t bd1[6] = {0x00, 0x11, 0x22, 0x33, 0x44, 0x55};
uint8_t bd2[6] = {0xAA, 0xBB, 0xCC, 0xDD, 0xEE, 0xFF};
char* c1[10] = {'1', '2', '3', '4', '5', '6', '7', '8', '9', '0'};
char* c2[8] = {'a', 'b', 'C', 'd', 'E', 'F', 'g', 'H'};
char* s1 = "Hello world!";
char* s2 = "Log Test";
ADC_PRINT_TRACE1("ADC value is %d", n);
UART_PRINT_INFO3("Serial data: 0x%x, c1[%b], s1[%s]",..m, TRACE_BINARY(10, c1), TRACE_STRING(s1));
GAP_PRINT_WARN6("n[%d], m[%c] bd1[%s], bd2[%s], c2[%b], s2[%s]", n, m,..TRACE_BDADDR(bd1), TRACE_BDADDR(bd2),TRACE_BINARY(8, c2), TRACE_STRING(s2));
APP_PRINT_ERROR0("APP ERROR OCCURRED...");

Debug Analyzer上对应的输出结果。

10-25#17:12:02.021 132 10241 [ADC] ADC value is 77777
10-25#17:12:02.021 133 10241 [UART] !**Serial data:..0x5a, c1[31-32-33-34-35-36-37-38-39-30], s1[Hello world!]
10-25#17:12:02.022 134 10241 [GAP] !!*n[77777], m[Z] bd1[55::44::33::22::11::00],bd2[FF::EE::DD::CC::BB::AA],c2[61-62-43-64-45-46-67-48], s2[Log Test]
10-25#17:12:02.022 135 10241 [APP] !!!APP ERROR OCCURRED...

Log控制接口

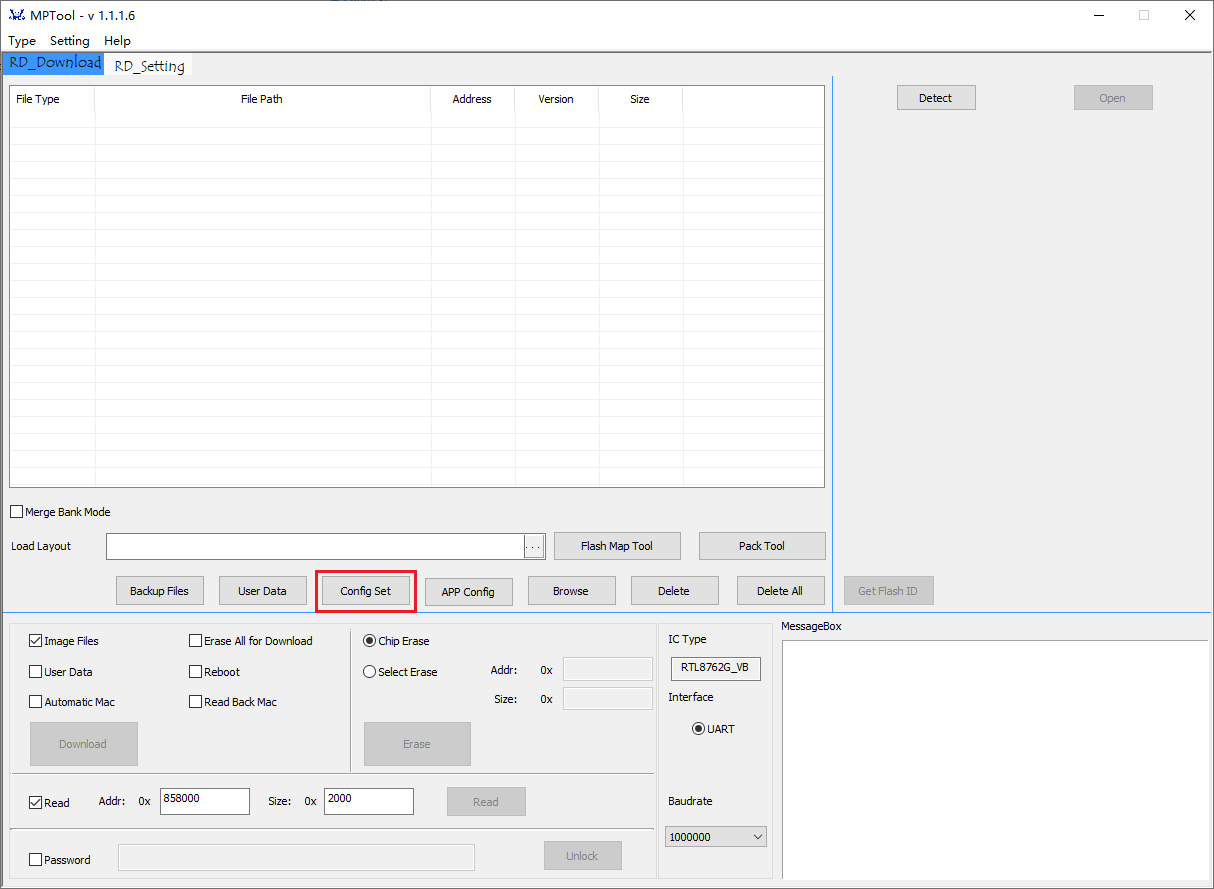

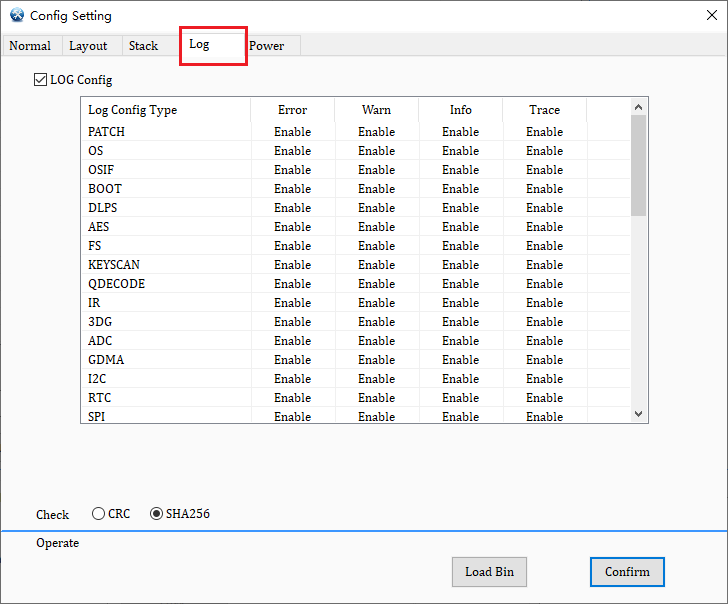

有时候需要控制某些log的打开和关闭。一种方式是通过设定MPTool中的Config File，将Config File烧录到RTL87x2G。如果需要频繁改变log打印level，这种方式就不够灵活了，因为每次重烧Config File也不方便，所以SDK中提供了3个APIs来控制特定module的特定level，分别为：

log_module_trace_init()
log_module_trace_set()
log_module_bitmap_trace_set_update()

这里通过一些场景来帮助用户理解如何在应用程序中使用log控制的APIs。假设log打印功能已经打开，并且Config File中将所有log trace mask置成1，意味着所有module的所有level的log都会打印出来。

场景1

关闭APP module的所有trace和info级别的log

int main(void)
{
    log_module_trace_set_update (MODULE_APP, LEVEL_INFO, false);
    log_module_trace_set_update(MODULE_APP, LEVEL_TRACE, false);
    ...
}

场景2

只打开PROFILE module的log

int main(void)
{
    uint64_t mask[LEVEL_NUM];
    memset(mask, 0, sizeof(mask));
    log_module_trace_init(mask);
    log_module_trace_set_update(MODULE_PROFILE, LEVEL_ERROR, true);
    log_module_trace_set_update(MODULE_PROFILE, LEVEL_WARN, true);
    log_module_trace_set_update(MODULE_PROFILE, LEVEL_INFO, true);
    log_module_trace_set_update(MODULE_PROFILE, LEVEL_TRACE, true);
    ...
}

场景3

关闭PROFILE/PROTOCOL/GAP/APP module的trace级别log

int main(void)
{
    log_module_bitmap_trace_set(MODULE_BIT_PROFILE | MODULE_BIT_PROTOCOL |
                               MODULE_BIT_GAP | MODULE_BIT_APP, LEVEL_TRACE, false);
    ...
}

场景4

关闭除了APP module以外的所有trace和info级别的log，包括关闭BT Snoop log

int main(void)
{
    for (uint8_t i = 0; i < MODULE_NUM; i++)
    {
        log_module_trace_set_update((T_MODULE_ID)i, LEVEL_TRACE, false);
        log_module_trace_set_update((T_MODULE_ID)i, LEVEL_INFO, false);
    }
    log_module_trace_set_update(MODULE_APP, LEVEL_INFO, true);
    log_module_trace_set_update(MODULE_APP, LEVEL_TRACE, true);
    log_module_trace_set_update(MODULE_SNOOP, LEVEL_ERROR, false);
    ...
}

备注

如果MODULE_SNOOP的LEVEL_ERROR log打开，Debug Analyzer会产生BT Snoop的log文件 *.cfa 。如果关闭MODULE_SNOOP的log，就不会产生BT Snoop log，如上场景2 和场景4。

DBG_DIRECT

通过调用基于DBG_BUFFER接口的函数打印log对系统性能的影响比较小，但是打印实时性不高，因为通过这些APIs打印的log会被缓存到buffer中，在系统空闲的时候发送给Log UART。

DBG_DIRECT用来打印实时log。这个API打印log对系统的影响比较大，因为会直接发送数据给Log UART，在Log打印完之前系统不能继续执行，所以强烈建议只在以下一些特定的情况下使用该API。

在系统重启前
实时性要求高的场景

打印Log的示例代码

DBG_DIRECT("ROM version: %s %s", __DATE__, __TIME__);

Debug Analyzer上对应的输出结果

00002 12-22#19:19:32.573 004 00000 ROM version: Dec 22 2017 14:54:04

SWD调试

如 RTL87x2G调试接口所示，RTL87x2G实现了3个基本的调试接口：run control，breakpoint和memory access。

../../../../_images/Debug_and_Trace_port_interface_in_RTL87x2G.png — RTL87x2G调试接口

备注

RTL87x2G支持SWD，不支持JTAG。

ARM Keil MDK SWD调试

首先正确安装和配置ARM Keil MDK和SWD debugger。RTL87x2G支持的主要调试特性如UI上展示。

Running control按钮：Running/Reset/Step
Breakpoints按钮：Add/Delete/Conditional
调试功能窗口
1. Core registers window：监视/修改MCU寄存器值
2. Disassembly window：显示程序执行的汇编代码，或者与源代码混合显示
3. Source code window：查看C代码，支持断点以及变量的实时显示
4. Variable watch window：查看加入监视的变量值
5. Memory window：显示/修改待查的内存，支持直接的地址输入和可变的地址输入
6. Call stack and local variable window：显示当前的调用栈，以及local变量（即stack上的变量）

备注

有时候可能会遇到image无法成功下载到flash上，或者即使与J-link成功连接，但依旧找不到SWD，这时可做如下检查：

更改debug clock到一个较小的值（例如从2MHz降到1MHz），或者换用更短的SWD调试线。
IC可能已经进入了DLPS模式，reset IC，这样系统会保持处于active状态5秒钟。
应用程序中是否关闭了SWD feature。

J-Link Commander SWD调试

在使用J-Link Commander之前，先添加Device信息，配置Flash算法。这样可以通过J-Link Commander直接烧录bin、data到Flash。

在J-Link安装目录（ JLink.exe 所在目录）创建文件夹： Devices\Realtek\RTL87x2G 。
从SDK中( sdk\tool\flash 目录下)找到 RTL87x2G_FLASH.FLM、RTL876x_LOG_TRACE.FLM 文件，拷贝到 Devices\Realtek\RTL87x2G。
打开J-Link安装目录下的 JLinkDevices.xml 文件，添加Device下载算法信息。

<Device>
  <ChipInfo Vendor="Realtek" Name="RTL87x2G" Core="JLINK_CORE_CORTEX_M33" WorkRAMAddr="0x00130000" WorkRAMSize="0x8000"/>
  <FlashBankInfo Name="QSPI Flash" BaseAddr="0x04000000" MaxSize="0x01000000" Loader="Devices/Realtek/RTL87X2G/RTL87x2G_FLASH.FLM" LoaderType="FLASH_ALGO_TYPE_CMSIS" AlwaysPresent="1" />
  <FlashBankInfo Name="QSPI Flash" BaseAddr="0x08000000" MaxSize="0x10400000" Loader="Devices/Realtek/RTL87X2G/RTL876x_LOG_TRACE.FLM" LoaderType="FLASH_ALGO_TYPE_CMSIS" AlwaysPresent="1" />
</Device>

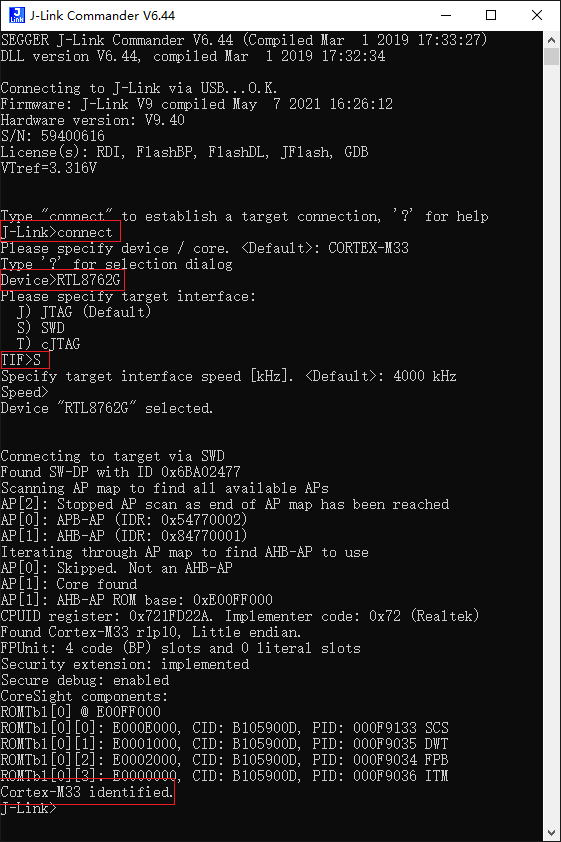

打开J-Link Commander命令窗口，依次输入 connect、RTL87X2G 和 s，看到如下命令 Cortex-M33 identified. 即说明连接成功。

../../../../_images/J-Link_Commander_SWD_debugging_1.png — J-Link Commander SWD调试1

../../../../_images/J-Link_Commander_SWD_debugging_2.png — J-Link Commander SWD调试2

成功连接上SWD之后，进而可以通过J-link Commander中支持的命令调试，例如常用的命令：

常用指令说明
指令	说明
h	halt cpu
r	reset cpu
g	go
s	单步运行
setbp	设置断点
mem32	读取指定地址的数据
w4	向指定地址写入数据
erase	擦除Flash
loadbin	烧录bin文件到Flash
savebin	将Flash上的数据保存成bin文件

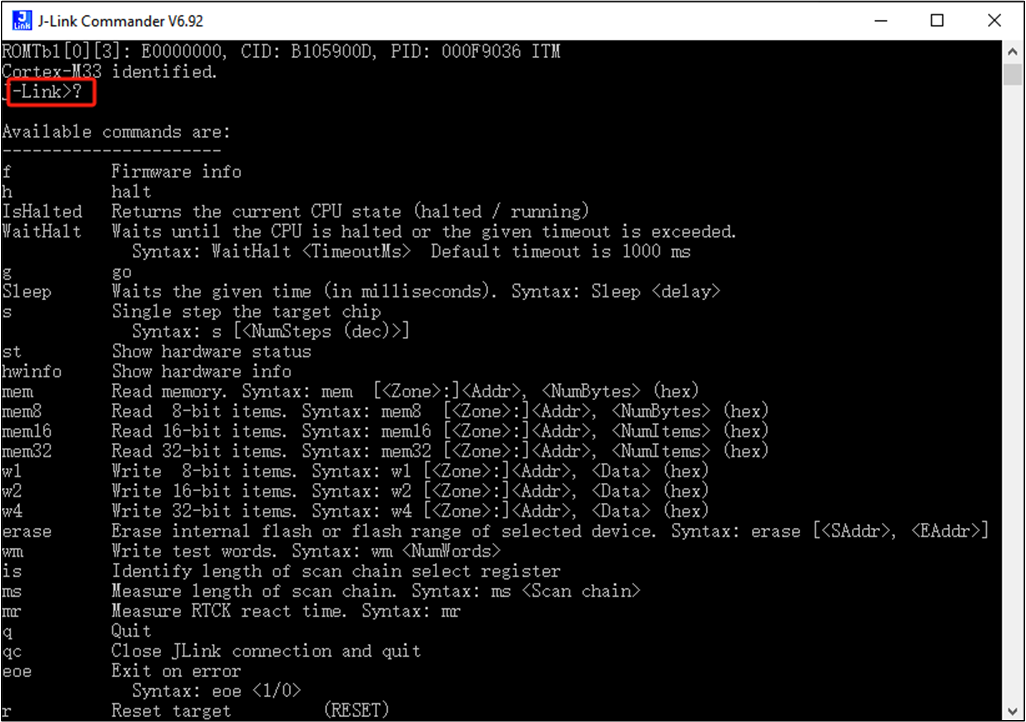

?	直接输入“?”可以获取全部支持的命令

../../../../_images/J-Link_Commander_SWD_debugging_3.png — J-Link Commander SWD调试3
