OTA

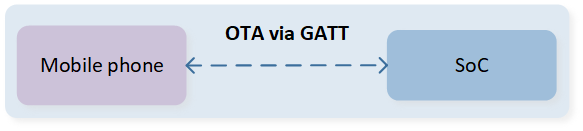

本文中OTA（Over The Air）是指通过蓝牙的传输，对RTL87x2G系列的Flash运行的image和data进行空中升级的技术。

Flash布局和OTA方案

Flash布局

RTL87x2G的flash布局，由Reserved，OEM Header（即config file的存储空间），Bank0 Boot Patch，Bank1 Boot Patch，OTA Bank 0，OTA Bank 1，Secure APP(optional)，OTA TMP，FTL和APP Defined Section组成。访问flash的起始地址为0x04000000（flash前4K为Reserverd区域）。Flash空间分布和功能说明如下。

../../../../_images/Flash_Layout.png — Flash布局

Flash空间分布和功能说明
Memory Segment	Starting Address	Size(Bytes)	Functions	是否支持OTA升级
OEM Config	0x04010000	0x1000	配置信息存储区域，包括蓝牙地址，AES Key ，和用户可修改的Flash布局等内容。	否
Bank0 Boot Patch	可变 (由Efuse决定)	可变 (由Efuse决定)	Flash boot loader。 Bank0 Boot patch和Bank1 Boot patch作用相同，互为备份区。	是
Bank1 Boot Patch	可变 (由Efuse决定)	可变 (由Efuse决定)	Flash boot loader	是
OTA Bank0	可变 (OEM Config定义)	可变 (OEM Config定义)	OTA Bank0主要用于存储设备的固件和运行时数据。具体的功能参考OTA Bank Flash布局。选择不切换bank的OTA方案，OTA TMP区被用作OTA备份区，用于存储备份固件，并最终由BootLoader拷贝激活。而如果选择切换bank的OTA方案，OTA Bank0和OTA Bank1将作为彼此的备份固件存储区。在固件更新期间，这两个存储区可以相互切换使用，从而确保在固件更新失败时能够回滚到之前的备份固件，保证系统的稳定性和安全性。	是
OTA Bank1	可变 (OEM Config定义)	可变 (OEM Config定义)	对于切换bank的OTA方案，如果OTA Bank0是运行区，那么OTA Bank1将作为备份区。反之，如果OTA Bank1是运行区，OTA Bank0将作为备份区。	是
Bank0 Secure APP	可变 (OEM Config定义)	可变 (OEM Config定义)	当开启TrustZone时，Secure APP（安全应用程序）可以在TrustZone环境中运行，确保敏感数据和操作得到安全保护。在这种情况下，Bank0 Secure APP和Bank1 Secure APP的作用是相同的，互为备份区。	是
Bank1 Secure APP	可变 (OEM Config定义)	可变 (OEM Config定义)	和Bank0 Secure APP作用相同，互为备份区。	是
OTA TMP	可变 (OEM Config定义)	可变 (OEM Config定义)	使用不切换bank的OTA方式下，作为OTA备份区使用，大小必须不小于OTA Bank0最大的image大小。	是
FTL	可变 (OEM Config定义)	可变 (OEM Config定义)	该区域空间支持以逻辑地址访问flash。	否
APP Defined Section	可变 (OEM Config定义)	可变 (OEM Config定义)	Flash剩余未划分区域，用户可以自由使用，但默认不支持OTA升级。	否

OTA Bank内部的布局和说明如下。

../../../../_images/Layout_of_OTA_Bank.png — OTA Bank布局

OTA Bank Flash Segmentation
Memory Segment	Starting Address	Size(Bytes)	Functions	是否支持OTA升级
OTA Header	由OEM Config定义决定	4KB	存储OTA Header的版本信息，Bank中存在image的起始地址和大小	是（支持Bank切换）否（不支持Bank切换）
System Patch	由OTA Header定义决定	Variable	对non-secure rom中系统的优化和扩展代码	是
BT Stack Patch	由OTA Header定义决定	Variable	蓝牙controller协议栈优化和扩展代码	是
BT Host	由OTA Header定义决定	Variable	实现HCI及以上蓝牙协议栈部分代码	是
App	由OTA Header定义决定	Variable	开发方案的运行代码	是
App Config File	由OTA Header定义决定	Variable	App Config信息	是
App Data1	由OTA Header定义决定	Variable	开发方案中使用的数据区	是
App Data2	由OTA Header定义决定	Variable	开发方案中使用的数据区	是
App Data3	由OTA Header定义决定	Variable	开发方案中使用的数据区	是
App Data4	由OTA Header定义决定	Variable	开发方案中使用的数据区	是
App Data5	由OTA Header定义决定	Variable	开发方案中使用的数据区	是
App Data6	由OTA Header定义决定	Variable	开发方案中使用的数据区	是

OTA方案

根据flash布局排布的不同，分成两种OTA方案：支持Bank切换和不支持Bank切换。无论是否支持Bank 切换，boot patch image都是独立的双bank，作用相同，互为备份区。例如当前boot patch运行在bank0，OTA升级只能升级bank1，升级完成后重启会选择版本号高的bank运行（版本号相同则运行在bank0）。

Bank切换方案需要两个完全相同的OTA bank互为备份。该方案的优点是升级完成重启后，程序直接跳转到新的Bank运行，OTA升级切换流程非常快。缺点是增加了比较多的flash开销，所以一般情况下选择Bank切换方案时，flash size要比较大一点。

不支持Bank切换方案和Bank切换方案Flash布局有以下不同。

OTA Bank1区不分配容量。
OTA TMP区需要分配，且大小必须不小于OTA Bank0最大的image大小。故不支持Bank切换方案相对节约flash空间，OTA传输完成，重启boot程序会将OTA TMP区数据搬到OTA Bank 0指定image区域，再重启生效，所以相对增加了OTA升级完成的重启时间。
在不切换bank方案中还支持组合image升级，该功能默认打开。当使用组合image升级时，在将image数据写到OTA TMP区时，会去计算OTA TMP区剩余空间能否放得下下一个需要写入的image文件，如果可以放下则继续将下一个image文件写入OTA TMP区，当放不下时则再将OTA TMP区数据搬到OTA Bank0区域。组合升级的优点在于减少重启次数加快传输速率。

支持Bank切换

优点：存在备份bank，可以动态调整bank内各个image的大小
缺点：flash空间利用率低
维护：需要维护两个bank对应地址的image，Realtek默认发布的image只支持运行在bank0，如果需要运行在bank1，需要联系Realtek获取

不支持Bank切换

优点：flash空间利用率更高
缺点：各个image不能同时升级，存在新旧搭配的情况；OTA完成后激活image会增加那一次开机时间，image越大时间越长
维护：只需要使用Bank0 image

Image格式

所有可支持升级的Image都是由一个1280 Bytes大小的Image header和不定长的payload部分组成。Image header会包含image类型、大小、版本号、哈希值和签名信息等。其中OTA Header file和其他image中的header部分略有差异，下文分别说明。

OTA Header File格式

OTA Header File由Flashmap Generate Tool生成，其中OTA Header File中的header各字段定义如下。

../../../../_images/OTA_Header_Layout.png — OTA Header布局

OTA Header中header部分与OTA相关的各字段的作用如下。

Fields of OTA Header
Fields	Length(Bytes)	Functions
image_signature	384	OTA Header的签名
image_hash	32	OTA Header的哈希校验
ctrl_header	12	OTA Header的控制信息
ver_val	4	OTA Header的版本信息
image_info	252	OTA bank内image的起始地址和大小

其他Image格式

其他Image格式image header中各字段定义下。

../../../../_images/Image_Header_Layout.png — Image Header结构

其中与OTA相关的字段表示的含义如下。

Image Header Field
Fields	Length(Bytes)	Functions
image_signature	384	Image的签名
image_hash	32	Image的哈希校验
ctrl_header	12	Image Header的控制信息
ver_val	4	Image Header的版本信息

Image Header中ctrl_header格式如下。

typedef struct _IMG_CTRL_HEADER_FORMAT
{
    uint16_t crc16;
    uint8_t ic_type;
    uint8_t secure_version;
    union
    {
        uint16_t value;
        struct
        {
            uint16_t xip: 1; // payload is executed on flash
            uint16_t enc: 1; // all the payload is encrypted
            uint16_t load_when_boot: 1; // load image when boot
            uint16_t enc_load: 1; // encrypt load part or not
            uint16_t enc_key_select: 3; // referenced to ENC_KEY_SELECT
            uint16_t not_ready: 1; //for copy image in ota
            uint16_t not_obsolete: 1; //for copy image in ota
            uint16_t integrity_check_en_in_boot: 1; // enable image integrity check in boot flow
            uint16_t compressed_not_ready: 1;
            uint16_t compressed_not_obsolete: 1;
            uint16_t rsvd: 1;
            uint16_t image_type: 3; /*for app 000b: normal image, 001b:compressed image, other for more types
            for patch in temp bank consist of 001b: patch+fsbl, 010b: patch+app, 011b: patch+fsbl+app*/
        };
    } ctrl_flag;
    uint16_t image_id;
    uint32_t payload_len;
} T_IMG_CTRL_HEADER_FORMAT;

ic_type表示IC type，RTL87x2G IC type值为15。
secure_version表示启动安全检查image的版本。
image_id标识不同的image的类型枚举如下，其中SCCD，OCCD不能OTA升级。

typedef enum
{
    IMG_SCCD             = 0x379D,
    IMG_OCCD             = 0x379E,
    IMG_BOOTPATCH        = 0x379F,          /*!< KM4 boot patch */
    IMG_DFU_FIRST        = IMG_BOOTPATCH,
    IMG_OTA              = 0x37A0,          /*!< OTA header */
    IMG_SECUREMCUAPP     = 0x37A2,          /*!< KM4 secure app */
    IMG_SECUREMCUAPPDATA = 0x37A3,          /*!< KM4 secure app data */
    IMG_BT_STACKPATCH    = 0x37A6,          /*!< BT stack patch */
    IMG_BANK_FIRST       = IMG_BT_STACKPATCH,
    IMG_MCUPATCH         = 0x37A7,          /*!< KM4 non-secure rom patch */
    IMG_UPPERSTACK       = 0x37A8,          /*!< KM4 non-secure Upperstack */
    IMG_MCUAPP           = 0x37A9,          /*!< KM4 non-secure app */
    IMG_MCUCFGDATA       = 0x37AA,          /*!< KM4 MCUConfigData */
    IMG_MCUAPPDATA1      = 0x37AE,
    IMG_MCUAPPDATA2      = 0x37AF,
    IMG_MCUAPPDATA3      = 0x37B0,
    IMG_MCUAPPDATA4      = 0x37B1,
    IMG_MCUAPPDATA5      = 0x37B2,
    IMG_MCUAPPDATA6      = 0x37B3,
    IMG_ZIGBEESTACK      = 0x37B4,          /*!< KM4 Zigbee stack */
    IMG_MAX              = 0x37B5,
    IMG_DFU_MAX          = IMG_MAX,

    IMG_RO_DATA1         = 0x3A81,
    IMG_RO_DATA2         = 0x3A82,
    IMG_RO_DATA3         = 0x3A83,
    IMG_RO_DATA4         = 0x3A84,
    IMG_RO_DATA5         = 0x3A85,
    IMG_RO_DATA6         = 0x3A86,

    IMG_USER_DATA8       = 0xFFF7,    /*!< the image data only support unsafe single bank ota */
    IMG_USER_DATA_FIRST  = IMG_USER_DATA8,
    IMG_USER_DATA7       = 0xFFF8,    /*!< the image data only support unsafe single bank ota */
    IMG_USER_DATA6       = 0xFFF9,    /*!< the image data only support unsafe single bank ota */
    IMG_USER_DATA5       = 0xFFFA,    /*!< the image data only support unsafe single bank ota */
    IMG_USER_DATA4       = 0xFFFB,    /*!< the image data only support unsafe single bank ota */
    IMG_USER_DATA3       = 0xFFFC,    /*!< the image data only support unsafe single bank ota */
    IMG_USER_DATA2       = 0xFFFD,    /*!< the image data only support unsafe single bank ota */
    IMG_USER_DATA1       = 0xFFFE,    /*!< the image data only support unsafe single bank ota */
    IMG_USER_DATA_MAX    = 0xFFFF,    /*!< the image data only support unsafe single bank ota */
} IMG_ID;

备注

payload_len单位是字节，表示image的大小，不包括1280 Bytes的image header，image total length = payload_len + 1280。
crc16表示对image进行crc和SHA256校验，prepend_header tool会同时计算crc 和sha256值，默认用sha256校验。
ctrl_flag和OTA相关的位域只有not_ready和not_obsolete。
1. not_ready标识image是否为有效。默认发布、编译或者通过工具生成的文件的image header中 not_ready字段均为0。
  1. 通过蓝牙传输将image写入到备份区，中间可能存在断电的风险。所以在写入备份区前，需要将not_ready修改成1再写入flash。
  2. 只有当image传输完成，并且image完整性校验成功后，修改备份区image中的not_ready为0，标识备份区image有效。
  3. 系统重启后，由BootLoader完成备份image的激活流程。
2. not_obsolete表示image是否废弃，默认编译的image中not_obsolete为1。
  1. 当支持bank切换时，not_obsolete在OTA过程中无效。
  2. 当不支持bank切换时，OTA升级完成后，启动代码判断not_ready为0且not_obsolete为1，此时将image从OTA_TMP区域搬运到OTA Bank0内的对应image的运行区域，搬运成功后，将OTA_TMP区image中not_obsolete写为0，防止重复搬运。

OTA工具使用

工具

Flash Map Generate Tool

生成 flash_map.h、flash map.ini 和 OTA Header file。

备注

flash_map.h 需要放到工程上级目录下参与编译，生成APP image。
flash map.ini 为 MP Pack Tool 和 MP Tool 的输入文件，要保证image和设置的所有输出地址一致。

MP Pack Tool

打包OTA文件。

APP Data Tool

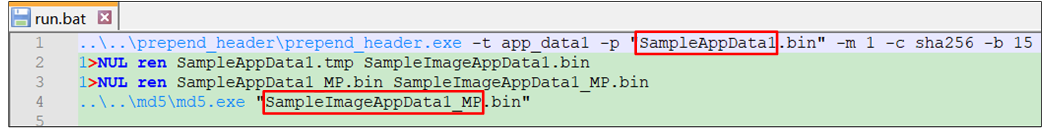

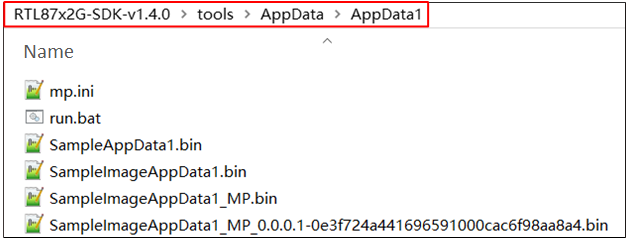

APP Data文件通过SDK/tools/AppData生成脚本生成，具体请参考《APP Data Tool Quick Start Guide》。

User Data Tool

User Data文件通过SDK/tools/UserData生成脚本生成。

支持Bank切换

Flash布局

下面以2M byte的flash为例，介绍Bank切换方案。Flash布局示例如下表所示。

Bank切换flash布局示例
flash总大小为2MB的示例布局	大小(字节)	起始地址
Reserved	4K	0x04000000
OEM Header	4K	0x04001000
Bank0 Boot Patch	32K	0x04002000
Bank1 Boot Patch	32K	0x0400A000
OTA Bank0	596K	0x04012000
OTA Header	4K	0x04012000
System Patch code	32K	0x04013000
BT Stack Patch code	60K	0x0401B000
BT Host code	212K	0x0402A000
APP code	284K	0x0405F000
APP Config File	4K	0x040A6000
APP data1	0K	0x040A7000
APP data2	0K	0x040A7000
APP data3	0K	0x040A7000
APP data4	0K	0x040A7000
APP data5	0K	0x040A7000
APP data6	0K	0x040A7000
OTA Bank1	596K	0x040A7000
OTA Header	4K	0x040A7000
System Patch code	32K	0x040A8000
BT Stack Patch code	60K	0x040B0000
BT Host code	212K	0x040BF000
APP code	284K	0x040F4000
APP Config File	4K	0x0413B000
APP data1	0K	0x0413C000
APP data2	0K	0x0413C000
APP data3	0K	0x0413C000
APP data4	0K	0x0413C000
APP data5	0K	0x0413C000
APP data6	0K	0x0413C000
Bank0 Secure APP code	0K	0x0413C000
Bank0 Secure APP Data	0K	0x0413C000
Bank1 Secure APP code	0K	0x0413C000
Bank1 Secure APP Data	0K	0x0413C000
OTA Temp	32K	0x0413C000
FTL	16K	0x04148000
APP Defined Section	736K	0x040FF000

备注

Flash布局需要根据用户实际image和data的大小进行合理划分。

打包工具使用步骤

使用Flash Map Generate Tool生成 flash map.ini、flash_map.h、 Bank0 OTA Header file 和 Bank1 OTA Header file。
1. 选择Flash Size。
2. 选择 Enable bank switch。
3. 设置两级flash layout。
4. 点击 Confirm 完成flash layout设置。
5. 修改OTA Header file版本。
6. 点击 Confirm 生成 flash_map.h， flash map.ini，Bank0 OTA Header file 和 Bank1 OTA Header file。
设置Flash布局并生成OTA Header

备注

打包用的OTA Header版本号要比原来运行的高，这样OTA升级完新bank才能正常生效。
将 flash map.ini 文件拷贝到工程文件上级目录下，编译链接生成 app_MP_sdk#####+version+ MD5.bin 的文件供打包使用。

编译APP文件

备注

切换bank的方案需要编译OTA Bank0和OTA Bank1的APP image。Realtek发布的SDK中，demo APP工程默认编译的是OTA Bank0的app image。编译OTA Bank1的app image需要将工程文件上级目录下mem_config.h中的#define APP_BANK修改为1，具体代码如下。

/** @brief set app bank to support OTA: 1 is ota bank1, 0 is ota bank0 */
#define APP_BANK                                  1

获取OTA Bank1的system patch，stack patch和BT host image。

备注

SDK中发布的system patch，stack patch和BT Host Image默认运行在OTA Bank0，如果选用切换bank方案，请咨询Realtek对应发布运行在OTA Bank1的system patch，stack patch和BT Host Image。
生成打包文件，默认在软件同目录下生成 ImgPacketFile-xxxxxx.bin，此文件为升级用的打包文件。
1. 选择 ForOTA 选项。
2. 加载生成的 flash map.ini。
3. 根据设置的flash map加载所有OTA Bank0和Bank1 image。
4. 点击 Confirm 生成打包文件。
使用MPPackTool打包文件——支持Bank切换
备注
- Bank0 OTA Header file和Bank1 OTA Header file都需要打包。（与不切换Bank模式不同）
- Flash布局中定义的内容都需要进行打包，缺一不可。
- 建议Bank0和Bank1一起打包。

不支持Bank切换

Flash布局

下面以1M byte的flash为例，介绍不切换Bank方案。Flash布局示例如下。

Bank不切换flash布局示例
flash总大小为1MB的示例布局	大小(字节)	起始地址
Reserved	4K	0x04000000
OEM Header	4K	0x04001000
Bank0 Boot Patch	32K	0x04002000
Bank1 Boot Patch	32K	0x0400A000
OTA Bank0	612K	0x04012000
OTA Header	4K	0x04012000
System Patch code	32K	0x04013000
BT Stack Patch code	60K	0x0401B000
BT Host code	212K	0x0402A000
APP code	304K	0x0405F000
APP Config File	4K	0x040AC000
APP data1	0K	0x040AD000
APP data2	0K	0x040AD000
APP data3	0K	0x040AD000
APP data4	0K	0x040AD000
APP data5	0K	0x040AD000
APP data6	0K	0x040AD000
OTA Bank1(等于0)	0K	0x040AD000
Bank0 Secure APP code	0K	0x040AD000
Bank0 Secure APP Data	0K	0x040AD000
Bank1 Secure APP code	0K	0x040AD000
Bank1 Secure APP Data	0K	0x040AD000
OTA Temp	312K	0x040AD000
FTL	16K	0x040FB000
APP Defined Section	4K	0x040FF000

备注

此处没有分配APP data，Flash布局需要根据用户实际image和data的大小进行合理划分。

打包工具使用步骤

使用Flash Map Generate Tool生成 flash map.ini、flash_map.h 和 Bank0 OTA Header file。
1. 选择Flash Size。
2. 选择 Disable bank switch。
3. 设置两级flash layout。
4. 点击 Confirm 完成flash layout设置。
5. 修改OTA Header file版本。
6. 点击 Confirm 生成 flash_map.h，flash map.ini 和 Bank0 OTA Header file。
配置Flash Layout并生成Bank0 OTA Header file

备注

此处生成的 flash map.ini 需要和MP阶段使用的 flash map.ini 保持一致。
将 flash_map.h 拷贝到工程文件上级目录下，编译链接生成 app_MP_sdk#####+ version+MD5.bin 的文件供打包使用。不切换bank的方式只需要编译OTA Bank0的image，配置见工程文件上级目录下的 mem_config.h 中的#define APP_BANK，具体代码如下。

/* @brief set app bank to support OTA: 1 is ota bank1, 0 is ota bank0 */
#define APP_BANK                                  0

打开MP Pack Tool，加载第一步生成的 flash map.ini，并load相应image文件。
1. 选择 ForOTA 选项。
2. 加载生成的 flash map.ini。
3. 根据设置的flash map加载所有OTA Bank0 image。
4. 点击 Confirm 生成打包文件。
使用MPPackTool打包文件——不支持Bank切换
备注
- Bank0 OTA Header file在不切换Bank方案时不允许打包。（与切换Bank的模式不同）。
- 如果只需要更新Patch Image或者APP Image，可只打包其中一个。

User Data升级

Flash布局

下面以1M byte的flash为例，介绍User Data升级。Flash布局示例如下。

User Data升级flash布局示例
flash总大小为1MB的示例布局	大小(字节)	起始地址
Reserved	4K	0x04000000
OEM Header	4K	0x04001000
Bank0 Boot Patch	32K	0x04002000
Bank1 Boot Patch	32K	0x0400A000
OTA Bank0	612K	0x04012000
OTA Header	4K	0x04012000
System Patch code	32K	0x04013000
BT Stack Patch code	60K	0x0401B000
BT Host code	212K	0x0402A000
APP code	192K	0x0405F000
APP Config File	4K	0x0408F000
APP data1	0K	0x04090000
APP data2	0K	0x04090000
APP data3	0K	0x04090000
APP data4	0K	0x04090000
APP data5	0K	0x04090000
APP data6	0K	0x04090000
OTA Bank1(等于0)	0K	0x04090000
Bank0 Secure APP code	0K	0x04090000
Bank0 Secure APP Data	0K	0x04090000
Bank1 Secure APP code	0K	0x04090000
Bank1 Secure APP Data	0K	0x04090000
OTA Temp	212K	0x04090000
FTL	16K	0x040C5000
user data1	16K	0x040C9000
user data2	16K	0x040CD000
user data3	16K	0x040D1000
user data4	16K	0x040D5000
user data5	16K	0x040D9000
user data6	16K	0x040DD000
user data7	16K	0x040E1000
user data8	16K	0x040E5000
APP Defined Section	4K	0x040E9000

打包工具使用步骤

使用 Flash Map Generate Tool 生成 flash map.ini、flash_map.h 和 Bank0 OTA Header file。

配置Flash Layout并生成Bank0 OTA Header file

备注

此处生成的 flash map.ini 需要和 MP 阶段使用的 flash map.ini 保持一致。
将 flash_map.h 拷贝到工程文件上级目录下，编译链接生成 app_MP_sdk#####+ version+MD5.bin 的文件供打包使用。
使用SDK/tools/UserData中的脚本生成可支持打包的User Data文件。
打开MP Pack Tool，加载第一步生成的 flash map.ini，并load相应image文件。
1. 选择 ForOTA 选项。
2. 加载生成的 flash map.ini。
3. 根据设置的flash map加载User data image。
4. 点击 Confirm 生成打包文件。

../../../../_images/MPPackTool_user_data.png — 使用MPPackTool打包文件——User Data升级

备注

如果只需要更新某一个User Data，可只打包其中一个。
允许将User Data和其他image一起打包升级。

OTA协议

OTA根据传输协议不同分为静默升级和普通升级。

静默升级

升级image的过程中，设备的原来功能可以正常使用，升级完成后，只需很短的重启时间，程序自动切换到新的功能。
普通升级

OTA功能稳定，但升级过程需要将设备切换到DFU mode，设备原有的功能无法使用，需要等待升级完成。

两种升级都会使用到OTA Service和DFU Service。OTA Service用于获取设备信息或进入DFU mode，DFU Service用于执行升级过程。

OTA Service

OTA Service的uuid及Characteristics如下。

{0x12, 0xA2, 0x4D, 0x2E, 0xFE, 0x14, 0x48, 0x8e, 0x93, 0xD2, 0x17, 0x3C, 0xFF, 0xD0, 0x00, 0x00}

OTA characteristics
Characteristic Name	Require- ment	UUID	Properties	Format	Value	Instruction
OTA CMD	M	0xFFD1	Write Without Response	Uint8	1	允许设备进入DFU mode的控制端点
Device Mac	M	0xFFD2	Read	Uint8*6	XX:XX:XX:XX:XX:XX	读取设备的BDA用以和DFU mode中的扫描BDA进行比较
Device Info	M	0xFFF1	Read	Device info Format (OTA version=1)	Device info Format (OTA version=1)	读取设备的固件基本信息
Protocol Type	M	0xFFF3	Read	Uint16	0xNNNN	读取请求以获取ota协议信息
Image Version	M	0xFFE0~FFE1	Read	(Uint32+Uint16)*21+2	Byte0: bank num 0: active bank 1: inactive bank Byte1: image num Byte2~Byte3: image ID 1 Byte4~Byte7: image version 1 Byte8~Byte9: image ID 2 Byte10~Byte13: image Version 2 ……	该特性用来读取设备的image版本，具体说明见如下备注
Image Section Size	M	0xFFE4~FFE5	Read	(Uint32+Uint16)*21+1	Byte0: image num Byte1~Byte2: image ID 1 Byte3~Byte6: image max size 1 Byte7~Byte8: image ID 2 Byte9~Byte12: image max size 2 ……	此特性是读取请求以获得固件的最大大小

Device info Format (OTA version=1)
Byte	Value
Byte0	ic_type
Byte1	spec version
Byte2	Bit0: buffer check	0: not support buffer check 1: support buffer check
	Bit1: AES	0: AES not enable 1: AES enable
	Bit2: encryption mode	0: Encrypt First 16bytes 1: Encrypt 16*N bytes
	Bit3	0: Update one Image at a time 1: Update Multi Image at a time
Byte3	Reserved
Byte4~5	OTA Temp Buffer Size(uint 4K)
Byte6	active OTA bank num	0: not support dual bank 1: dual bank, bank0 is active bank 2: dual bank, bank1 is active bank
Byte7	active Boot Patch bank num	0: not support dual bank 1: dual bank, bank0 is active bank 2: dual bank, bank1 is active bank
Byte8	active Secure APP bank num	0: not support dual bank 1: dual bank, bank0 is active bank 2: dual bank, bank1 is active bank
Byte9~10	crtl header offset	The offset of the ctrl header in the image header

DFU Service

DFU Service的uuid和Characteristics如下。

{0x12, 0xA2, 0x4D, 0x2E, 0xFE, 0x14, 0x48, 0x8e, 0x93, 0xD2, 0x17, 0x3C, 0x87, 0x62, 0x00, 0x00}

Data Characteristic：接受image的数据通道，属性write no response。
Control Point Characterisic：接受控制指令的通道，属性write/notification。

DFU Service支持的所有control point如下表。

DFU Opcode
Opcode value	Procedure	Requirement	Properties	Parameter Description	Applicable Response Value(s)	Response Parameter
0x01	Start DFU	M	Write	crc16((UINT16) ic_type(UINT8) secure_version(UINT8) ctrl_flag.value(UINT16) image_id(UINT16) payload_len(UINT32)	ARV	None
0x02	Receive FW image	M	Write	image_id(UINT16) nImageLength(UINT32)	ARV	None
0x03	Validate FW	M	Write	image_id(UINT16) is the last image(UINT8)	ARV	None
0x04	Activate Image and Reset	M	Write	is enter dfu mode directly after reset(UINT8)	ARV	None
0x05	Reset System	M	Write	None	None	None
0x06	Report Received Image Information	M	Write	image_id(UINT16)	ARV	origin_image_version(UINT32) cur_offset (UINT32)
0x07	Connection parameter update	M	Write	connIntervalMin(UINT16) connIntervalMax(UINT16) connLatency(UINT16) supervisionTimeout(UINT16)	ARV	None
0x09	Buffer check enable	M	Write	image_id(UINT16)	ARV	Max buffer size(UINT16) Mtu size(UINT16)
0x0A	Buffer check size&crc	M	Write	mBufferSize(UINT16) mCrc(UINT16)	ARV	Next send offset(UINT32)
0x0B	IC type	O	Write	None	ARV	ic_type(UINT8)
0x0D	Get image ver	M	Write	bank_num(UINT8)	ARV	bank_num(UINT8) image_num(UINT8) image_id1(UINT16) image_version1(UINT16) ...
0x0F	Check sha256 value	O	Write	image_num(UINT16) image_id(UINT16) sha256 value(UINT16)	ARV	image_id(UINT16) check ret(UINT8)
0x12	Report image number	M	Write	image id(UINT16) current image number(UINT8) total image number(UINT8)	ARV	None

备注

在收到image ctrl header后，如果开启AES加密需要解密后再解析，会将not_ready临时写成1再写入flash中。
在数据传输时，如果支持AES加密，每16 byte都进行加密，接收端收到数据后，需要先对其解密。最后小于16 byte的部分没有加密发送。当收满buffer check size后，再写入flash。

OTA流程

OTA蓝牙传输流程

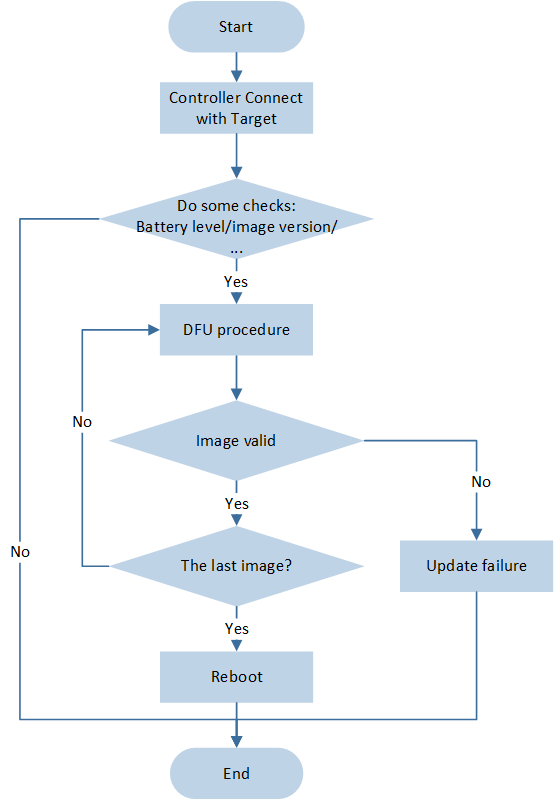

../../../../_images/OTA_Bluetooth_transmission_process.png — OTA蓝牙传输流程

OTA激活流程

Bank不切换方案非组合升级，当打包待升级文件中包含Patch、APP或者APP DATA，需要一个文件升级验证成功，重启拷贝激活生效之后，再升级下一个文件。
Bank不切换方案组合升级，在将image数据写到OTA temp区时，会去计算OTA temp区剩余空间能否放得下下一个需要写入的image文件，如果可以放下则继续将下一个image文件写入OTA temp区，当放不下时则再将OTA Temp区数据搬到OTA Bank0区域，重启拷贝激活生效之后，再升级其他文件。
Bank切换方案，当打包待升级文件中包含OTA Header file、Patch、APP或者APP DATA，需要一个文件升级验证成功，再升级验证下一个文件。等所有文件都升级验证成功后，才能进行重启，否则本次升级无效。具体原因是切换Bank方案，需要Bank区所有文件都一起生效，才能正常运行。
