GATT Over BR/EDR 使用说明

GATT Over BR/EDR 让原本属于 BLE 的 GATT 协议，也能够在经典蓝牙（ BR/EDR ）上传输和使用，从而提升数据速率和设备兼容性。 本文以 AirSync 服务为例，介绍基于 SDK 如何实现 GATT over BR/EDR。

备注

  • 直接打开全局宏 F_APP_AIRSYNC_SERVICE_SUPPORT ，如下的配置 SDK 中都已包含。

  1. 配置 BLE 广播的 ADV_TYPE_FLAGS 不能带有 GAP_ADTYPE_FLAGS_BREDR_NOT_SUPPORTED 。

    static  uint8_t adv_data[31] =
{
   0x02,
   GAP_ADTYPE_FLAGS,
   GAP_ADTYPE_FLAGS_GENERAL,

   ...
}

  2. AirSync 服务的源文件和头文件分别为 airsync_ble_service.c 和 airsync_ble_service.h 。 区别于普通 BLE 服务，service table 中 Attribute flags 需要配置 ATTRIB_FLAG_BREDR。

    const T_ATTRIB_APPL airsync_ble_service_tbl[] =
{
   /* <<Primary Service>>, 0.. */
   {
      (ATTRIB_FLAG_VALUE_INCL | ATTRIB_FLAG_LE | ATTRIB_FLAG_BREDR),  /* wFlags     */
      {   /* bTypeValue */
            LO_WORD(GATT_UUID_PRIMARY_SERVICE),
            HI_WORD(GATT_UUID_PRIMARY_SERVICE),
            LO_WORD(GATT_UUID_AIRSYNC_SERVICE),      /* service UUID */
            HI_WORD(GATT_UUID_AIRSYNC_SERVICE)
      },
      UUID_16BIT_SIZE,                            /* bValueLen     */
      NULL,                                       /* pValueContext */
      GATT_PERM_READ                              /* wPermissions  */
   },
   ...
};

  3. 在 app_ble_service.c中添加服务，并调用 bt_att_init() 初始化 ATT 注册 callback。

    #include "bt_att.h"
#include "airsync_ble_service.h"

// add service id
T_SERVER_ID  air_ser_id;

//callback 函数
void att_callback(uint8_t bd_addr[6], T_BT_ATT_MSG_TYPE msg_type, void *p_msg)
{
   APP_PRINT_INFO1("att_callback msg_type = 0x%x", msg_type);
}

void app_ble_service_init(void)
{
   //init bt att
   bt_att_init(att_callback);

   //add service
   air_ser_id = airsync_add_service((void *)app_profile_callback);
}

  1. 在 app_sdp.c 中添加 AirSync service 的 SDP table。

    static const uint8_t att_sdp_record[] =
{
   SDP_DATA_ELEM_SEQ_HDR,
   0x2b,
   //attribute SDP_ATTR_SRV_CLASS_ID_LIST
   SDP_UNSIGNED_TWO_BYTE,
   (uint8_t)(SDP_ATTR_SRV_CLASS_ID_LIST >> 8),
   (uint8_t)SDP_ATTR_SRV_CLASS_ID_LIST,
   SDP_DATA_ELEM_SEQ_HDR,
   0x03,
   SDP_UUID16_HDR,
   //According to UUID
   (uint8_t)(0xFEE7 >> 8),
   (uint8_t)(0xFEE7),
   //attribute SDP_ATTR_PROTO_DESC_LIST
   SDP_UNSIGNED_TWO_BYTE,
   (uint8_t)(SDP_ATTR_PROTO_DESC_LIST >> 8),
   (uint8_t)SDP_ATTR_PROTO_DESC_LIST,
   SDP_DATA_ELEM_SEQ_HDR,
   0x13,
   SDP_DATA_ELEM_SEQ_HDR,
   0x06,
   SDP_UUID16_HDR,
   (uint8_t)(UUID_L2CAP >> 8),
   (uint8_t)(UUID_L2CAP),
   SDP_UNSIGNED_TWO_BYTE,
   (uint8_t)(PSM_ATT >> 8),
   (uint8_t)(PSM_ATT),
   SDP_DATA_ELEM_SEQ_HDR,
   0x09,
   SDP_UUID16_HDR,
   (uint8_t)(UUID_ATT >> 8),
   (uint8_t)(UUID_ATT),
   SDP_UNSIGNED_TWO_BYTE,
   //According to service start handle
   0x00,
   0x10,
   SDP_UNSIGNED_TWO_BYTE,
   //According to service end handle
   0x00,
   0x18,
   //attribute SDP_ATTR_BROWSE_GROUP_LIST
   SDP_UNSIGNED_TWO_BYTE,
   (uint8_t)(SDP_ATTR_BROWSE_GROUP_LIST >> 8),
   (uint8_t)SDP_ATTR_BROWSE_GROUP_LIST,
   SDP_DATA_ELEM_SEQ_HDR,
   0x03,
   SDP_UUID16_HDR,
   (uint8_t)(UUID_PUBLIC_BROWSE_GROUP >> 8),
   (uint8_t)(UUID_PUBLIC_BROWSE_GROUP),
};

void app_sdp_init(void)
{

   ......
   bt_sdp_record_add((void *)att_sdp_record);

}

    • 如上 SDP table，需要填写起始 handle 和结束 handle, 介绍获取 handle 的两种方法:

      • 使用函数 server_get_start_handle(service id) 获取起始 handle，结束 handle 根据注册的 service table 计算。

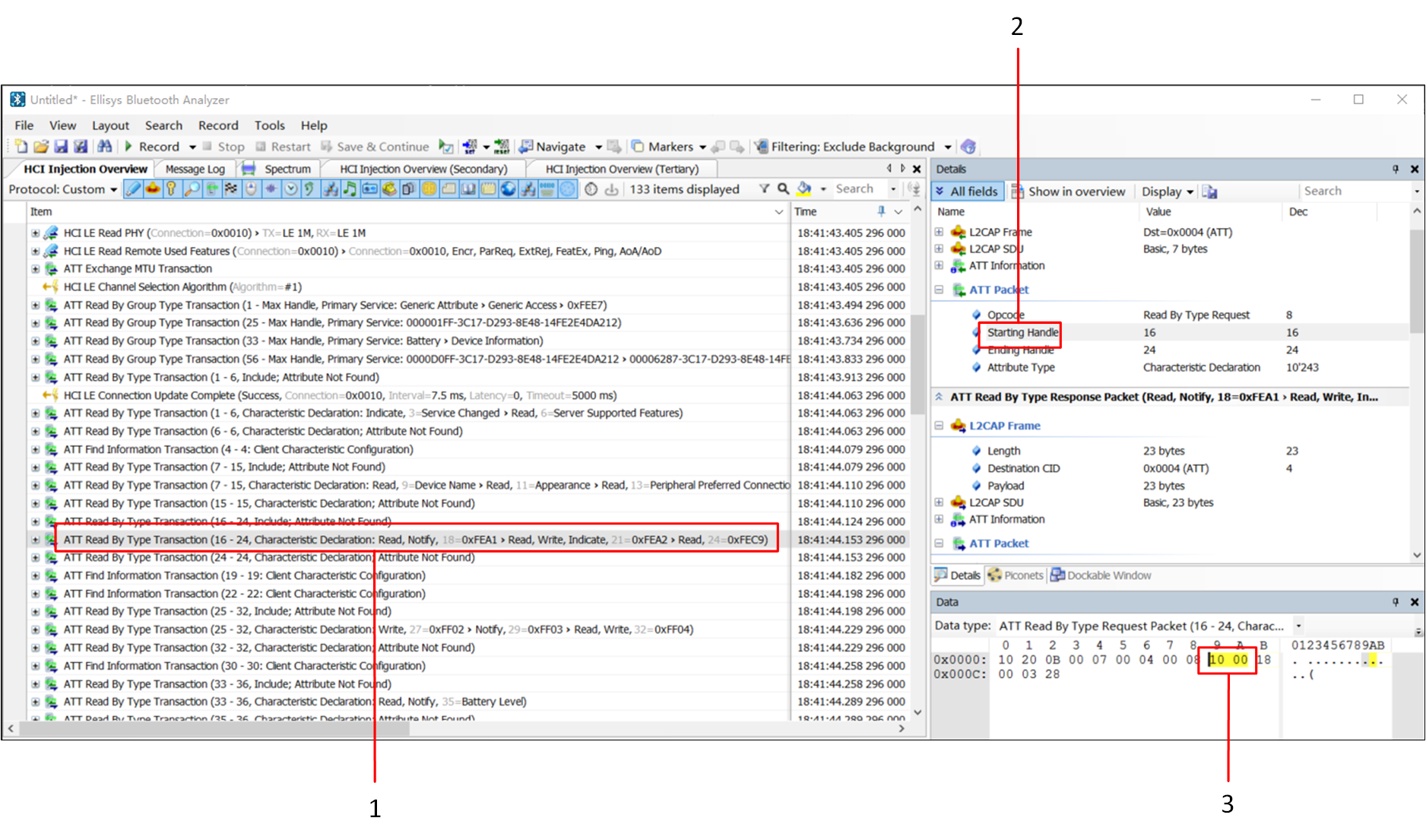

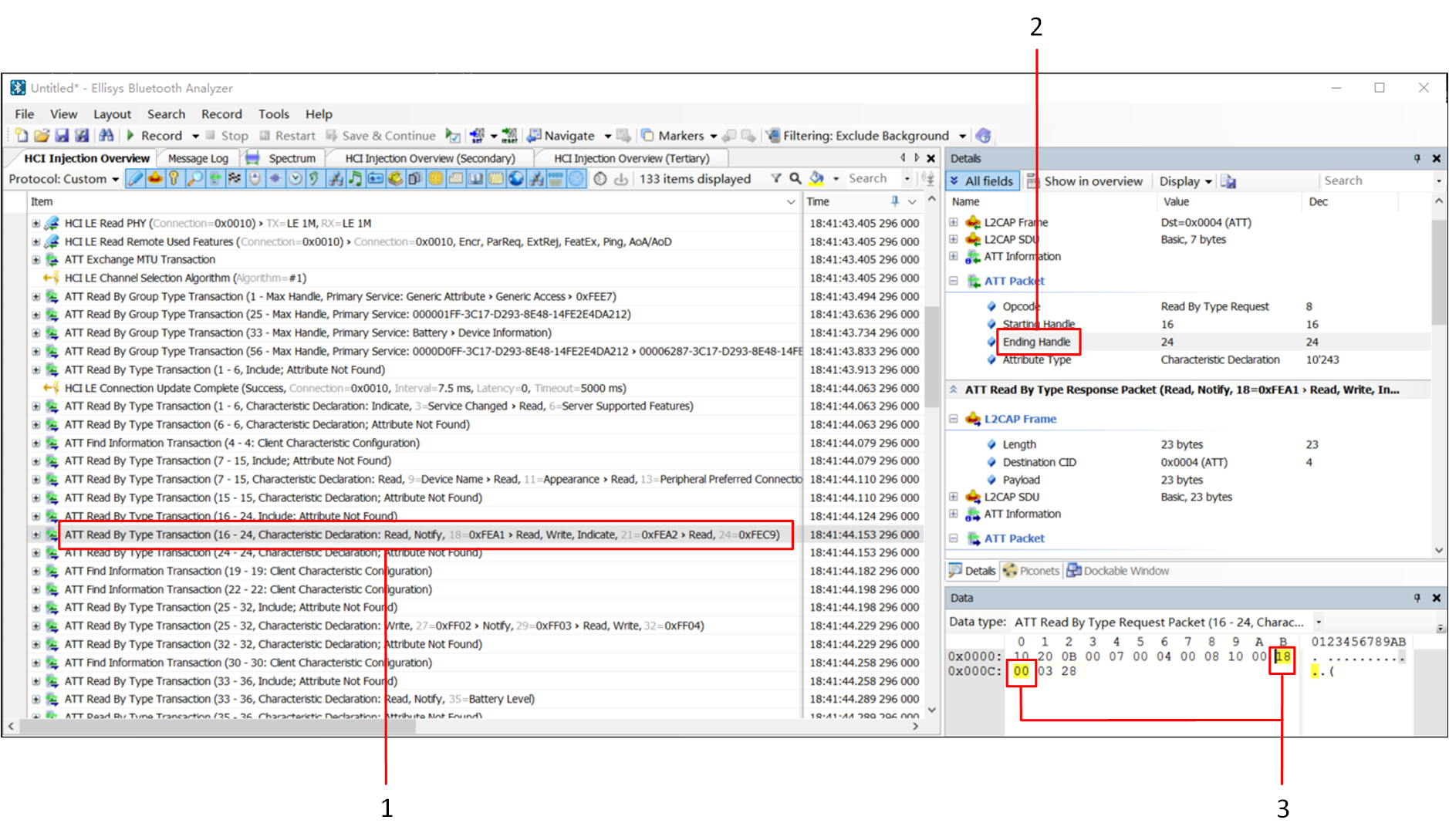

      • 在 Ellisys Bluetooth Analyzer.exe 中打开 .cfa 文件，选择 ATT Read Type Transaction ， 读取图中序号3的数值分别填入 SDP table 的初始 handle 位置, 如果注册的服务有变化，需要重新填写。

        ../../../_images/Gatt_over_bredr_Starting_Handle.png

        起始 Handle

        ../../../_images/Gatt_over_bredr_Ending_Handle.png

        结束 Handle

  2. 调用 server_ext_send_data() 去发 Notification/Indication。

    uint16_t conn_handle;
uint16_t cid;
uint8_t cid_num;
for (uint8_t i = 0; i < MAX_BR_LINK_NUM; i++)
{
   if (app_db.br_link[i].used == true)
   {
         gap_chann_get_handle(app_db.br_link[i].bd_addr, 0x10/*BTIF_REMOTE_ADDR_CLASSIC*/, &conn_handle);
         gap_chann_get_cid(conn_handle, 1, &cid, &cid_num);

         server_ext_send_data(conn_handle,
                              cid,
                              airsync_ser_id,
                              2,
                              p_data,
                              data_len,
                              GATT_PDU_TYPE_ANY);
         break;
   }
}
//le notification
server_send_data(conn_id,
                  airsync_ser_id,
                  2,
                  p_data,
                  data_len,
                  GATT_PDU_TYPE_NOTIFICATION);

备注

  • 如果存在 ATT 无法正常连线情况下， 可尝试 HFP 连上后 delay 5s 左右的时间主动发起 ATT 连线，调用： bt_att_connect_req() 。

  • 上述 AirSync 服务通过 GATT over BR/EDR 的传输方式适用于 Android 微信运动， iOS 的微信运动可以仍然通过 BLE。
