OTA Version 注意事项

  1. 目前 RTL8773E 系列 watch 支持的 OTA 文件有：APP_Config 、VP_Data、dsp_app、dsp_sys、dsp_config、sys patch、stack patch、boot patch、APP、User Data（配置为支持 OTA）。

    备注

    • OTA 后可以通过版本号直观确认是否有升级成功。

  2. 版本号修改方法

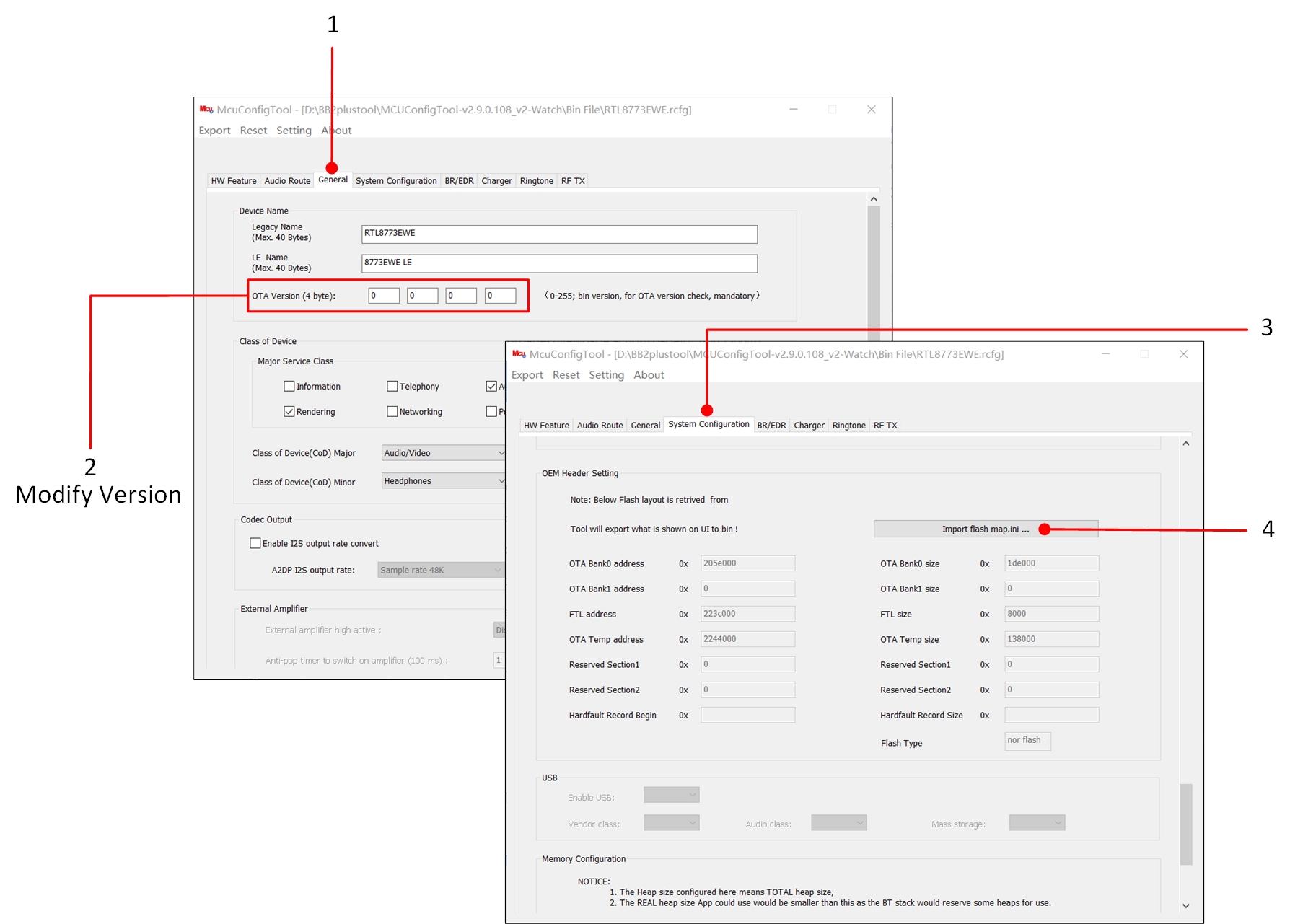

    • APP_Config 、VP_Data 在 MCUConfig Tool 里改版本号，需要添加 flash_map.ini 重新生成。

      ../../../_images/OTA_version_mcutool.png

      修改 APP_Config 和 VP_Data 版本号

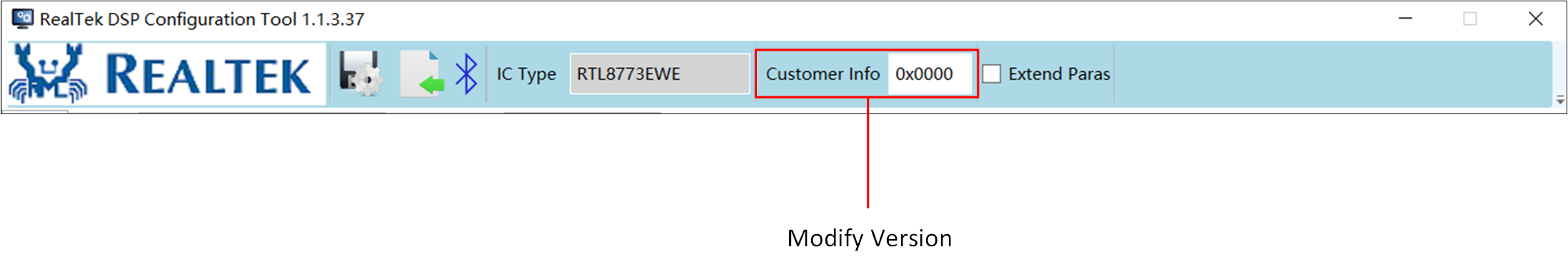

    • dsp_app、dsp_sys 文件的版本号是 DSP 版本发布更新的、dsp_config 的版本号可以在 DSPconfig Tool 中 Customer Info 自定义。

      ../../../_images/OTA_version_dsptool.png

      修改 dsp_config 版本号

    • sys_patch、stack_patch、boot_patch 的版本号是 Realtek 发布 SDK 时基于不同 code base 编译而生成的。

    • APP 的版本号可在 version.h 对应位置修改，如果 flash_map.ini 更新，需要更新对应的 flash_map.h 编译。

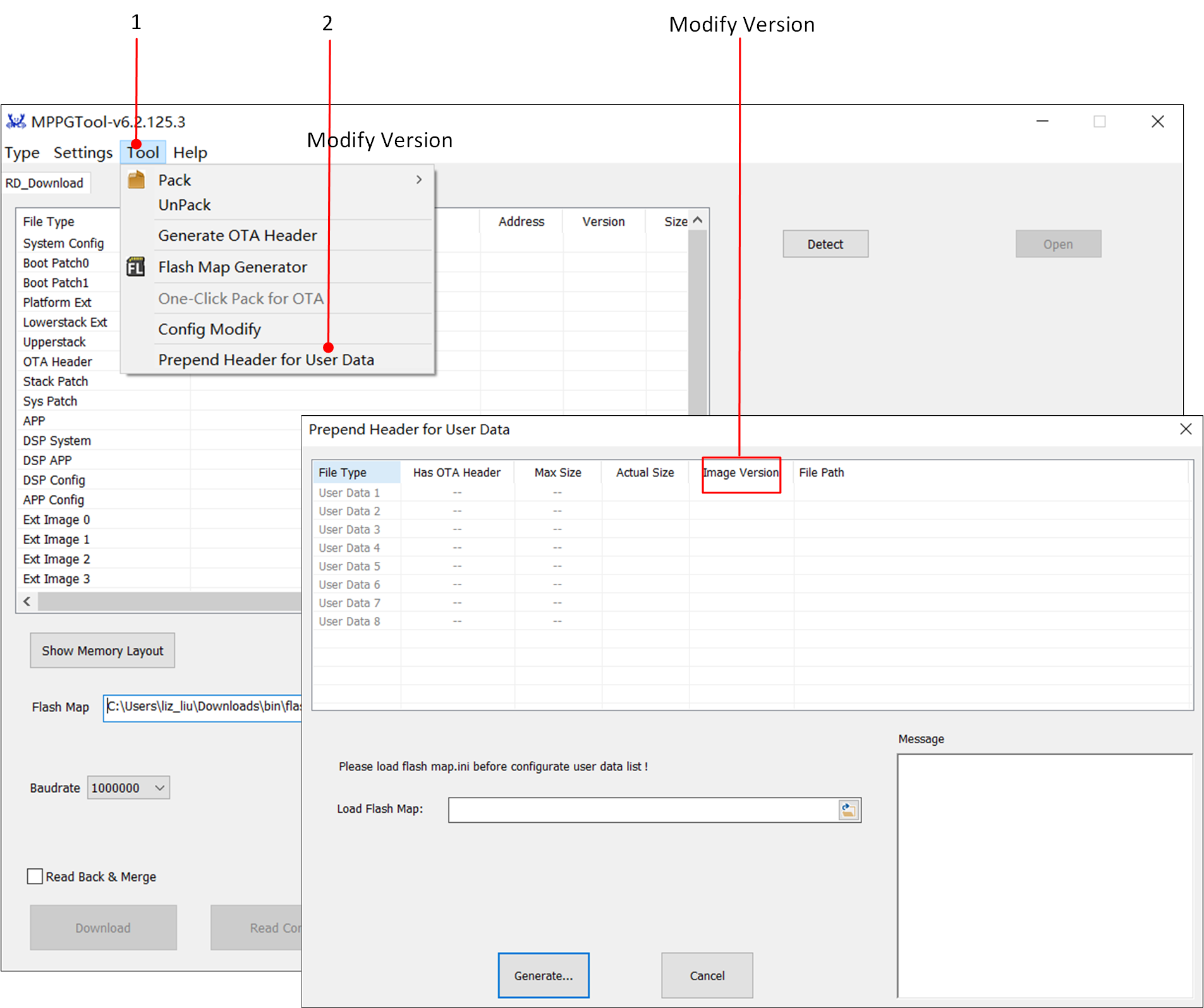

    • User Data 文件可在 flash map 分配时设定是否支持 OTA，在 Prepend Header for User Data 时可以设定版本号。

      ../../../_images/OTA_version_mppgtool.png

      修改 User Data 版本号

  3. 版本号的字段定义

    //APP：
struct {
   uint32_t _version_major: 4;
   uint32_t _version_minor: 8;
   uint32_t _version_revision: 9;
   uint32_t _version_buildnum: 11;
} app_sub_version;

//PATCH(sys_patch、 stack_patch、boot_patch):
struct {
   uint32_t _version_major: 4;
   uint32_t _version_minor: 8;
   uint32_t _version_revision: 15;
   uint32_t _version_reserve: 5;
} sub_version;

//dsp app/dsp sys/dsp cfg version:
struct {
   uint32_t  customer_info : 8;
   uint32_t  svn_version_revision: 8;
   uint32_t  svn_version_minor: 8;
   uint32_t  svn_version_major: 8;
}versionNew;

//Others:
struct {
   uint32_t _version_buildnum: 8;
   uint32_t _version_revision: 8;
   uint32_t _version_minor: 8;
   uint32_t _version_major: 8;
} xx_sub_version;

    可以对照结构体 T_IMG_HEADER_FORMAT 成员 T_VERSION_FORMAT git_ver，从 image header 中获取对应 image 的 version 信息。
