RTL8762x_RFTestTool

测试环境

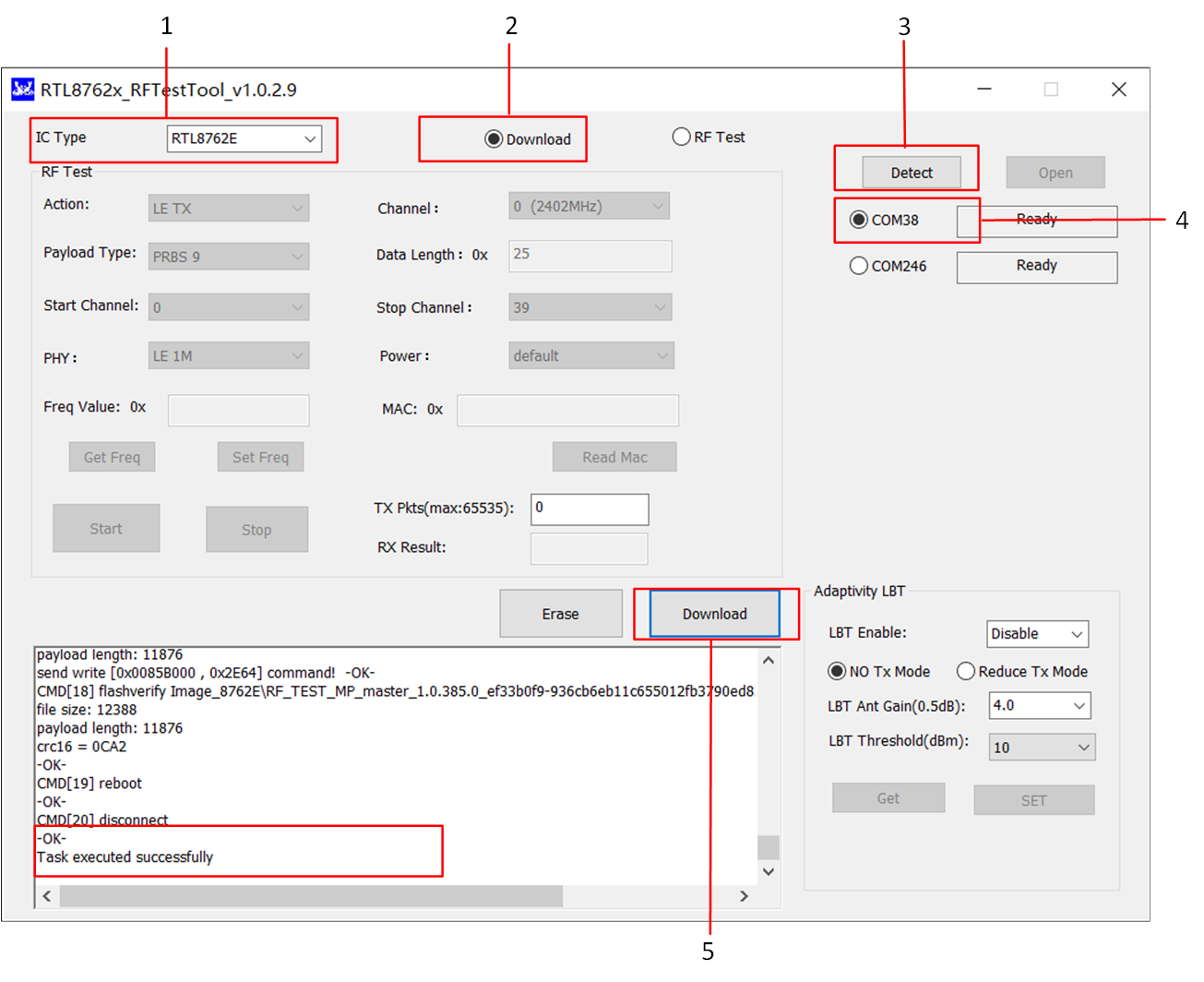

在使用 RTL8762x_RFTestTool 前，待测设备必须烧录测试固件，并且需要运行在【MP Mode】下，可使用此工具的 Download 功能来烧录通用测试固件，烧录固件需要 p0_3 接地。

步骤：

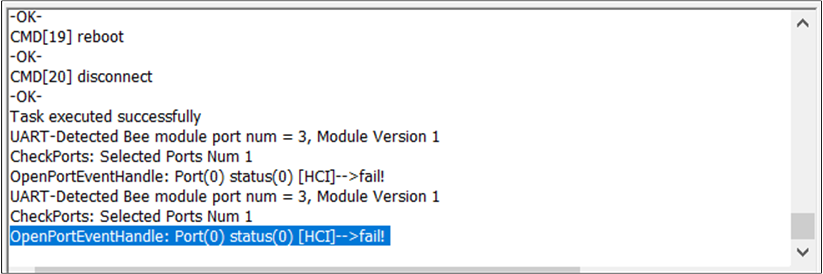

当出现 Task executed successfully 提示讯息表示下载成功，然后确保 p0_3 断开，并将设备重启，此时设备就成功进入【MP Mode】。

备注

使用此工具烧录时，Config file 的参数配置为默认值，如需更改参数设置，请使用 MP Tool 配置生成 Config file 再进行烧录。

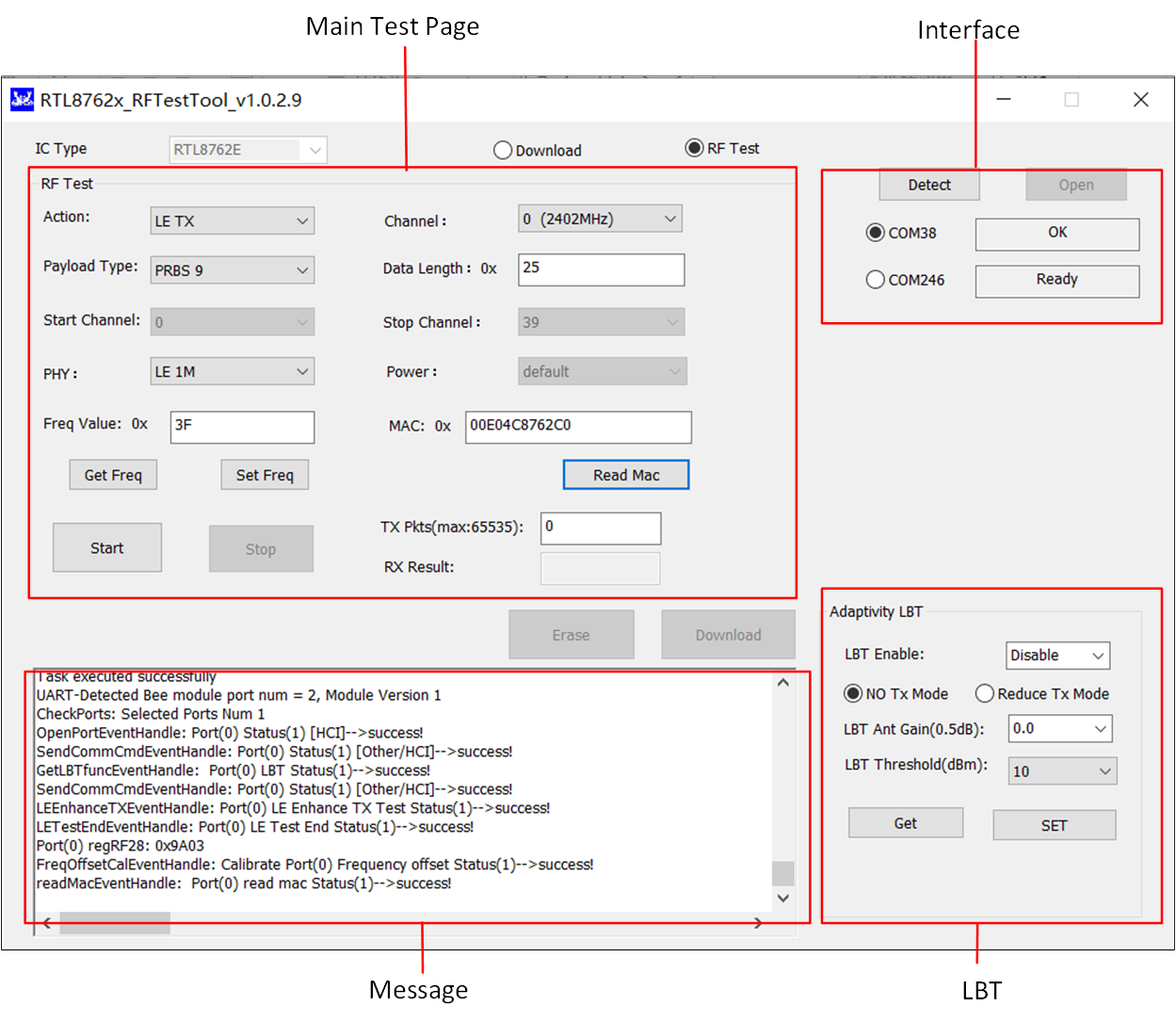

BLE 的 RF 性能测试包含信令和非信令两种测试模式，其中 RTL8762x_RFTestTool 用于非信令测试，主页面功能区块如下图：

Interface

Main Test Page

BLE 基本的 RF 功能测试区块，功能项说明如下。

基本 RF 测项
测项	描述
Frequency Offset Calibration	频偏校准
LE TX Test	BLE TX 测试

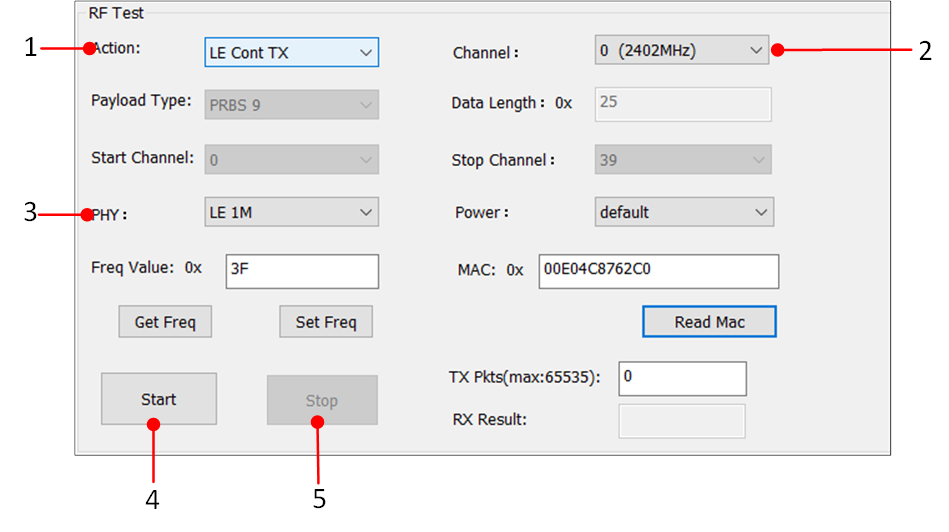

LE Cont TX	传输占空比 100% 的 BLE 讯号

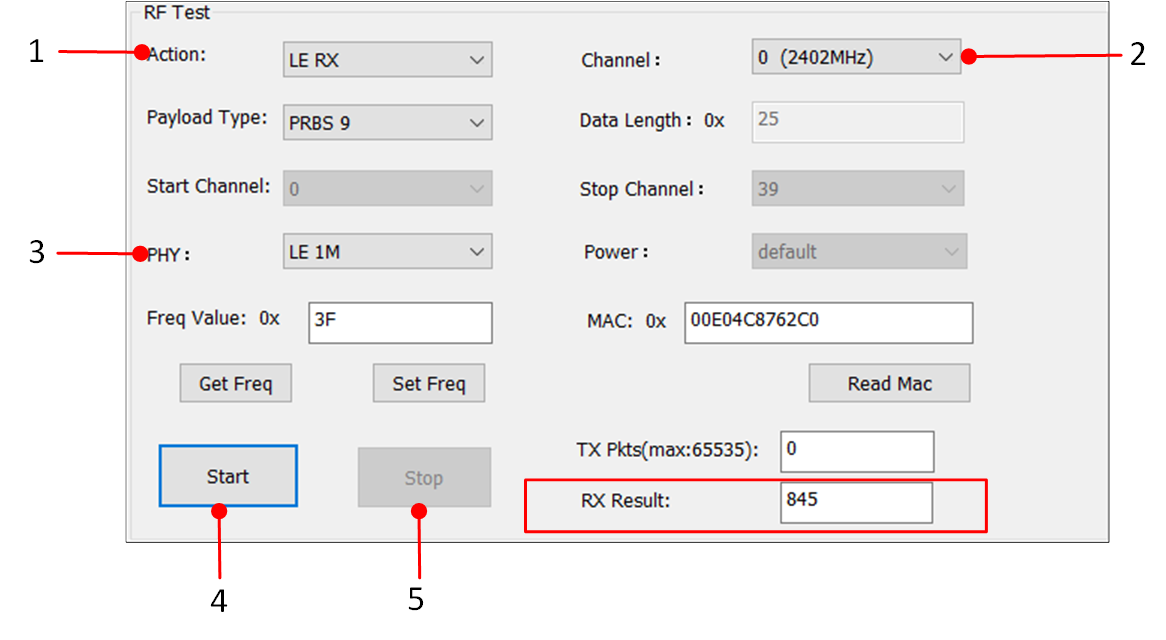

LE RX Test	BLE RX 测试
Single Tone	传输单载波讯号

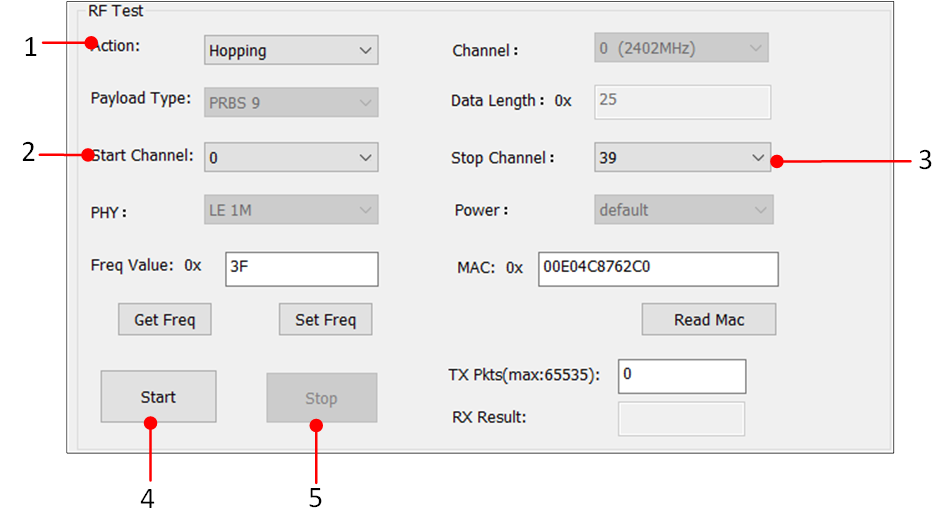

Hopping	Hopping 用于一些实验室认证测试，例如 FCC，CE，KC，BQB 等

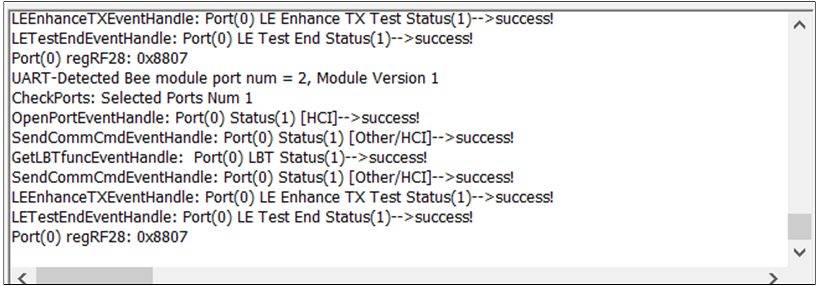

Message

消息框可以确认待测设备的一些讯息，和每个操作步骤执行成功与否。

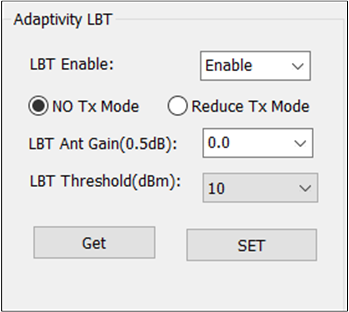

LBT

此功能用于 CE/SRRC 认证的抗干扰测试。用户可以设定 LBT 相关参数，验证设备抗干扰功能。其中 CE 规范等效辐射功率 > 10dBm 才需支持，如果开启 LBT，检测到干扰后，设备将停止发包（认证时请选择此模式）。

LBT 参数
参数	说明
LBT Enable	是否开启 LBT 功能
No Tx Mode	如果开启 LBT，检测到干扰后，设备将停止发包，认证时请选择此模式
Reduce Tx Mode	如果开启 LBT，检测到干扰后，设备将降低功率发包
LBT AntGain	实际设备的天线增益
LBT Threshold	用于检测 LBT 是否满足使能条件，当 target power + gain > threshold 时，LBT 才会开启

DUT 和信令测试仪（如 8852B）通过串口连接进行 DTM 测试，并支持两种方式：

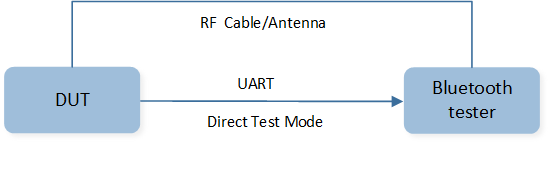

连接环境图如下：

在非信令模式下，蓝牙无需建立连接。本章将介绍如何使用 RTL8762x_RFTestTool 控制 DUT 进行频偏校准，发送，接收等测试。

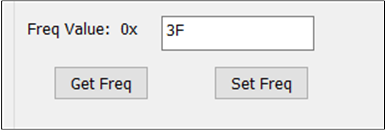

在把晶振电容值 XTAL 写入 flash 前，需先进行频偏校准，具体调整步骤如下：

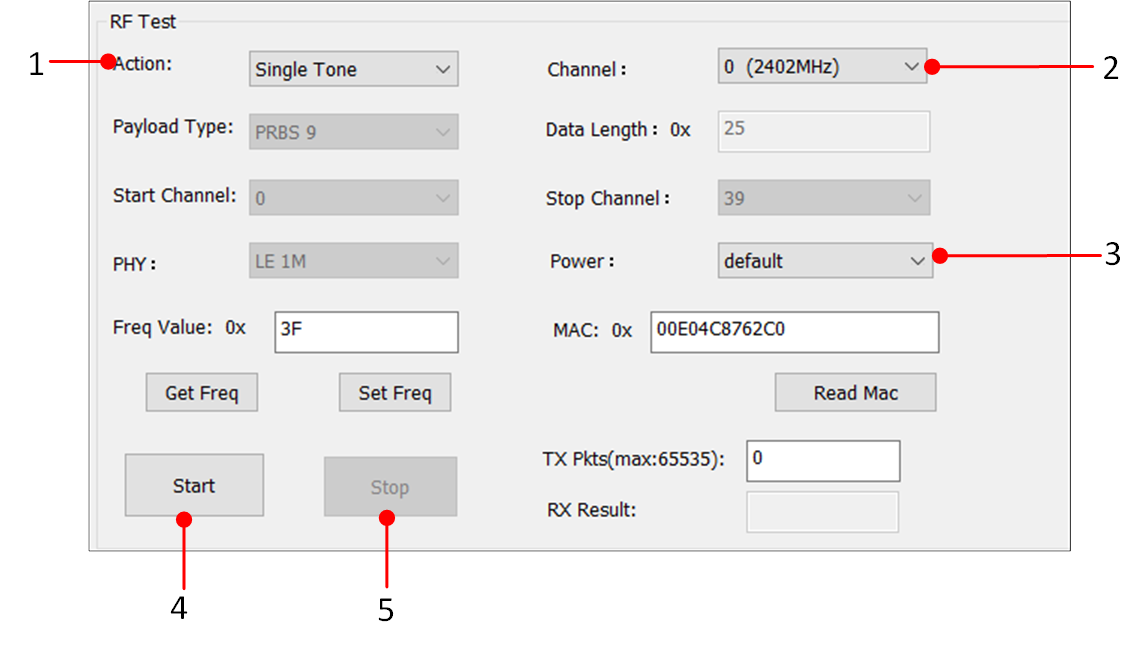

在调整晶振电容值 XTAL 时，可以使用 Signal Tone 讯号传输，调校结束后将 XTAL 值配置到 Config file 再烧录下去。

使用 BLE 标准的 HCI command，用于测试 Output power，Modulation Characteristics，Carrier frequency offset and drift 等。

步骤：

BLE 参数
参数	值
Channel	0~39
Data Length	0~255，默认：37
Payload Type	PRBS9，11110000，10101010，PRBS15，All 1，All 0，00001111，01010101
PHY	LE1M，LE2M，LRS8，LRS2
TX Pkts (max：65535)	设定发包个数，此功能依赖芯片支持，并且测试时需设置 Data Length 小于 37 0：持续发包，Data Length 设置不受限
