LE Broadcaster

ble_broadcaster 示例工程可以作为开发基于 Broadcaster 角色的 APP 的框架。

Broadcaster 角色特征：

可以发送不可连接广播。
不能创建连线。

环境需求

该示例支持以下开发套件:

开发套件
Hardware Platforms	Board Name
RTL8752H HDK	RTL8752H EVB

为快速搭建起开发环境，可参考快速入门中提供的详细指导。

硬件连线

请参考快速入门中的 RTL8752H EVB 接口和模块。

配置

配置选项

该示例工程全部配置选项在 src\sample\ble_broadcaster\app_flags.h 中，开发者可以根据实际需求配置。

/** @brief  Config DLPS: 0-Disable DLPS, 1-Enable DLPS */
#define F_BT_DLPS_EN                        1

/** @} */ /* End of group BROADCASTER_Config */

编译和下载

该示例可以在 SDK 文件夹中找到:

Keil

Project file: board\evb\ble_broadcaster\mdk

GCC

Project file: board\evb\ble_broadcaster\gcc

编译和运行该示例请遵循以下步骤:

打开项目文件。
要编译目标文件, 请参考快速入门的编译 APP Image 中列出的步骤。
编译成功后，目录 board\evb\ble_broadcaster\mdk\bin 下会生成 app bin 文件 app_MP_sdk_xxx.bin。
要下载 app bin 到 EVB，请参考快速入门的 MP Tool 中列出的步骤。
在 EVB 上按下 reset 键，程序将开始运行。

测试验证

将示例工程烧录到 EVB 后，开发者可以使用另一个运行 LE Observer 工程的开发板或者装有 LightBlue 之类 LE 应用的手机来进行测试。

与另一块开发板对测

请参考 LE Observer 中的与另一块开发板对测章节。

与手机对测

按 DUT 上的 reset 按钮， DUT 将开始发送不可连接的非定向广播。
1. 如果成功启动广播，会打印下面的 Debug Analyzer 日志。
2. 如果没有看到下列日志，说明广播启动失败。请检查软件和硬件环境是否配置正确。
```
[APP] !**GAP adv start
```

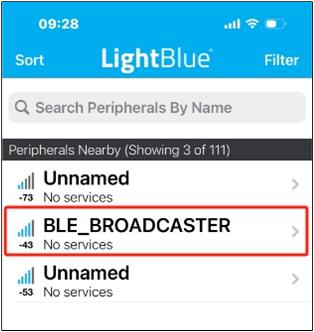

在iOS设备上打开 LightBlue 搜索 DUT，如图所示:

与 iOS 设备对测

开发者只能在手机端进行 scan 操作，因为 DUT 发送的广播是不可连接的。

代码介绍

本章的主要目的是帮助开发者熟悉 Broadcaster 角色相关的开发流程。本章将按照以下几个部分进行介绍：

源码路径中介绍项目目录和源代码文件。
Bluetooth Host 介绍中介绍了 Bluetooth Host 相关信息。
初始化中介绍 Broadcaster 相关 GAP 参数和 Bluetooth Host 初始化。
GAP 消息处理中介绍 Broadcaster 相关的 GAP 消息处理。

源码路径

工程目录: board\evb\ble_broadcaster。
源码目录: src\sample\ble_broadcaster。

ble_broadcaster 示例工程中的源文件当前被分为几个组，如下所示。

└── Project: broadcaster
    └── broadcaster
        └── include
        ├── lib                      Includes all binary symbol files that user application is built on.
            ├── ROM.lib
            ├── gap_utils.lib
            ├── lowerstack.lib
            └── rtl8752h_sdk.lib
        ├── cmsis                    Includes startup code.
        ├── peripheral               Includes all peripheral drivers and module code used by the application.
        └── app                      Includes the ble_broadcaster user application implementation.
            ├── app_task.c
            ├── broadcast_app.c
            ├── main.c
            └── overlay_mgr.c

示例工程使用与 upperstack_0_0 匹配的默认 GAP LIB，请参阅文档 Host Image 中的 GAP LIB 的使用方法以获取更多信息。

Bluetooth Host 介绍

示例工程默认使用 Bluetooth Host image 版本 upperstack_0_0，更多信息可参阅 Host Image。

关于 Bluetooth Host 所支持的蓝牙功能的详细信息，请参阅文件 bin\upperstack_img\upperstack_0_0\upperstack_config.h。

初始化

当 EVB 启动并且芯片复位时， main() 函数将被调用，它执行以下初始化函数：

int main(void)
{
  board_init();
  le_gap_init(0);
  gap_lib_init();
  app_le_gap_init();
  pwr_mgr_init();
  task_init();
  os_sched_start();

  return 0;
}

le_gap_init() 用于初始化 GAP 并配置链接个数。
app_le_gap_init() 用于初始化 GAP 参数，开发者可以自行配置广播参数(可参考 LE Host 中的 Advertising 参数的配置 )。

void app_le_gap_init(void)
{
    /* Advertising parameters */
    uint8_t  adv_evt_type = GAP_ADTYPE_ADV_NONCONN_IND;
    uint8_t  adv_direct_type = GAP_REMOTE_ADDR_LE_PUBLIC;
    uint8_t  adv_direct_addr[GAP_BD_ADDR_LEN] = {0};
    uint8_t  adv_chann_map = GAP_ADVCHAN_ALL;
    uint8_t  adv_filter_policy = GAP_ADV_FILTER_ANY;
    uint16_t adv_int_min = DEFAULT_ADVERTISING_INTERVAL_MIN;
    uint16_t adv_int_max = DEFAULT_ADVERTISING_INTERVAL_MIN;

    /* Set advertising parameters */
    le_adv_set_param(GAP_PARAM_ADV_EVENT_TYPE, sizeof(adv_evt_type), &adv_evt_type);
    le_adv_set_param(GAP_PARAM_ADV_DIRECT_ADDR_TYPE, sizeof(adv_direct_type), &adv_direct_type);
    le_adv_set_param(GAP_PARAM_ADV_DIRECT_ADDR, sizeof(adv_direct_addr), adv_direct_addr);
    le_adv_set_param(GAP_PARAM_ADV_CHANNEL_MAP, sizeof(adv_chann_map), &adv_chann_map);
    le_adv_set_param(GAP_PARAM_ADV_FILTER_POLICY, sizeof(adv_filter_policy), &adv_filter_policy);
    le_adv_set_param(GAP_PARAM_ADV_INTERVAL_MIN, sizeof(adv_int_min), &adv_int_min);
    le_adv_set_param(GAP_PARAM_ADV_INTERVAL_MAX, sizeof(adv_int_max), &adv_int_max);
    le_adv_set_param(GAP_PARAM_ADV_DATA, sizeof(adv_data), (void *)adv_data);
    le_adv_set_param(GAP_PARAM_SCAN_RSP_DATA, sizeof(scan_rsp_data), (void *)scan_rsp_data);
}

广播模式下的设备应使用不可连接广播发送数据。因此，参数 adv_evt_type 应该配置为以下类型： GAP_ADTYPE_ADV_NONCONN_IND。

更多关于 LE GAP 初始化和启动流程的信息可以查阅 LE Host 中的 GAP 参数的初始化。

GAP 消息处理

当 APP 从 Bluetooth Host 接收到 GAP 消息时，函数 app_handle_gap_msg() 会被调用。更多关于 GAP 消息的信息可以查阅 LE Host 中的蓝牙状态消息。

void app_handle_gap_msg(T_IO_MSG *p_gap_msg)
{
    T_LE_GAP_MSG gap_msg;
    memcpy(&gap_msg, &p_gap_msg->u.param, sizeof(p_gap_msg->u.param));

    APP_PRINT_TRACE1("app_handle_gap_msg: subtype %d", p_gap_msg->subtype);
    switch (p_gap_msg->subtype)
    {
    case GAP_MSG_LE_DEV_STATE_CHANGE:
        {
            app_handle_dev_state_evt(gap_msg.msg_data.gap_dev_state_change.new_state,
                                     gap_msg.msg_data.gap_dev_state_change.cause);
        }
        break;

    default:
        APP_PRINT_ERROR1("app_handle_gap_msg: unknown subtype %d", p_gap_msg->subtype);
        break;
    }
}

ble_broadcaster 示例工程会在收到 GAP_INIT_STATE_STACK_READY 时调用 le_adv_start() 来启动广播。如果 le_adv_start() 返回 true，说明 Bluetooth Host 已经接收了这个命令并准备执行，当这个命令执行完成后，Bluetooth Host将发送 GAP_ADV_STATE_ADVERTISING 给 app_handle_dev_state_evt()。当 ble_broadcaster 示例工程在开发板上运行时，设备将发送不可连接广播。

void app_handle_dev_state_evt(T_GAP_DEV_STATE new_state, uint16_t cause)
{
    APP_PRINT_INFO3("app_handle_dev_state_evt: init state %d, adv state %d, cause 0x%x",
                    new_state.gap_init_state, new_state.gap_adv_state, cause);
    if (gap_dev_state.gap_init_state != new_state.gap_init_state)
    {
        if (new_state.gap_init_state == GAP_INIT_STATE_STACK_READY)
        {
            APP_PRINT_INFO0("GAP stack ready");
            /*stack ready*/
            le_adv_start();
        }
    }

    if (gap_dev_state.gap_adv_state != new_state.gap_adv_state)
    {
        if (new_state.gap_adv_state == GAP_ADV_STATE_IDLE)
        {
            APP_PRINT_INFO0("GAP adv stoped");
        }
        else if (new_state.gap_adv_state == GAP_ADV_STATE_ADVERTISING)
        {
            APP_PRINT_INFO0("GAP adv start");
        }
    }

    gap_dev_state = new_state;
}

常见问题

如何修改 Advertising Data 参数？

Advertising data 定义在数组 adv_data 中，开发者可以直接修改数组的内容来修改广播数据。

static uint8_t adv_data[] =
{
  /* Flags */
  0x02,             /* length */
  GAP_ADTYPE_FLAGS, /* type="Flags" */
  GAP_ADTYPE_FLAGS_BREDR_NOT_SUPPORTED,

  /* Local name */
  0x10,
  GAP_ADTYPE_LOCAL_NAME_COMPLETE,
  'B', 'L', 'E', '_', 'B', 'R', 'O', 'A', 'D', 'C', 'A', 'S', 'T', 'E', 'R'
};
