OTA

OTA（空中升级）技术是指通过蓝牙传输，对 RTL8752H 系列设备中的 Flash 存储的 image 和 data 进行空中升级的一种技术。OTA 技术提供了一种高效且便捷的方式，使设备可以远程接收和安装更新，而无需物理连接或手动干预。SDK 通过无线方式支持 OTA 功能，使其能够兼容运行 Android 和 iOS 系统的设备。具体来说，SDK 利用 GATT（通用属性规范）协议进行蓝牙数据传输，以确保更新过程的稳定性和可靠性。此外，OTA 更新不仅可以提高设备的性能和功能，还能修复已知的漏洞和安全问题，从而提升用户体验和设备的安全性。

../../../_images/OTA_overview.png

OTA 示意图

方案介绍

OTA 方案根据 Flash布局 排布的不同，可以分为以下两种：

  • 支持 Bank 切换
    OTA Bank0 和 OTA Bank1 将作为彼此的备份固件存储区。在固件更新期间，这两个存储区可以相互切换使用，从而确保在固件更新失败时能够回滚到之前的备份固件，保证系统的稳定性和安全性。
  • 不支持 Bank 切换
    OTA Bank1 不需要分配空间，OTA TMP 区需要分配，且大小必须不小于 OTA Bank0 最大的 image 大小，相对节约 Flash 空间。 OTA 传输完成，Boot Loader 会将 OTA TMP 区数据搬到 OTA Bank0 指定 image 区域，再重启生效，所以相对增加了 OTA 升级完成的重启时间。

备注

  • 支持 Bank 切换方案需要维护两个 Bank 对应地址的 image，Realtek 默认发布的 image 只支持运行在 Bank0，如果需要运行在 Bank1，需要联系 Realtek 获取。

  • 在不支持 Bank 切换方案中还支持压缩 OTA 方案，在升级时使用 LZMA 压缩算法将 image 压缩再传输到 OTA TMP 区，压缩率大约为 70% ，可以解决 Flash 空间不足的问题。该方案默认不开启，需要联系 Realtek 获取定制 ROM Patch 支持。

流程说明

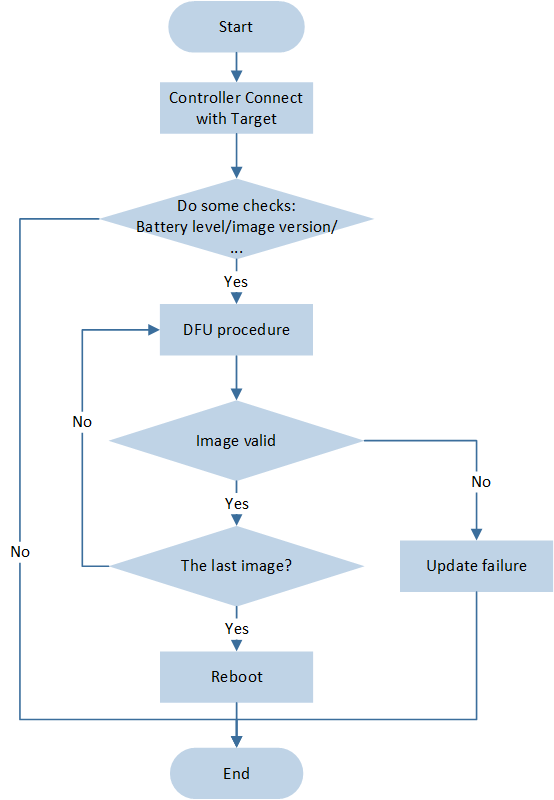

OTA 升级流程如下，从图中可以更清晰地理解 OTA 更新的整体流程和各个模块的交互关系。其中手机是 Controller，SoC 是 Target。在 OTA 开始之前，Controller 与 Target 建立连接。随后，Controller 获取 Target 信息判断是否允许升级。

../../../_images/OTA_flow.png

OTA 升级流程

传输协议

OTA 升级根据传输协议不同分为静默升级和普通升级。

  • 静默升级

    升级 image 的过程中，设备原来的功能可以正常使用，升级完成后，只需很短的重启时间，程序自动切换到新的功能。

  • 普通升级

    OTA 功能稳定，但升级过程需要将设备切换到 DFU mode，设备原有的功能无法使用，需要等待升级完成。

备注

上述两种升级方式都会使用到 OTA Service 和 DFU Service。

  • OTA Service：用于获取设备信息或进入 DFU mode。

  • DFU Service：用于执行升级过程。

OTA Service

OTA Service 的 UUID 及 Characteristics 如下：

{0x12, 0xA2, 0x4D, 0x2E, 0xFE, 0x14, 0x48, 0x8e, 0x93, 0xD2, 0x17, 0x3C, 0xFF, 0xD0, 0x00, 0x00}
OTA Service Characteristics

特征名称

要求

UUID

属性

格式

值

介绍

OTA CMD

Mandatory

0xFFD1

Write Without Response

Uint8

1

允许设备进入 DFU mode 的控制端点

Device Mac

Mandatory

0xFFD2

Read

Uint8*6

XX:XX:XX:XX:XX:XX

读取设备的蓝牙地址用于和 DFU mode 中的蓝牙地址进行比较

Device Info

Mandatory

0xFFF1

Read

Device info 格式

Device info 格式

读取设备的固件基本信息

Image Counter

Optional

0xFFF2

Write Response

Uint8

0xNN

告知设备接下来有多少个 image 文件需要写入

Image Version

Mandatory

0xFFE0~FFEF

Read

Uint32*N

0xNNNNNNNN

读取设备的 image 版本
Device info 格式 (OTA version = 1)

字节

值

Byte0

ic_type

Byte1

spec version

Byte2

secure version

Byte3

Bit0: buffer check

0: 不支持buffer check

1: 支持buffer check

Bit1: AES

0: 关闭AES

1: 开启AES

Bit2: encryption mode

0: 加密前16字节

1: 加密 16*N 字节

Bit3: copy image

0: 不支持copy image

1: 支持copy image

Bit4: multi image

0: 一次更新单个image

1: 一次更新多个image

Bit5: handshake

0: 不支持handshake

1: 支持handshake

Bit6: compress mode

0: 不支持ota image compressed

1: 支持ota image compressed

Byte4~5

max buffer size

Byte6

temp bank size (unit: 4KB)

Byte7

reserved

Byte8~11

Indications for each image version. Each indication uses 2 bits.

00: image不存在

01: image位于bank0, OTA需要升级bank1 image

10: image位于bank1, OTA需要升级bank0 image

11: image是单独的，OTA需要单独升级image

Byte12~13

ctrl header offset

ctrl header在 image header 中的偏移

Byte14~15

compressed ctrl header offset

compressed ctrl header 在 image header 中的偏移

DFU Service

DFU Service 的 uuid 和 Characteristics 如下：

{0x12, 0xA2, 0x4D, 0x2E, 0xFE, 0x14, 0x48, 0x8e, 0x93, 0xD2, 0x17, 0x3C, 0x87, 0x62, 0x00, 0x00}

  • Data Characteristic：接受 image 的数据通道，属性 write no response。

  • Control Point Characteristic：接受控制指令的通道，属性 write/notification。

DFU Service 支持的所有 control point 如下表：

DFU Opcode

Opcode值

程序

要求

属性

参数说明

响应参数

0x01

Start DFU

Mandatory

Write

crc16(UINT16)

ic_type(UINT8)

secure_version(UINT8)

ctrl_flag.value(UINT16)

image_id(UINT16)

payload_len(UINT32)

start_dfu_mode(UINT8)

None

0x02

Receive FW Image Information

Mandatory

Write

image_id(UINT16)

cur_offset(UINT32)

None

0x03

Validate FW

Mandatory

Write

image_id(UINT16)

None

0x04

Activate Image and Reset

Mandatory

Write

None

None

0x05

Reset System

Mandatory

Write

None

None

0x06

Report Received Image Information

Mandatory

Write

image_id(UINT16)

origin_image_version(UINT32)

cur_offset(UINT32)

0x07

Connection Parameter Update

Mandatory

Write

connIntervalMin(UINT16)

connIntervalMax(UINT16)

connLatency(UINT16)

supervisionTimeout(UINT16)

None

0x09

Buffer Check Enable

Mandatory

Write

image_id(UINT16)

Max buffer size(UINT16)

Mtu size(UINT16)

0x0A

Buffer Check Size & CRC

Mandatory

Write

mBufferSize(UINT16)

mCRC(UINT16)

Next send offset(UINT32)

0x0B

IC Type

Optional

Write

None

ic_type(UINT8)

备注

  • 在收到 image control header 后，会将 image control header 中的 not_ready 临时写成 1 再写入 flash 中。当 image 传输完成，并且 image 完整性校验成功后，修改备份区 image 中的 not_ready 为 0，标识备份区 image 有效。这样设计是当 OTA 传输中断时，BootLoader 很容易识别这个 image 是否是 ready 状态。

  • 在数据传输过程中，如果采用 AES 加密，每 16 字节的数据都会进行加密，最后小于 16 字节的部分将不进行加密，直接发送。接收端在收到数据后，需要首先对加密部分进行解密。

  • 如果启用 buffer check，当收满 buffer check size 后，再写入 flash。

OTA 协议流程

OTA 升级时会通过 OTA Service 和 DFU Service 将待升级的 image 传输到升级区域，传输完成后会进行重启由 Bootloader 完成激活流程。

传输流程

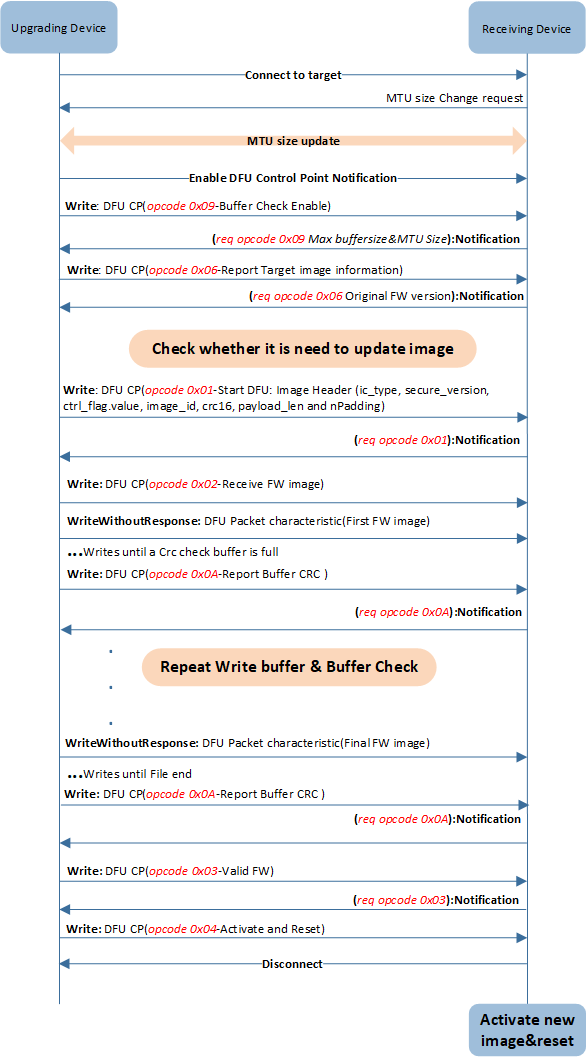

../../../_images/OTA_Bluetooth_transmission_process.png

OTA 蓝牙传输流程

激活流程

  • 组合升级

    在将 image 数据写入 OTA TMP 区时，会去计算 OTA TMP 区剩余空间能否放得下下一个需要写入的 image 文件，如果可以放下则继续将下一个 image 文件写入 OTA TMP 区，当放不下时会先重启将 OTA TMP 区数据搬到 OTA Bank0 区域，拷贝激活生效之后，再升级其他文件。

  • 非组合升级

    当打包待升级文件中包含 Patch、APP 或者 APP DATA，需要一个文件升级验证成功，重启拷贝激活生效之后，再升级下一个文件。

当打包待升级文件中包含 OTA Header file、Patch、APP 或者 APP DATA，需要一个文件传输验证成功，再传输验证下一个文件。等所有文件都传输验证成功后，才能进行重启，否则本次升级无效。原因是切换 Bank 方案，需要 Bank 区所有文件都一起生效，才能正常运行。

工具指南

以下是 OTA 升级过程中所需工具。

OTA 升级工具

工具

说明

路径

Flash Map Generate Tool

生成 flash_map.h、flash map.ini 和 OTA Header file

RTL8752H-SDK-Vx.x.x\tool\BeeMPTool_vx.x.x.xBeeMPTool\tools\FlashMapGenerateTool.exe

MP Pack Tool

打包 OTA 文件

RTL8752H-SDK-Vx.x.x\tool\BeeMPTool_vx.x.x.xBeeMPTool\tools\MPPackTool.exe

APP Data Tool

生成可被打包的 APP Data 文件

RTL8752H-SDK-Vx.x.x\tool\Gadgets\AppData

User Data Tool

生成可被打包的 User Data 文件

RTL8752H-SDK-Vx.x.x\tool\Gadgets\UserData

备注

Flash Map Generate Tool 以及 MP Pack Tool 的使用将按照是否支持 Bank 切换分两种方案进行介绍。

支持 Bank 切换

支持 Bank 切换方案 Flash 布局示例如下：

支持 Bank 切换方案 Flash 布局示例

flash 总大小为 1MB 的示例布局

大小（字节）

起始地址

Reserved

4K

0x00800000

OEM Header

4K

0x00801000

OTA Bank0

344K

0x00802000

  • OTA Header

4K

0x00802000

  • Secure Boot Loader code

4K

0x0080A000

  • ROM Patch code

28K

0x00803000

  • BT Stack Patch code

28K

0x0080B000

  • Upperstack code

144K

0x00812000

  • APP code

132K

0x00836000

  • APP data1

0K

0x00857000

  • APP data2

0K

0x00857000

  • APP data3

0K

0x00857000

  • APP data4

0K

0x00857000

  • APP data5

0K

0x00857000

  • APP Config File

4K

0x00857000

OTA Bank1

344K

0x00858000

  • OTA Header

4K

0x00858000

  • Secure Boot Loader code

4K

0x00860000

  • ROM Patch code

28K

0x00859000

  • BT Stack Patch code

28K

0x00861000

  • Upperstack code

144K

0x00868000

  • APP code

132K

0x0088C000

  • APP data1

0K

0x008AD000

  • APP data2

0K

0x008AD000

  • APP data3

0K

0x008AD000

  • APP data4

0K

0x008AD000

  • APP data5

0K

0x008AD000

  • APP Config File

4K

0x008AD000

FTL

16K

0x008AE000

OTA TMP

0K

0x008B2000

user data1

0K

0x008B2000

user data2

0K

0x008B2000

备注

Flash 布局需要根据用户实际 image 和 data 的大小进行合理划分。

操作步骤：

  1. 使用 Flash Map Generate Tool 生成 flash map.ini、flash_map.h、 Bank0 OTA Header file 和 Bank1 OTA Header file。

    1. Flash Size 选择合适的大小。

    2. Support OTA Switch 选择 Enable。

    3. 设置两级 flash layout。

    4. 点击 Confirm 完成 flash layout 设置。

    5. Version 处修改 OTA Header file 版本。

    6. 点击 Confirm 生成 flash_map.h，flash map.ini，Bank0 OTA Header file 和 Bank1 OTA Header file。

    ../../../_images/dual_bank_Flash_layout_config.png

    设置 Flash 布局并生成 OTA Header —— 支持 Bank 切换

    备注

    打包用的 OTA Header 版本号要比原来运行的高，这样 OTA 升级完新 Bank 才能正常生效。

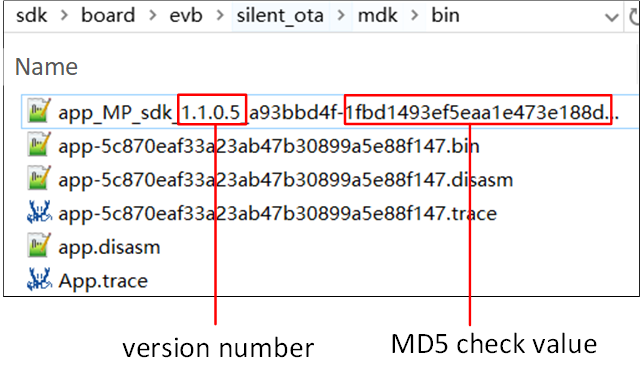

  2. 将 flash map.ini 文件拷贝到工程文件上级目录下，编译链接生成 app_MP_sdk#####+version+MD5.bin 的文件供打包使用。

    ../../../_images/Build_APP_image.png

    编译 APP 文件

    备注

    • 支持 Bank 切换的方案需要编译 OTA Bank0 和 OTA Bank1 的 APP image。

    • Realtek 发布的 SDK 中，demo APP 工程默认编译的是 OTA Bank0 的 APP image。编译 OTA Bank1 的 APP image 需要将工程文件上级目录下 mem_config.h 中的 #define APP_BANK 修改为 1，具体代码如下：

    /** @brief set app bank to support OTA: 1 is ota bank1, 0 is ota bank0 */
#define APP_BANK                                1

  3. 获取 OTA Bank1 的 ROM Patch，BT Stack Patch，Secure Boot Loader 和 Upperstack image。

    备注

    SDK 中发布的 ROM Patch，BT Stack Patch，Secure Boot Loader 和 Upperstack image 默认运行在 OTA Bank0，如果选用支持 Bank 切换方案，请咨询 Realtek 对应发布运行在 OTA Bank1 的 ROM Patch，BT Stack Patch，Secure Boot Loader 和 Upperstack image。

  4. 生成打包文件，默认在软件同目录下生成 ImgPacketFile-xxxxxx.bin，此文件为升级用的打包文件。

    1. 选择 ForOTA 选项。

    2. 加载生成的 flash map.ini。

    3. 点击 Browse 加载所有 OTA Bank0 和 Bank1 image。

    4. 点击 Confirm 生成打包文件。

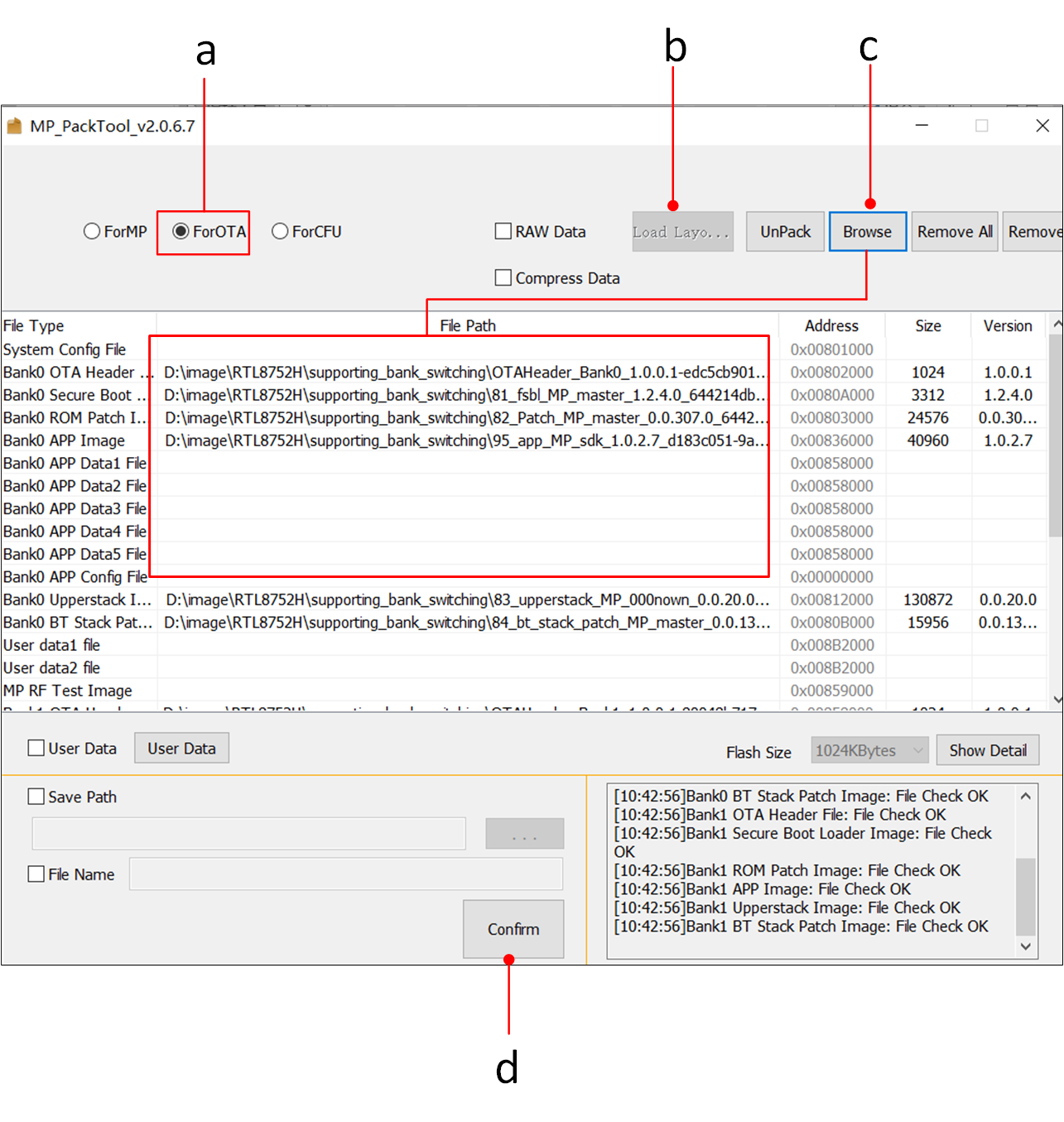

    ../../../_images/MPPackTool_dual_bank.png

    打包文件 — 支持 Bank 切换

    备注

    • Bank 内 Flash 布局中定义的内容都需要进行打包，缺一不可。

    • 建议 Bank0 和 Bank1 一起打包。

不支持 Bank 切换

不支持 Bank 切换方案 Flash 布局示例如下：

不支持 Bank 切换方案 Flash 布局示例

flash总大小为 512KB 的示例布局

大小 (字节)

起始地址

Reserved

4K

0x00800000

OEM Header

4K

0x00801000

OTA Bank0

344K

0x00802000

  • OTA Header

4K

0x00802000

  • Secure Boot Loader code

4K

0x0080A000

  • ROM Patch code

28K

0x00803000

  • BT Stack Patch code

28K

0x0080B000

  • Upperstack code

144K

0x00812000

  • APP code

132K

0x00836000

  • APP data1

0K

0x00857000

  • APP data2

0K

0x00857000

  • APP data3

0K

0x00857000

  • APP data4

0K

0x00857000

  • APP data5

0K

0x00857000

  • APP Config File

4K

0x00857000

OTA Bank1(等于0)

0K

0x00858000

FTL

16K

0x00858000

OTA TMP

144K

0x0085C000

user data1

0K

0x00880000

user data2

0K

0x00880000

备注

此处没有分配 APP data，Flash 布局需要根据用户实际 image 和 data 的大小进行合理划分。

操作步骤：

  1. 使用 Flash Map Generate Tool 生成 flash map.ini、flash_map.h 和 Bank0 OTA Header file。

    1. Flash Size 选择合适的大小。

    2. Support OTA Switch 选择 Disable。

    3. 设置两级 flash layout。

    4. 点击 Confirm 完成 flash layout 设置。

    5. Version 处修改 OTA Header file 版本。

    6. 点击 Confirm 生成 flash_map.h、flash map.ini 和 Bank0 OTA Header file。

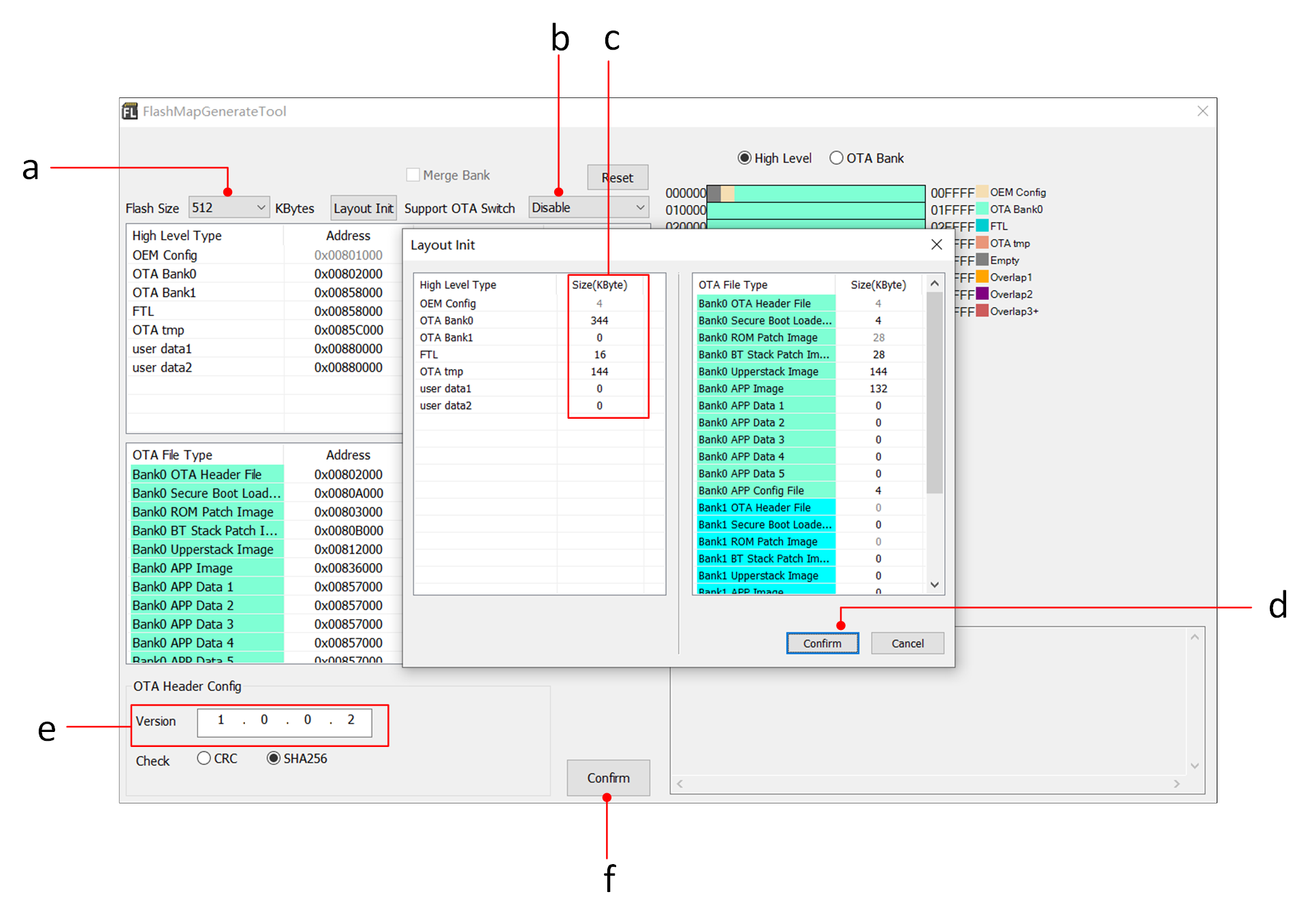

    ../../../_images/single_bank_Flash_layout_config.png

    设置 Flash 布局并生成 OTA Header — 不支持 Bank 切换

    备注

    此处生成的 flash map.ini 需要和 SoC 内部使用的 flash map.ini 保持一致。

  2. 将 flash_map.h 复制到工程文件上级目录下，编译链接生成 app_MP_sdk#####+version+MD5.bin 的文件供打包使用。

    备注

    不支持 Bank 切换的方案 只需要编译 OTA Bank0 的 image ，配置见工程文件上级目录下的 mem_config.h 中的 #define APP_BANK ，具体代码如下：

    /* @brief set app bank to support OTA: 1 is ota bank1, 0 is ota bank0 */
#define APP_BANK                                0

  3. 生成打包文件，默认在软件同目录下生成 ImgPacketFile-xxxxxx.bin，此文件为升级用的打包文件。

    1. 选择 ForOTA 选项。

    2. 加载生成的 flash map.ini。

    3. 点击 Browse 加载 OTA Bank0 image。

    4. 点击 Confirm 生成打包文件。

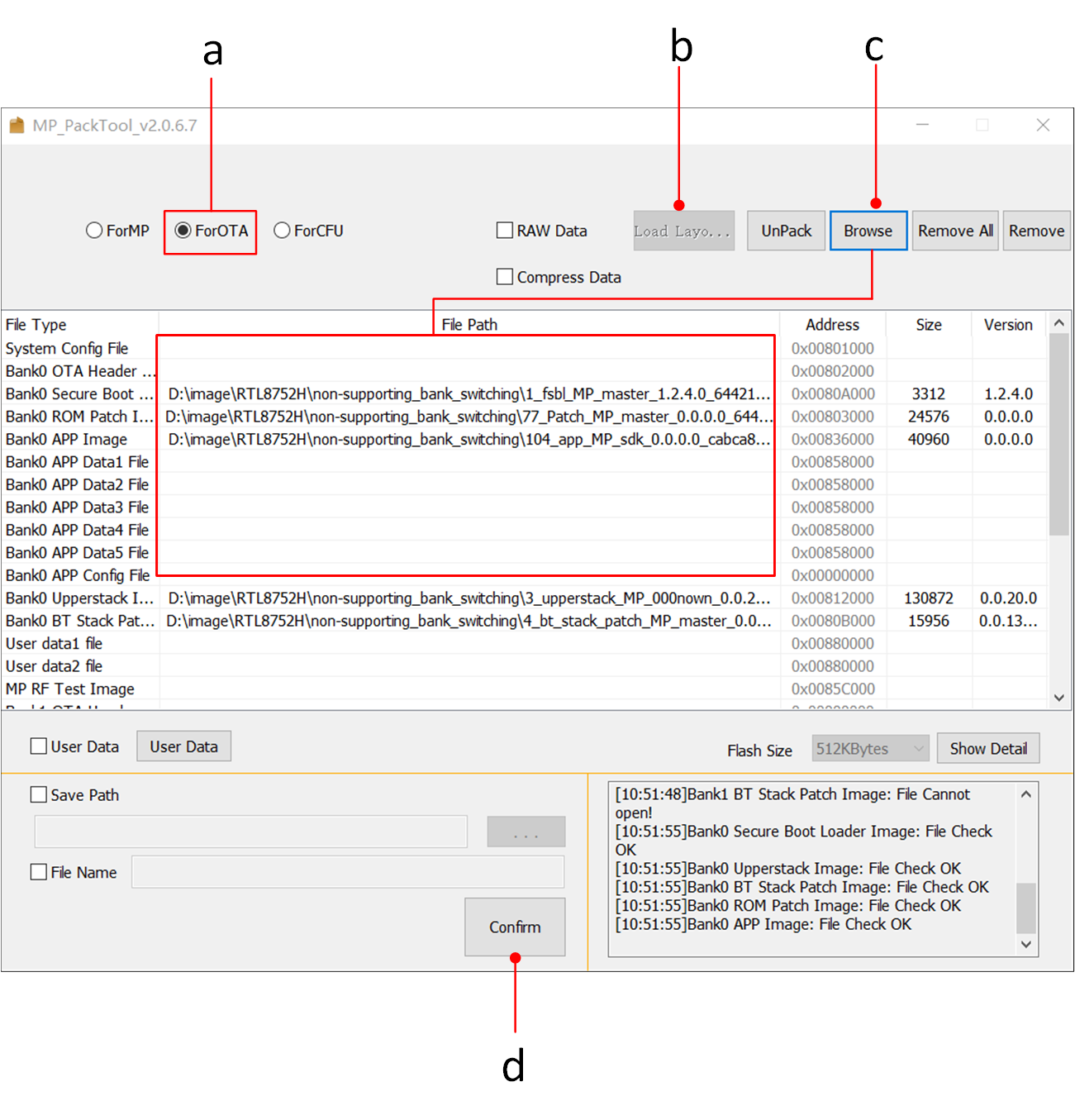

    ../../../_images/MPPackTool_single_bank.png

    打包文件 —— 不支持 Bank 切换

    备注

    • Bank0 OTA Header file 在不支持 Bank 切换方案时不允许打包。

    • 如果只需要更新 Patch Image 或者 APP Image ，可只打包其中一个。

APP Data 升级

APP Data Tool 是将原始 APP Data 的 bin 文件转换成可通过 MP Tool 烧录到 Flash 中的 APP Data 类型的 image 。

APP Data Tool 处理后，会在原始的 APP data 前面添加一个 512 bytes MP header 和 1024 bytes image header ，分别用于 MP Tool 烧录和 Bootloader 校验。假设原始的 APP Data 的 bin 文件的大小是 120KB ，最后烧录到 flash 中将是 1024 bytes image header 加上 120KB 的 APP data payload 。

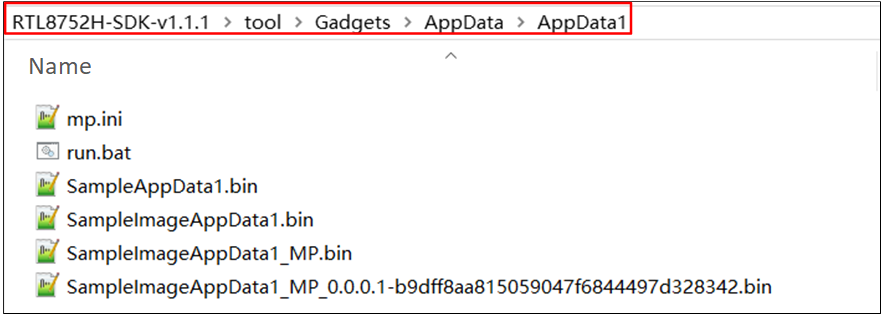

接下来以 APP Data1 为例进行说明， 具体路径如下：

../../../_images/app_data_tool.png

APP Data1

  1. 文件说明：

    1. SampleAppData1.bin 是原始的 APP Data 的 bin 文件。

    2. SampleImageAppData1_MP_0.0.0.1-b9dff8aa815059047f6844497d328342.bin 是由 Tool 生成的用于烧录的 APP Data1 的 bin 文件。

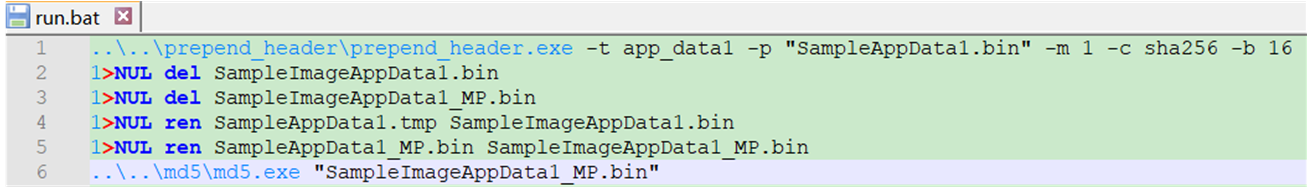

  2. 打开 run.bat，将以下所有 SampleAppData1 部分替换成需要处理的 APP Data 的 bin 文件名。

    ../../../_images/run.bat.png

    run.bat

    备注

    注意最后一行中的必须是 xxx_MP.bin，后缀“_MP”不可更改。

  3. 运行 run.bat，将会额外生成 3 个文件：

    1. SampleImageAppData1.bin：在原始的 APP Data 的 bin 文件上添加了 1024 bytes image header 的 bin 文件。

    2. SampleImageAppData1_MP.bin：在 SampleImageAppData1.bin 文件上再添加了 512 bytes MP Header 的 bin 文件。

    3. SampleImageAppData1_MP_0.0.0.1-b9dff8aa815059047f6844497d328342.bin：在 xxx_MP.bin 的基础上计算了 MD5 的校验值。

    备注

    注意只有同时带有 _MP 和 MD5 校验的 bin 文件才可以最后用于烧录和 OTA。

User Data 升级

User Data 主要用来存放不会影响到系统功能的数据。User Data 的升级策略与其他 image 不同。对于其他 image，会先将其传输到 OTA TMP 区域，而 User Data 则直接传输到其对应的 Flash 地址上。

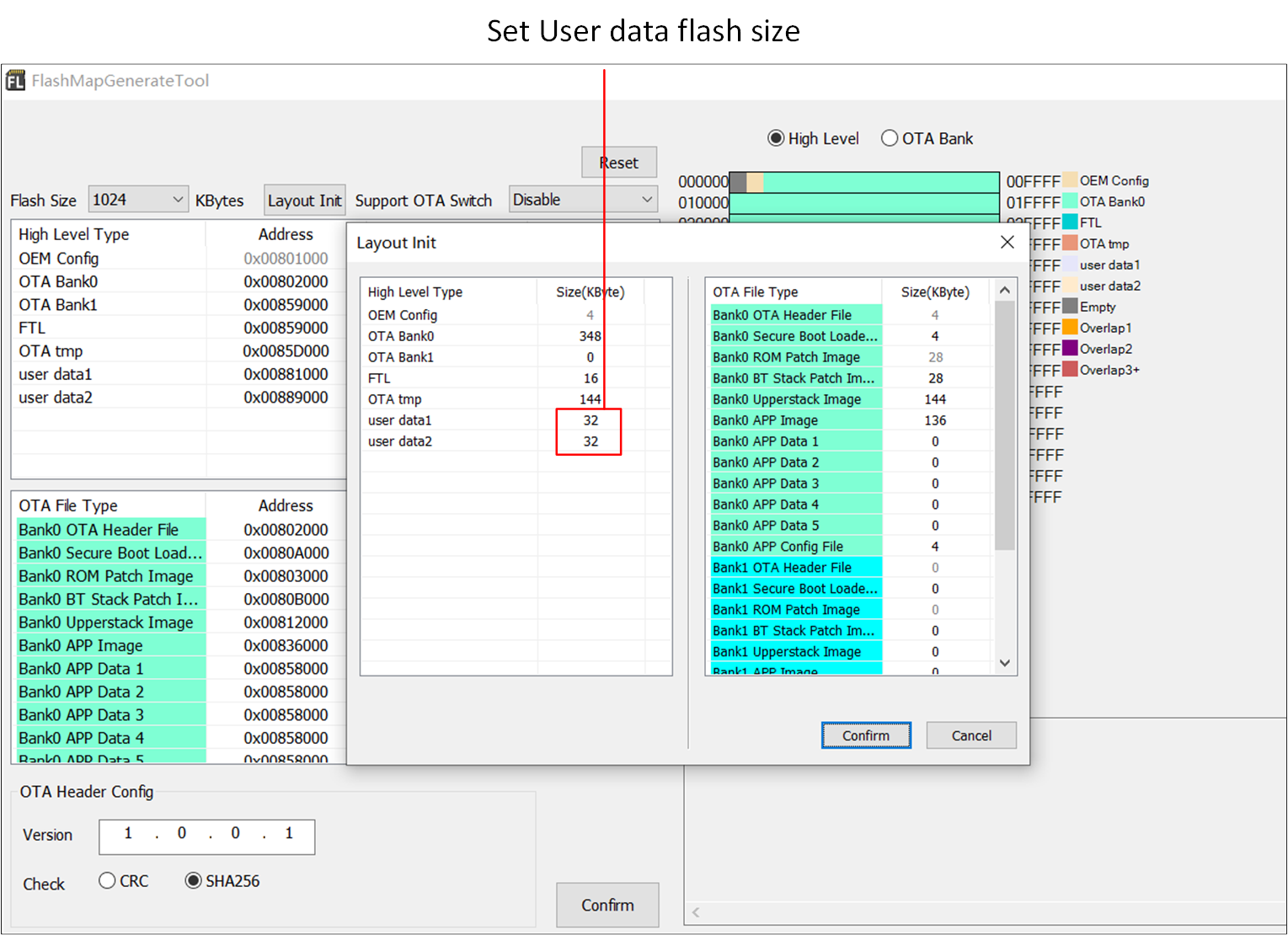

下面以 1M byte 的 Flash 为例，介绍 User Data 升级。Flash 布局示例如下：

User Data 升级 Flash 布局示例

Flash 总大小为 1MB 的示例布局

大小(字节)

起始地址

Reserved

4K

0x00800000

OEM Header

4K

0x00801000

OTA Bank0

344K

0x00802000

  • OTA Header

4K

0x00802000

  • Secure Boot Loader code

4K

0x0080A000

  • Platform Patch code

28K

0x00803000

  • BT Stack Patch code

28K

0x0080B000

  • Upperstack code

144K

0x00812000

  • APP code

136K

0x00836000

  • APP data1

0K

0x00858000

  • APP data2

0K

0x00858000

  • APP data3

0K

0x00858000

  • APP data4

0K

0x00858000

  • APP data5

0K

0x00858000

  • APP Config File

4K

0x00858000

OTA Bank1(等于0)

0K

0x00859000

FTL

16K

0x00859000

OTA TMP

144K

0x0085D000

user data1

32K

0x00881000

user data2

32K

0x00889000

操作步骤：

  1. 使用 Flash Map Generate Tool 生成 flash map.ini、flash_map.h 和 Bank0 OTA Header file。

    ../../../_images/user_data_Flash_layout_config.png

    设置 Flash 布局并生成 OTA Header —— User Data 升级

    备注

    此处生成的 flash map.ini 需要和 SoC 内部使用的 flash map.ini 保持一致。

  2. 双击 RTL8752H-SDK-Vx.x.x\tool\Gadgets\UserData 中的脚本生成可支持打包的 User Data 文件。

  3. 生成打包文件，默认在软件同目录下生成 ImgPacketFile-xxxxxx.bin，此文件为升级用的打包文件。

    1. 选择 ForOTA 选项。

    2. 加载生成的 flash map.ini。

    3. 点击 Browse 加载 User Data image。

    4. 点击 Confirm 生成打包文件。

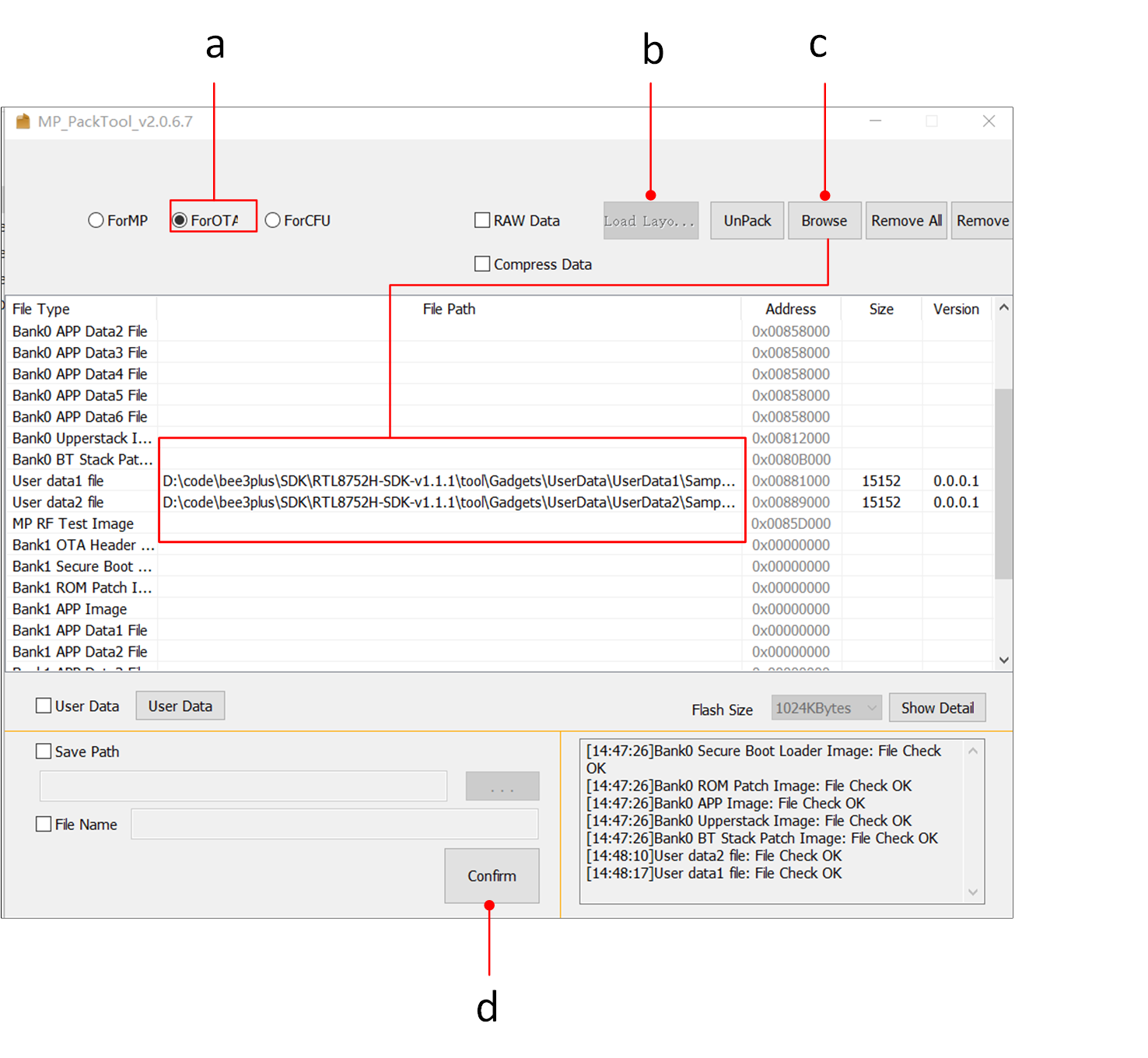

    ../../../_images/MPPackTool_user_data.png

    打包文件 —— User Data 升级

    备注

    • 如果只需要更新某一个 User Data，可只打包其中一个。

    • 允许将 User Data 和其他 image 一起打包升级。
