3D模型 (3D Model)

该控件支持加载由 .obj 和 .mtl 文件组成的3D模型，并支持添加动画特效。

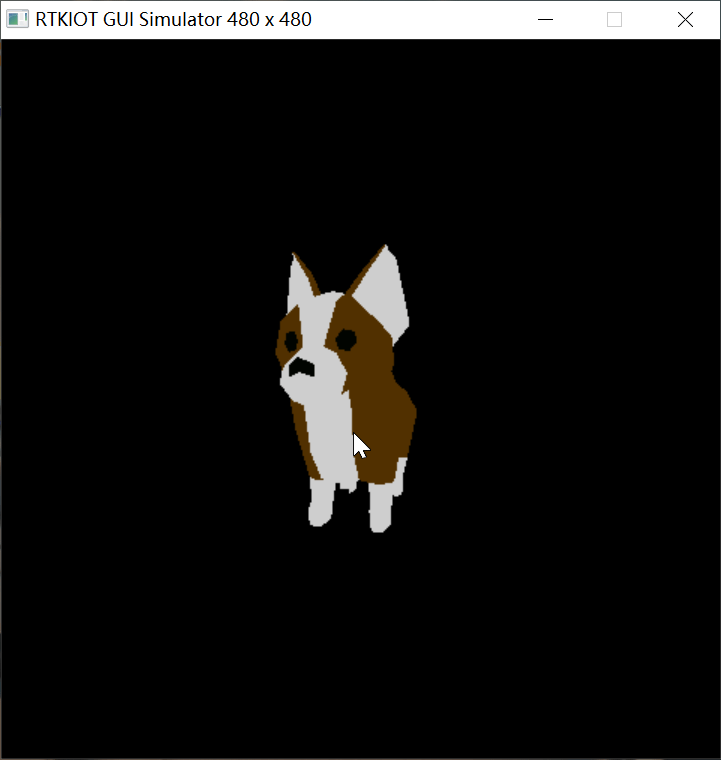

GUI加载3D模型

1. 3D模型组成部分

   • .obj 文件：存储3D模型的几何数据，包括顶点、法线、纹理坐标、面等。

   • .mtl 文件：描述3D模型材质的属性，包括颜色、光泽度、透明度和纹理映射等。

   • 图片文件：模型中使用到的贴图。



   3D模型组成示例

2. 3D模型解析并生成3D信息描述子

   • 调用脚本处理 .obj 文件。



   脚本处理

   • 生成3D信息描述子，该文件包含obj解析数据、mtl解析数据以及纹理贴图。



   生成二进制数组

3. GUI加载描述子

   将包含obj解析数据、mtl解析数据和图片数据的desc文件放入工程目录下，并在 gui_3d_create() 中加载。

   示例:

   void *test_3d = gui_3d_create(gui_obj_get_root(), "3d-widget", (void *)_acdesc, 0, 0, 480, 480);


3D控件用法

创建控件

使用 gui_3d_create() 创建3D模型，导入的 desc_addr 文件即为脚本中提取的解析数据。

全局形状变换

使用 gui_3d_set_global_shape_transform_cb() 对3D模型进行整体变换，其中 cb 为物体的所有面设置相同的形状变换。该函数中的 world 和 camera 代表了3D对象的世界坐标变换和相机视角投影，矩形面还支持设置 light 光照信息。

局部形状变换

使用 gui_3d_set_local_shape_transform_cb() 对3D模型进行局部变换，其中 cb 可以为物体的每个面设置不同的形状变换， face_index 为指定变换的面。该函数中的 world 和 camera 代表了3D对象的世界坐标变换和相机视角投影，矩形面还支持设置 light 光照信息。

世界变换

初始化函数为 gui_3d_world_inititalize(gui_3d_matrix_t *world, float x, float y, float z, float rotX, float rotY, float rotZ, float scale) 。

• world：指向世界变换矩阵的指针，将3D对象从模型坐标系转换到世界坐标系。

• x：沿X轴进行平移的距离，用以确定对象在世界坐标系中X方向上的位置。

• y：沿Y轴进行平移的距离，用以确定对象在世界坐标系中Y方向上的位置。

• z：沿Z轴进行平移的距离，用以确定对象在世界坐标系中Z方向上的位置。

• rotX：绕X轴旋转的角度（单位：度）。

• rotY：绕Y轴旋转的角度（单位：度）。

• rotZ：绕Z轴旋转的角度（单位：度）。

• scale：统一缩放系数，用于在各个方向上等比例地缩放对象。

作用：

1. 世界变换矩阵通常负责将模型坐标系转换到世界坐标系。例如，如果有一个物体位于模型坐标系的原点，通过世界变换，它可以被放置到场景中的任意位置并进行旋转缩放。

2. 对每个面进行独立的世界变换可以实现局部动画或静态展示。

3. 不同的面可以共享同一个世界矩阵，也可以使用 gui_3d_calculator_matrix(gui_3d_matrix_t *matrix, float x, float y, float z, gui_point_4d_t point, gui_vector_4d_t vector, float degrees, float scale) 为每个面生成不同的矩阵以实现个性化的局部变换。

相机变换

初始化函数为 gui_3d_camera_UVN_initialize(gui_3d_camera_t *camera, gui_point_4d_t cameraPosition, gui_point_4d_t cameraTarget, float near, float far, float fov, float viewPortWidth, float viewPortHeight) 。

• camera：指向相机结构体的指针，用于初始化相机的属性。

• cameraPosition：相机在世界坐标系中的位置。

• cameraTarget：相机所指向的目标点，即相机视线的焦点。

• near：近裁剪平面距离，定义了相机截取视锥体的近端平面到相机的距离，所有靠近相机而小于这个距离的物体将被裁剪掉。

• far：远裁剪平面距离，定义了视锥体远端平面到相机的距离，所有远离相机而大于这个距离的物体将被裁剪掉。

• fov：视野范围，通常以垂直角度（单位：度）表示，定义了相机的开阔程度，即相机视锥体的张开角度。

• viewPortWidth：视口的宽度，定义渲染目标或窗口的横向尺寸。

• viewPortHeight：视口的高度，定义渲染目标或窗口的纵向尺寸。

作用：

1. 相机变换定义了观察者在场景中的位置和方向，它将世界坐标系转换到摄像机坐标系。

2. 通过操作相机，可以实现不同的视角，例如平移摄像机位置和改变观察方向。

光照信息

初始化函数为 gui_3d_light_inititalize(gui_3d_light_t *light, gui_point_4d_t lightPosition, gui_point_4d_t lightTarget, float included_angle, float blend_ratio, gui_3d_RGBAcolor_t color) 。

• light：指向光源结构体的指针，用于初始化光源的属性。

• lightPosition：光源在世界坐标系中的位置。

• lightTarget：光源的目标位置，定义光源照射的方向。

• included_angle：光的锥形角度（单位：度），即图中的 \(\alpha\) 角，它决定聚光灯的光照范围，即图中聚光灯的外圈范围。

• blend_ratio：光照融合区比例，定义聚光边缘的柔和度，范围为0~1，决定图中的 \(\beta\) 角，其值通过以下公式计算得出：

  \[β = α (1 - ratio)\]

  融合区域即为下图中的聚光灯内圈到外圈的范围，在内圈内光照强度一致，内圈到外圈光照强度逐渐衰减。

• color：光源的颜色，格式为RGBA8888。

聚光灯效果示例

作用：

1. 光源类型为聚光灯，其属性包含初始位置、光源朝向、锥形角度、融合区比例和光源颜色。

2. 对每个面或对象局部调整光照可以营造不同的视觉风格。

设置动画

gui_obj_create_timer() 函数可以为3D对象设置动画属性，其中 callback 为动画更新的回调函数。

示例

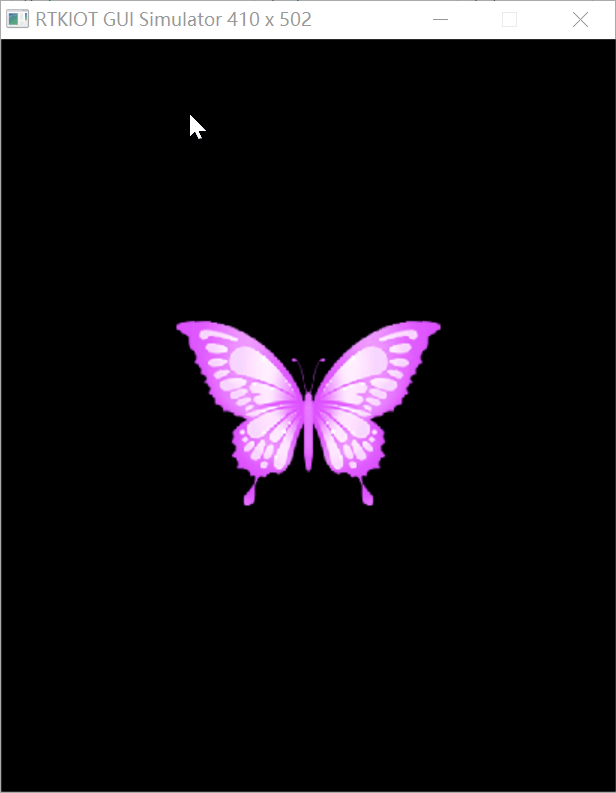

3D蝴蝶

该模型全部由矩形面组成，调用 gui_3d_set_local_shape_transform_cb() 为不同面设置局部变换可以制作动画效果。

#include "guidef.h"
#include "gui_img.h"
#include "gui_obj.h"
#include "string.h"
#include "stdio.h"
#include "stdlib.h"
#include "gui_server.h"
#include "gui_components_init.h"
#include "gui_canvas.h"
#include "gui_3d.h"

#include "butterfly/desc.txt"
#include "math.h"
#include "tp_algo.h"

static int frame_counter = 0;
static float wing_angle = 0.0f;
static float butterfly_x = 0.0f;
static float butterfly_y = 0.0f;
static float butterfly_z = 0.0f;
static float butterfly_rz = 0.0f;

bool is_moving_to_target = false;
static float target_dx = 0.0f;
static float target_dy = 0.0f;
static float source_dx = 0.0f;
static float source_dy = 0.0f;
static float move_speed = 0.02f;
static float wing_time = 0.0f;
void update_animation()
{
    touch_info_t *tp = tp_get_info();
    gui_dispdev_t *dc = gui_get_dc();

    if (tp->pressed)
    {
        target_dx = (tp->x - dc->screen_width / 2) / 2.5f;
        target_dy = (tp->y - dc->screen_height / 2) / 2.5f;
        is_moving_to_target = true;
    }

    if (is_moving_to_target)
    {
        float dx = target_dx - source_dx;
        float dy = target_dy - source_dy;

        float distance = sqrtf(dx * dx + dy * dy);

        if (distance > 10.0f)
        {
            // Acceleration and deceleration
            float speed_factor = fminf(distance / 40.0f, 1.0f);
            source_dx += dx * move_speed * speed_factor;
            source_dy += dy * move_speed * speed_factor;

            // Caculate new rotate angle
            float desired_angle = atan2f(dy, dx) * (180.0f / M_PI) + 90;
            float angle_difference = desired_angle - butterfly_rz;

            if (angle_difference > 180.0f)
            {
                angle_difference -= 360.0f;
            }
            if (angle_difference < -180.0f)
            {
                angle_difference += 360.0f;
            }
            butterfly_rz += angle_difference * 0.1f;

            // Adjust wing flapping frequency based on speed
            wing_time += 0.2f + speed_factor * 0.2f;
            wing_angle = 60.0f * sinf(wing_time);

            butterfly_x = -source_dx;
            butterfly_y = -source_dy;
        }
        else
        {
            is_moving_to_target = false;
        }
    }
    else
    {
        frame_counter++;
        wing_time += 0.1f;
        wing_angle = 50.0f * sinf(wing_time);
        butterfly_z = 5.0f * sinf(frame_counter * 0.05f);
    }

}

static void cb(void *this, size_t face_index/*face offset*/, gui_3d_world_t *world,
               gui_3d_camera_t *camera, gui_3d_light_t *light)
{
    gui_dispdev_t *dc = gui_get_dc();
    gui_3d_matrix_t face_matrix;
    gui_3d_matrix_t object_matrix;

    gui_3d_camera_UVN_initialize(camera, gui_point_4d(0, 0, 80), gui_point_4d(0, 0, 0), 1, 32767, 90,
                                 dc->screen_width, dc->screen_height);

    gui_3d_world_inititalize(&object_matrix, butterfly_x, butterfly_y, butterfly_z, 0, 0,
                             butterfly_rz,
                             5);


    if (face_index == 0)
    {
        gui_3d_calculator_matrix(&face_matrix, 0, 0, 0, gui_3d_point(0, 0, 0), gui_3d_vector(0, 1, 0),
                                 wing_angle, 1);
    }
    else if (face_index == 1)
    {
        gui_3d_calculator_matrix(&face_matrix, 0, 0, 0, gui_3d_point(0, 0, 0), gui_3d_vector(0, 1, 0),
                                 -wing_angle, 1);
    }
    else if (face_index == 2)
    {
        gui_3d_calculator_matrix(&face_matrix, 0, 0, 0, gui_3d_point(0, 0, 0), gui_3d_vector(0, 1, 0),
                                 wing_angle, 1);
    }
    else if (face_index == 3)
    {
        gui_3d_calculator_matrix(&face_matrix, 0, 0, 0, gui_3d_point(0, 0, 0), gui_3d_vector(0, 1, 0),
                                 -wing_angle, 1);
    }
    else
    {
        gui_3d_calculator_matrix(&face_matrix, 0, 0, 0, gui_3d_point(0, 0, 0), gui_3d_vector(0, 1, 0), 0,
                                 1);
    }

    *world = gui_3d_matrix_multiply(face_matrix, object_matrix);

}



static int app_init(void)
{
    void *test_3d = gui_3d_create(gui_obj_get_root(), "3d-widget", (void *)_acdesc, 0, 0, 480, 480);

    gui_3d_set_local_shape_transform_cb(test_3d, 0, (gui_3d_shape_transform_cb)cb);

    gui_obj_create_timer(&(((gui_3d_base_t *)test_3d)->base), 17, true, update_animation);
    gui_obj_start_timer(&(((gui_3d_base_t *)test_3d)->base));

    return 0;

}

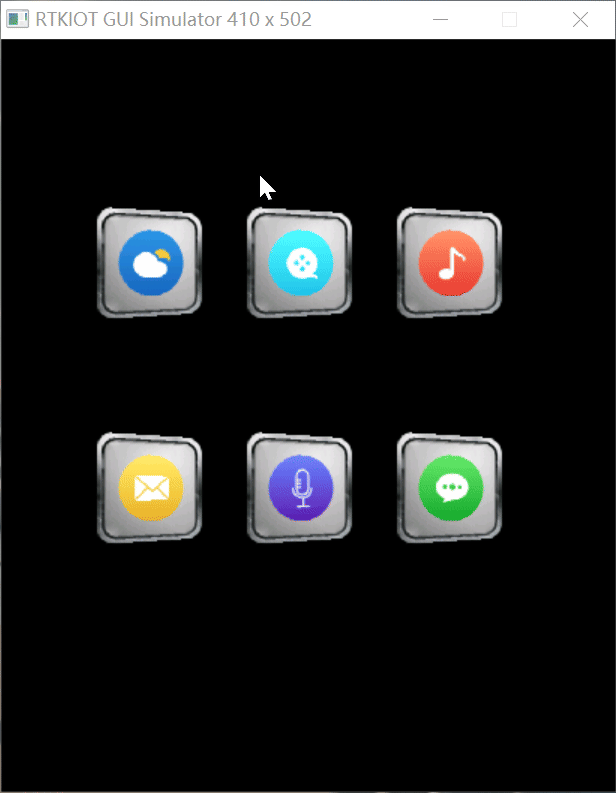

3D棱镜

该模型全部由矩形面组成，调用 gui_3d_light_inititalize() 可以添加光照效果。

#include "math.h"
#include "cube3D/desc.txt"

static float rot_angle = 0.0f;
void update_cube_animation()
{
   rot_angle++;
}

static void cube_cb(gui_3d_t *this, gui_3d_world_t *world,
               gui_3d_camera_t *camera, gui_3d_light_t *light)
{
   gui_dispdev_t *dc = gui_get_dc();
   gui_3d_matrix_t face_matrix;
   gui_3d_matrix_t object_matrix;

   gui_3d_camera_UVN_initialize(camera, gui_point_4d(0, 6, 15), gui_point_4d(0, 0, 0), 1, 32767, 90,
                                 dc->screen_width, dc->screen_height);

   gui_3d_world_inititalize(&object_matrix, 0, 22, 40, 90, 0, 0,
                           10);

   gui_3d_light_inititalize(light, gui_point_4d(0, 22, 45), gui_point_4d(0, 22, 40), 60, 0.6, (gui_3d_RGBAcolor_t){255, 215, 0, 255});

   gui_3d_calculator_matrix(&face_matrix, 0, 0, 0, gui_3d_point(0, 0, 0), gui_3d_vector(0, 0, 1), rot_angle,
                                 1);

   *world = gui_3d_matrix_multiply(face_matrix, object_matrix);

}
static int app_init(void)
{
   void *test_3d = gui_3d_create(gui_obj_get_root(), "3d-widget", (void *)_acdesc, 0, 0, 480, 480);

   gui_3d_set_global_shape_transform_cb(test_3d, (gui_3d_shape_transform_cb)cube_cb);

   gui_obj_create_timer(&(((gui_3d_base_t *)test_3d)->base), 17, true, update_cube_animation);
   gui_obj_start_timer(&(((gui_3d_base_t *)test_3d)->base));

   return 0;
}

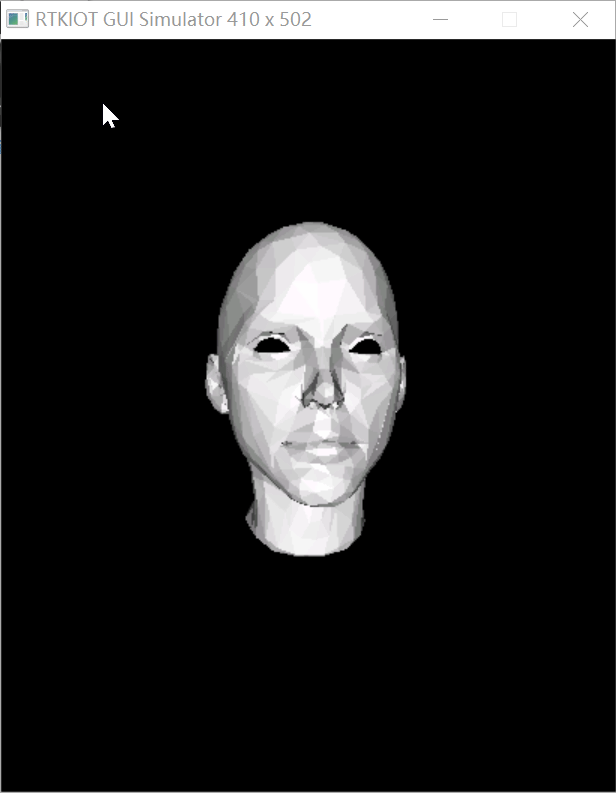

3D人脸

该模型由1454个三角形面组成。

#include "guidef.h"
#include "gui_img.h"
#include "gui_obj.h"
#include "string.h"
#include "stdio.h"
#include "stdlib.h"
#include "gui_server.h"
#include "gui_components_init.h"

#include "gui_3d.h"
#include "tp_algo.h"
#include "face3d/desc_1454.txt"
#include "face3d/desc_5822.txt"

static float rot_angle = 0.0f;

void update_face_animation()
{
    touch_info_t *tp = tp_get_info();

    if (tp->pressed || tp->pressing)
    {
        rot_angle += tp->deltaX / 5.0f;
    }
}


static void face_cb(void *this, gui_3d_world_t *world,
                    gui_3d_camera_t *camera)
{
    gui_dispdev_t *dc = gui_get_dc();
    gui_3d_matrix_t face_matrix;
    gui_3d_matrix_t object_matrix;

    gui_3d_camera_UVN_initialize(camera, gui_point_4d(0, 3, 60), gui_point_4d(0, 0, 0), 1, 32767, 90,
                                 dc->screen_width, dc->screen_height);

    // gui_3d_world_inititalize(&object_matrix, 0, 25, 120, 0, 0, 0,
    //                          5);

    // gui_3d_calculator_matrix(&face_matrix, 0, 0, 0, gui_3d_point(0, 0, 0), gui_3d_vector(0, 1, 0),
    //                          rot_angle,
    //                          1);

    // *world = gui_3d_matrix_multiply(face_matrix, object_matrix);

    gui_3d_world_inititalize(world, 0, 25, 120, 0, rot_angle, 0, 5);
}



static int app_init(void)
{
    void *test_3d = gui_3d_create(gui_obj_get_root(), "3d-widget", (void *)_acdesc_1454, 0, 0, 480,
                                  480);
    gui_3d_set_global_shape_transform_cb(test_3d, (gui_3d_shape_transform_cb)face_cb);

//    extern void gui_fps_create(void *parent);
//    gui_fps_create(&(app->screen));

    gui_obj_create_timer(&(((gui_3d_base_t *)test_3d)->base), 17, true, update_face_animation);
    gui_obj_start_timer(&(((gui_3d_base_t *)test_3d)->base));

    return 0;

}

API

Typedefs

typedef void (*gui_3d_shape_transform_cb)(void *this, gui_3d_world_t *world, gui_3d_camera_t *camera, void *extra)

Functions

void *gui_3d_create(void *parent, const char *name, void *desc_addr, int16_t x, int16_t y, int16_t w, int16_t h)

3d widget create

参数:

• parent – parent widget

• name – widget name

• desc_addr – description file data

• x – the X-axis coordinate relative to parent widget

• y – the Y-axis coordinate relative to parent widget

• w – width

• h – height

返回:

the widget object pointer

void gui_3d_set_global_shape_transform_cb(void *this, gui_3d_shape_transform_cb cb)

set global shape transform callback

参数:

• this – the 3d widget pointer

• cb – Set callback functions for the world coordinate system, camera coordinate system, and light source for all faces

void gui_3d_set_local_shape_transform_cb(void *this, size_t face, gui_3d_shape_transform_cb cb)

set local shape transform callback

参数:

• this – the 3d widget pointer

• face – face offset

• cb – Set callback functions for the world coordinate system, camera coordinate system, and light source for the specified face

void gui_3d_on_click(void *this, void *callback, void *parameter)

Set a callback function for when the 3D widget is clicked.

参数:

• this – Pointer to the 3D widget.

• callback – Callback function to execute on click.

• parameter – Additional parameter for the callback.

struct gui_3d_base_t

Public Members

gui_obj_t base

gui_3d_description_t *desc
