Model A评估板

概述

• RTL87x2G model A评估板适配的子板有：

  • RTL8762GRU/GRH子板

  • RTL8762GKU/GKH子板

  • RTL8762GC子板

• RTL87x2G model A评估板上提供了用户开发的硬件环境，包括：

  • 5V转3.3V和1.8V电源模块

  • 支持QSPI（Group1）屏幕接口

  • 支持音频模块（AMIC，DMIC）接口

  • Red LED和RGB LED模块

  • USB转UART转换芯片，FT232RL

备注

如需model A评估板配套模块，请联系Realtek FAE获取。

区块分布

Model A评估板正面和背面的区块分布如下。

Model A评估板区块分布示意图-正面

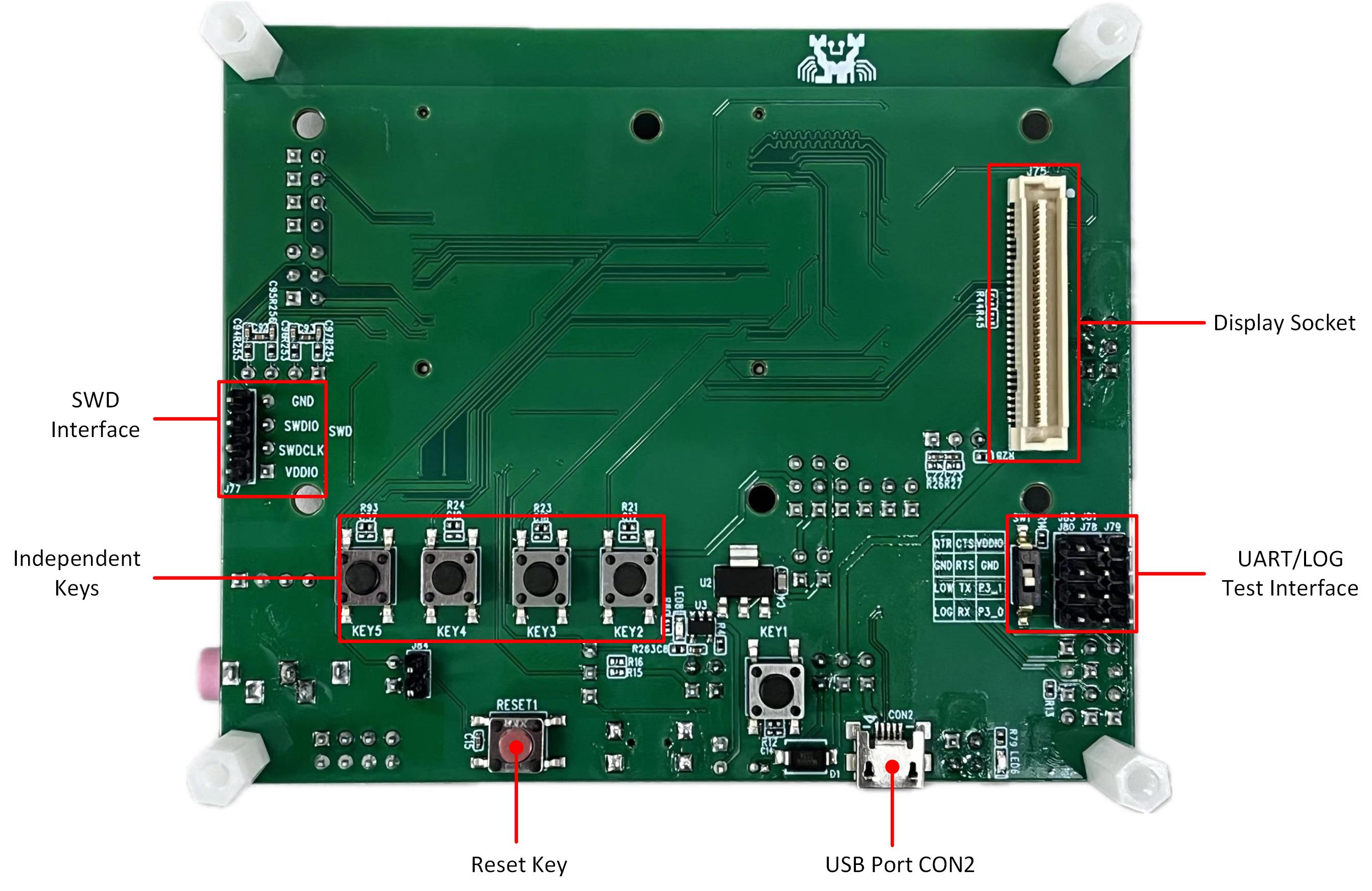

Model A评估板区块分布示意图-背面

以下按照逆时针的顺序依次介绍评估板上的区块。

Model A评估板的区块介绍

区块	介绍
EVB子板连接座/ EVB Daughter Board Socket	用于连接EVB子板，具有防倒插机制
显示接口类型选择/ Display Interface Type Selection	Model A评估板仅支持QSPI（Group1）显示接口
QDEC接口/ QDEC Interface	用于连接正交编码器
IC供电电压选择/ IC Power Voltage Selection	IC供电电压选择（3.3V/1.8V可选）
IC功耗测试接口/ IC Power Consumption Test Interface	IC功耗测试接口（3.3V/1.8V可选）
UART/LOG测试接口/ UART/LOG Test Interface	支持下载模式和正常模式
显示供电选择/ Display Power Selection	支持USB端口CON1、CON2或电池对屏幕进行供电
锂电池接口/ Li-ion Battery Socket	用于连接单节锂离子电池的两针接口
USB端口CON1/ USB Port CON1	用于评估板供电，并与RTL87x2G USB通信
复位按键/ Reset Key	按下此按键会复位系统
外部供电/ External Power Supply	为外设提供1.8V和3.3V供电
麦克风插座/ Microphone Socket	支持3.5mm音频接口
麦克风接口/ Microphone Interface	用于连接外部麦克风子板
SWD接口/ SWD Interface	用于SWD调试
24位ADC接口/ 24bits ADC Interface	24位ADC接口，AIN0-3可作为四路单端输入，AIN0-1和AIN2-3可作为两路差分输入
Red LED和RGB LED模块/ Red LED and RGB LED Module	提供四个红色LED以及一个RGB LED
独立按键/ Independent Keys	KEY2，KEY3，KEY4，KEY5四个独立按键分别与P0_1，P0_2，P0_6和P1_2连接
USB端口CON2/ USB Port CON2	用于评估板供电，并连接USB转UART芯片FT232RL，用于下载程序或调试
显示接口/ Display Socket	用于连接显示屏幕

接口分布

Model A评估板接口分布示意图-正面

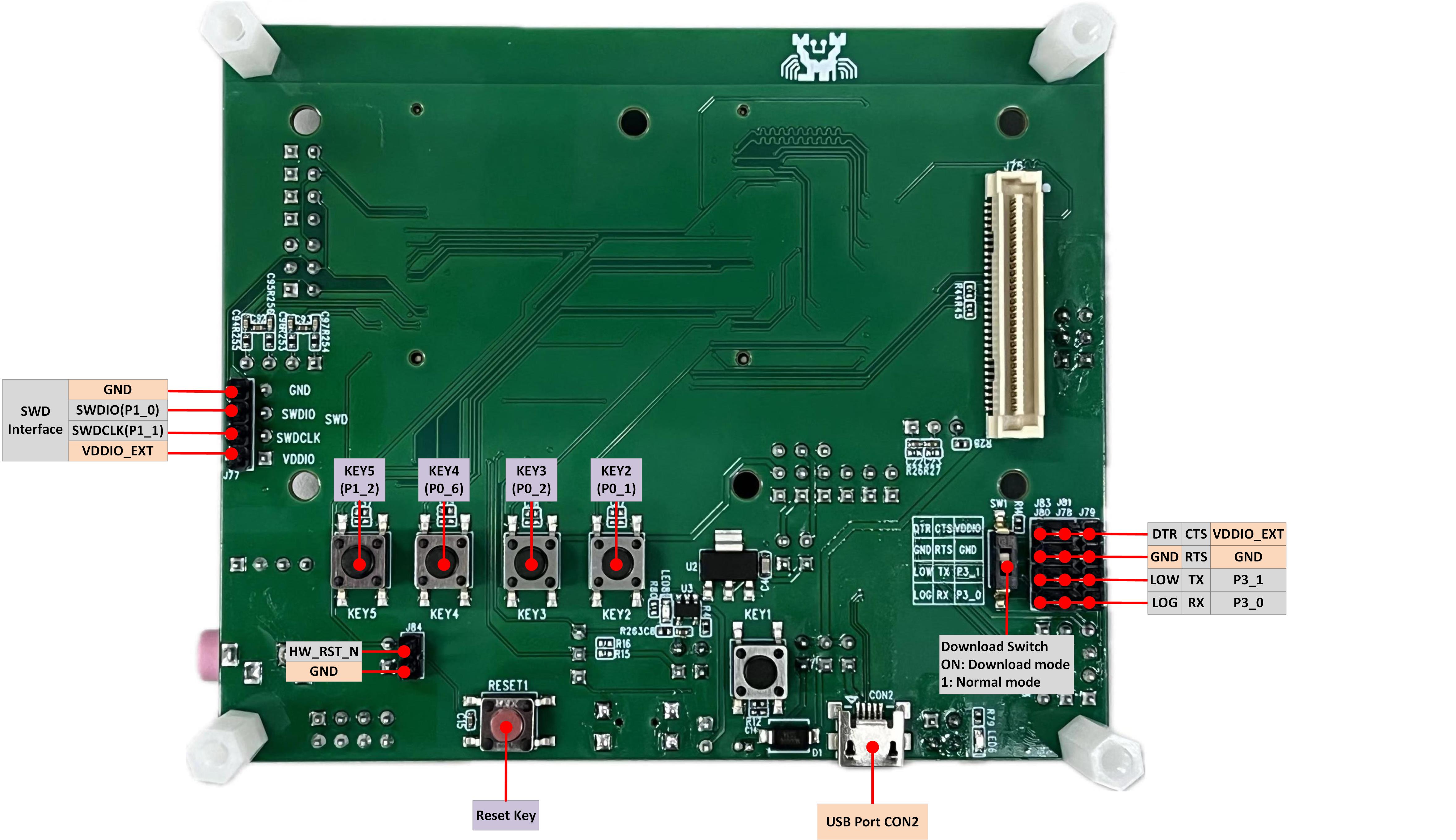

Model A评估板接口分布示意图-背面

区块和接口介绍

EVB子板

EVB子板可拆卸更换，子板连接座有防倒插机制。RTL87x2G model A评估板可适配的子板有RTL8762GRU/GRH子板，RTL8762GKU/GKH子板和RTL8762GC子板。

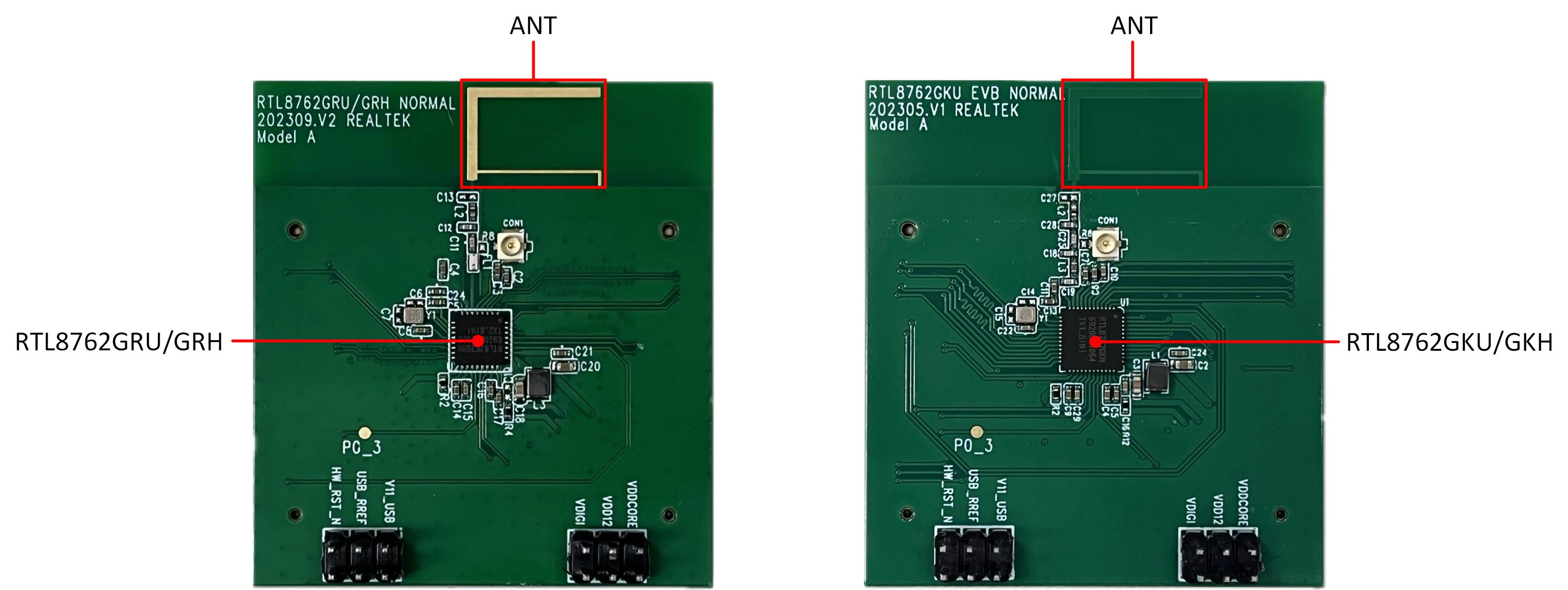

RTL8762GRU/GRH和RTL8762GKU/GKH子板

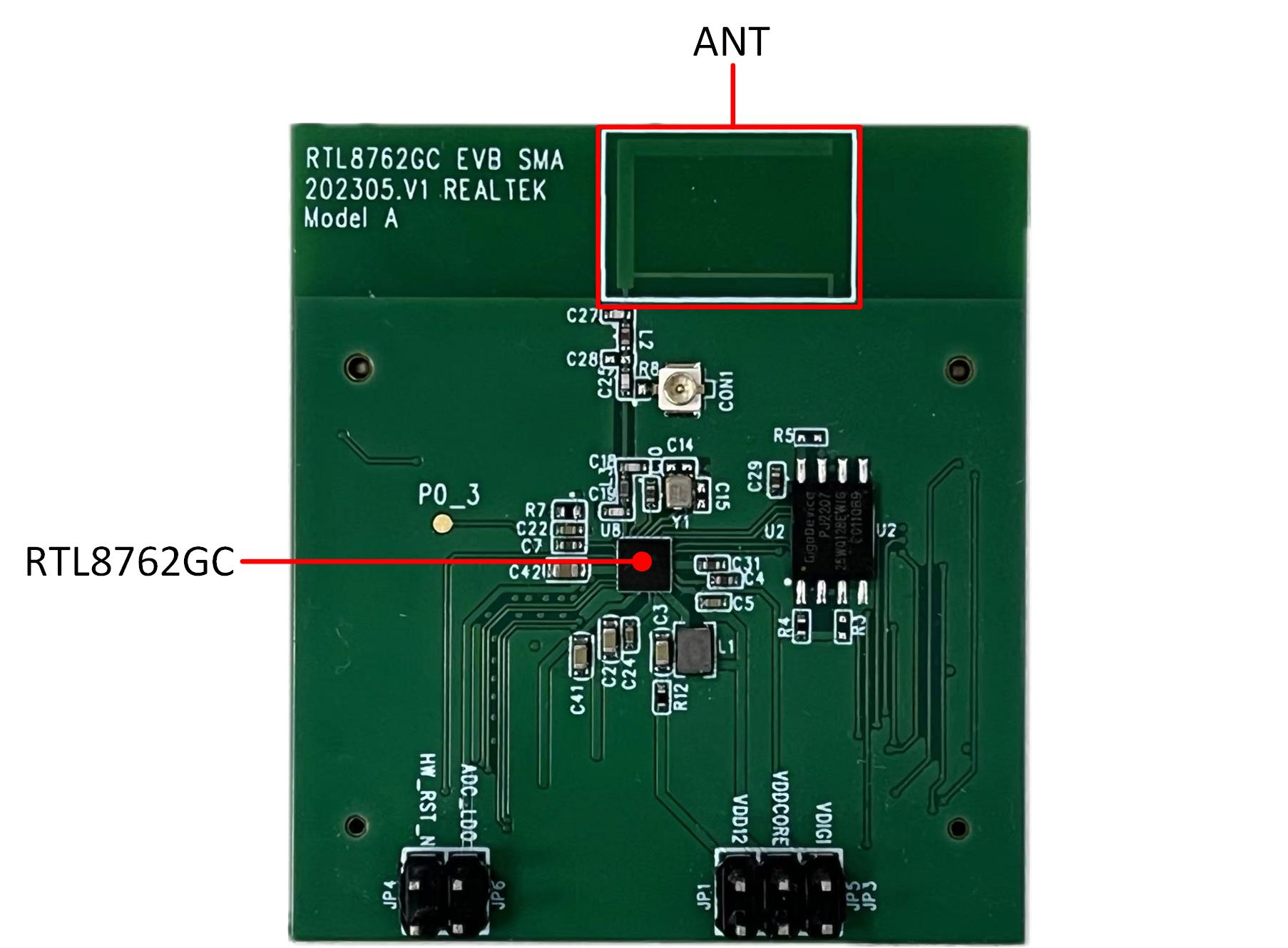

RTL8762GC子板

电源

USB端口CON1

USB端口CON1用于model A评估板供电，并与RTL87x2G USB通信。

USB端口CON2

USB端口CON2用于model A评估板供电，并连接USB转UART芯片FT232RL，用于下载程序或调试。

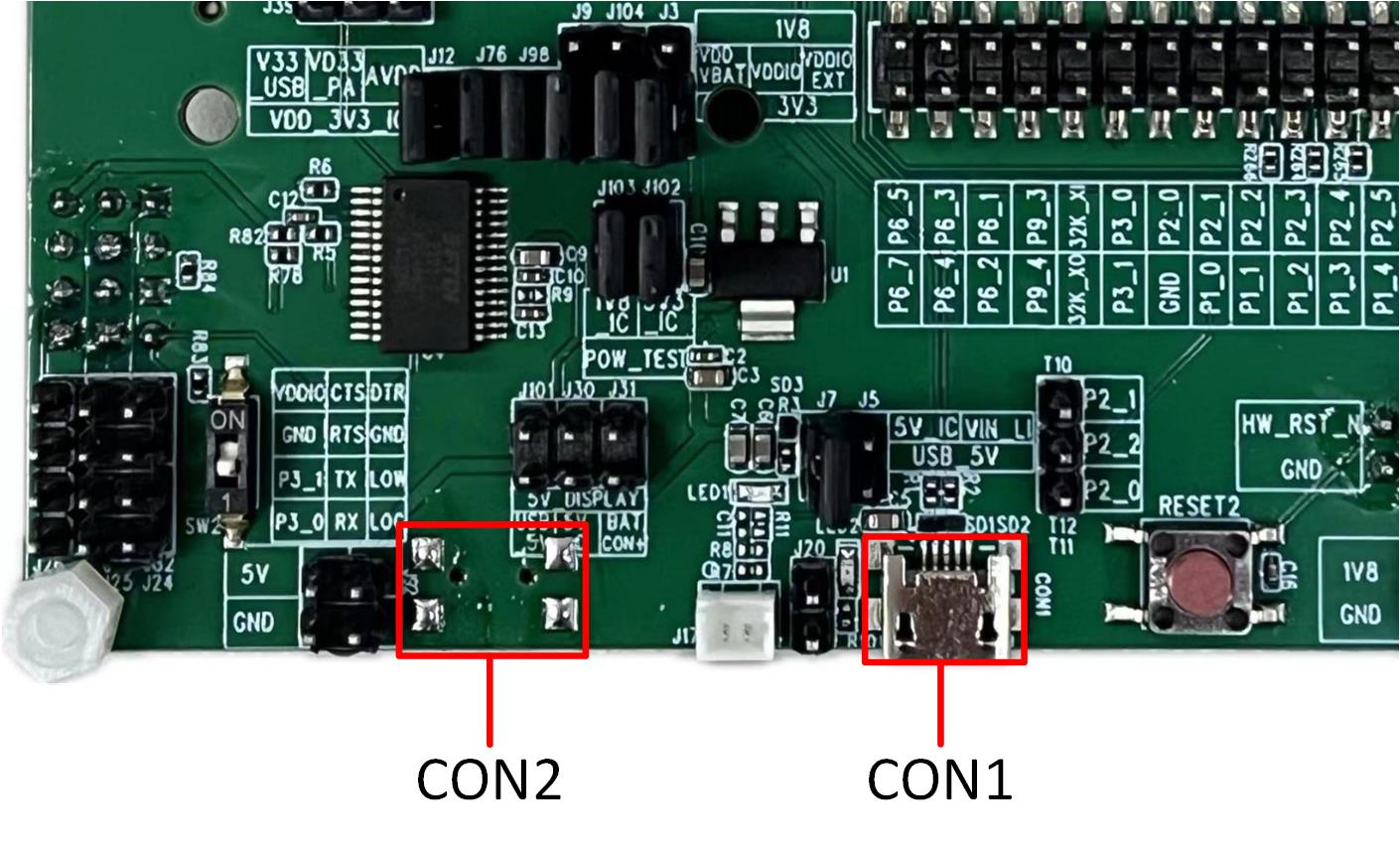

Model A评估板USB端口CON1和CON2

锂电池接口

Model A评估板支持锂电池供电，可通过跳线帽连接红框内的排针，通过USB对锂电池进行充电。

Model A评估板锂电池接口

IC供电电压选择

VDD_VBAT/VDDIO/VDDIO_EXT可根据实际运用场景选择1.8V或者3.3V供电，默认接3.3V。电源输入引脚介绍如下：

Model A评估板电源输入引脚介绍

引脚名称	作用
V33_USB	为USB传输供电
VD33_PA	为内部+14dBm射频功率放大器供电
AVDD	为内部24位ADC供电
VDD_VBAT	为内部稳压器和模拟电路供电
VDDIO	为PAD和Flash供电
VDDIO_EXT	为外设供电

Model A评估板供电电压选择

备注

1. VDDIO和VDDIO_EXT电压需要保持一致。

2. 如果IC没有VDDIO电源输入引脚，由VDD_VBAT为内部稳压器，模拟电路，PAD和Flash供电。

3. 使用RTL8762GRU/GRH子板时，VDD_VBAT只能选择3.3V供电。

评估板接口

UART/LOG测试接口

下载模式: 需将SW1/SW2拨码开关拨到 ON 档（LOG拉低），按下 reset 按键重启（或重新上电），进入下载模式。

正常模式: 需将SW1/SW2拨码开关拨到 1 档（LOG悬空），按下 reset 按键重启（或重新上电），开始运行程序，此时调试可使用Log pin，请参考正常模式接线。

Model A评估板UART/LOG测试接口

Red LED和RGB LED模块

Red LED和RGB LED模块可通过跳线帽连接红框内的排针，然后可以使用默认的GPIO控制LED和RGB。也可以用杜邦线连接红框右侧排针和任意GPIO，控制LED和RGB。

Model A评估板Red LED和RGB LED模块

评估板的pin分配

评估板管脚具体分配情况，请参照最新的 RTL87x2G_IOPin_Information文档。

评估板使用说明

评估板供电接线

Model A评估板供电可单独使用USB端口CON2供电，此时RTL87x2G的USB通信功能无法使用，但可以正常烧录程序到RTL87x2G。评估板供电接线见下图，红框标出的所有跳线帽需接上。

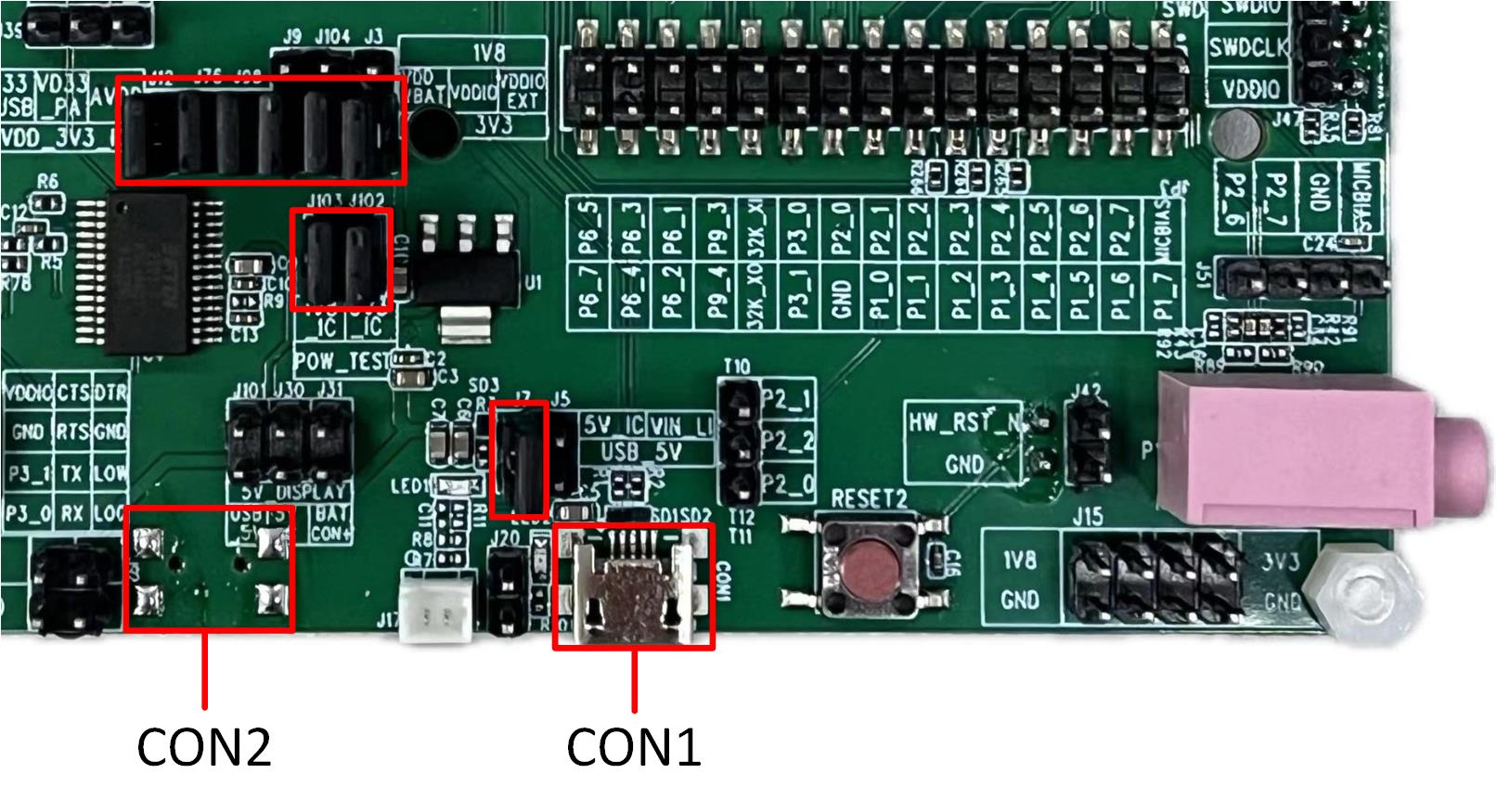

Model A评估板使用USB端口CON2供电接线示意图

若需使用RTL87x2G的USB通信功能，评估板上的USB端口CON1和CON2都需要连接，此时供电连线示意图如下，红框标出的所有跳线帽需接上。

Model A评估板使用USB端口CON1和CON2供电接线示意图

下载模式接线

P0_3（log）为下载模式选择管脚，P0_3拉低后硬件复位或重新上电会进入下载模式。 通过跳线帽将P3_0连接到RX，将P3_1连接到TX。将拨码开关拨到 ON 档（P0_3会被拉低）， 然后硬件复位或上电进入下载模式。程序下载完成后， 将正面和背面的SW1/SW2拨码开关拨回 1 档，使P0_3恢复悬空状态。 最后，硬件复位或重新上电，程序将正常运行。

Model A评估板下载模式接线

正常模式接线

请确认SW1/SW2拨码开关均已拨到 1 档， 此时可将下图中红框的跳线帽接上，P0_3（log）接RX，P3_0和P3_1分别与RX和TX断开。 通过USB端口CON2，用Debug Analyzer调试。

Model A评估板正常模式接线

显示接口

供电选择

支持USB端口CON2、CON1或锂电池对屏幕进行供电。

Model A评估板屏幕供电选择

显示接口类型选择

显示接口类型选择，请根据实际所选屏幕要求确定LCD_IM[1:0]的电平状态，具体请查阅所选屏幕驱动芯片数据手册。

Model A评估板的QSPI（Group1）接口pin分配

PIN Name	QSPI（Group1）接口定义
P0_4	TP_RST
P2_3	TP_INT
P2_4	TP_SCL
P2_5	TP_SDA
P3_5	LCD_BL_CTRL
P4_3	QSPI_CS
P3_4	QSPI_DCX
P4_0	QSPI_CLK(PHY)
P3_3	QSPI_SIO3
P3_2	QSPI_SIO2
P4_1	QSPI_SIO1
P4_2	QSPI_SIO0
P3_6	LCD_RESX
P0_5	LCD_TE (VSYNC)

IC功耗测试

Model A评估板提供1.8V和3.3V电压的IC功耗测试接口。

• 当IC供电是3.3V时，量测时断开J102，然后串进电流表，量测通过J102的电流。

• 当IC供电是1.8V时，量测时断开J103，然后串进电流表，量测通过J103的电流。

IC功耗量测点

备注

1. 请根据电源输入引脚介绍和功耗测量场景正确连接跳线帽。

2. 为避免额外的耗电，需要关闭log打印。

3. 为避免调试设备的影响，请勿将UART，SWD和调试器连接。

4. 当采用外部直流电源供电时，需拔掉J102和J103跳线帽，然后外灌至VDD_3V3_IC或VDD_1V8_IC。

RF测试

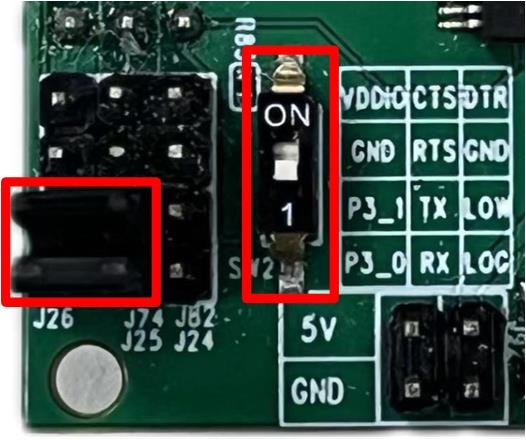

使用RF Test Tool进行Bluetooth/Zigbee等射频性能测试时，红框标的两个跳线帽需接上，然后将正面和背面的拨码开关拨回 1 档，使P0_3悬空，P3_0连接到RX，P3_1连接到TX。

RF测试接线
