Model B 评估板

概述

RTL87x2G Model B 评估板适配的子板有：

RTL8772GWP 子板
RTL8772GWF 子板

RTL87x2G Model B 评估板上提供了用户开发的硬件环境，包括：

5V 转 3.3V 和 1.8V LDO 电源模块
支持 QSPI （Group1），I8080（Group2）和 RGB888 屏幕接口
支持音频模块（ AMIC， DMIC， AEC）接口
支持 Wi-Fi 模块和 SD Nand Flash 模块接口
支持 RS485 和 A2C 接口
支持红外感应模块接口
支持温湿度传感器模块接口
以太网模块
USB 转 UART 转换芯片，FT232RL

备注

如需购买 EVB，可访问 Realtek 官方网站，获取导购指引。

区块分布

Model B 评估板正面和背面的区块分布如下。

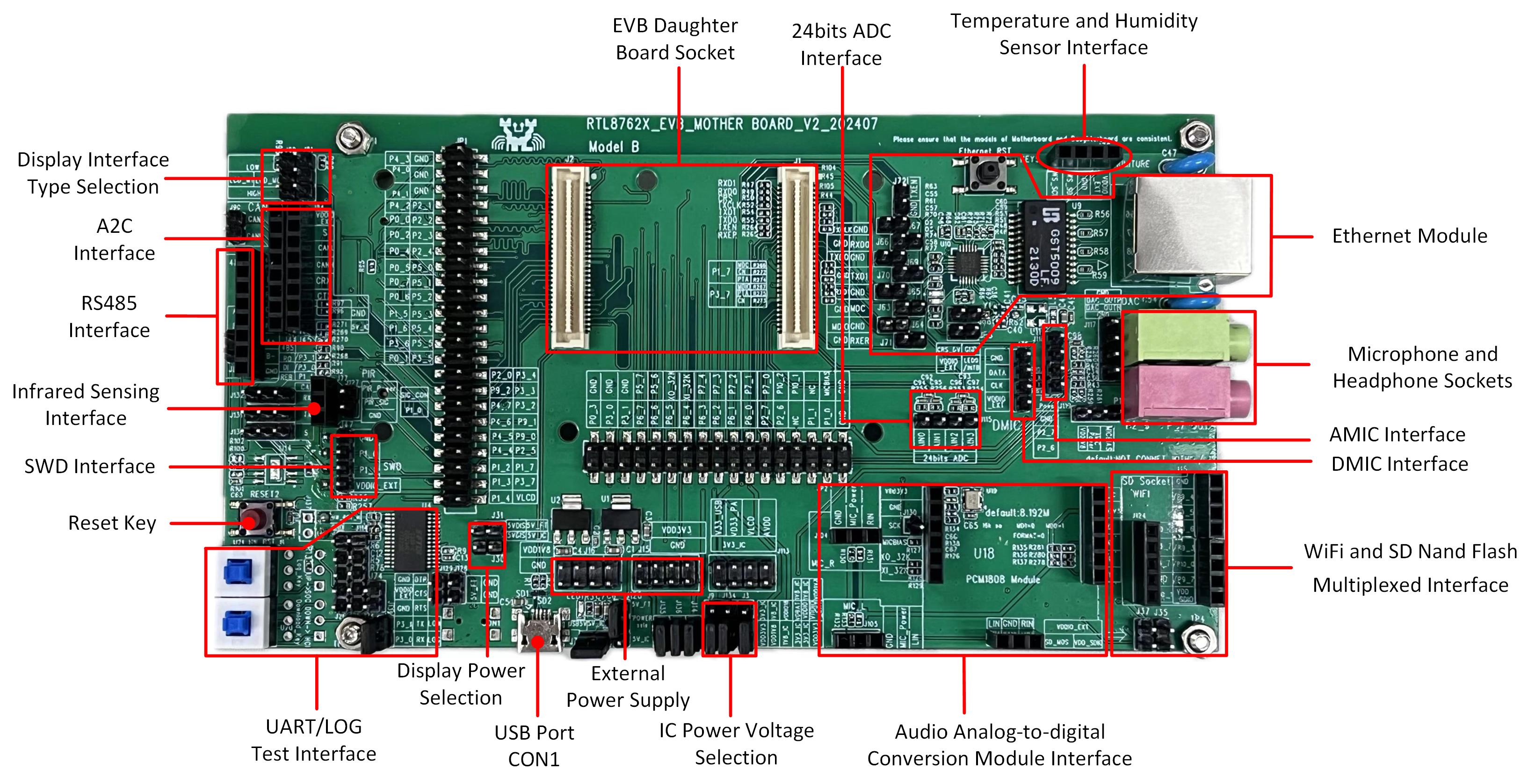

../../../_images/EVB_model_B_blocks_distribution_Diagram-Front.jpg — Model B 评估板区块分布示意图-正面

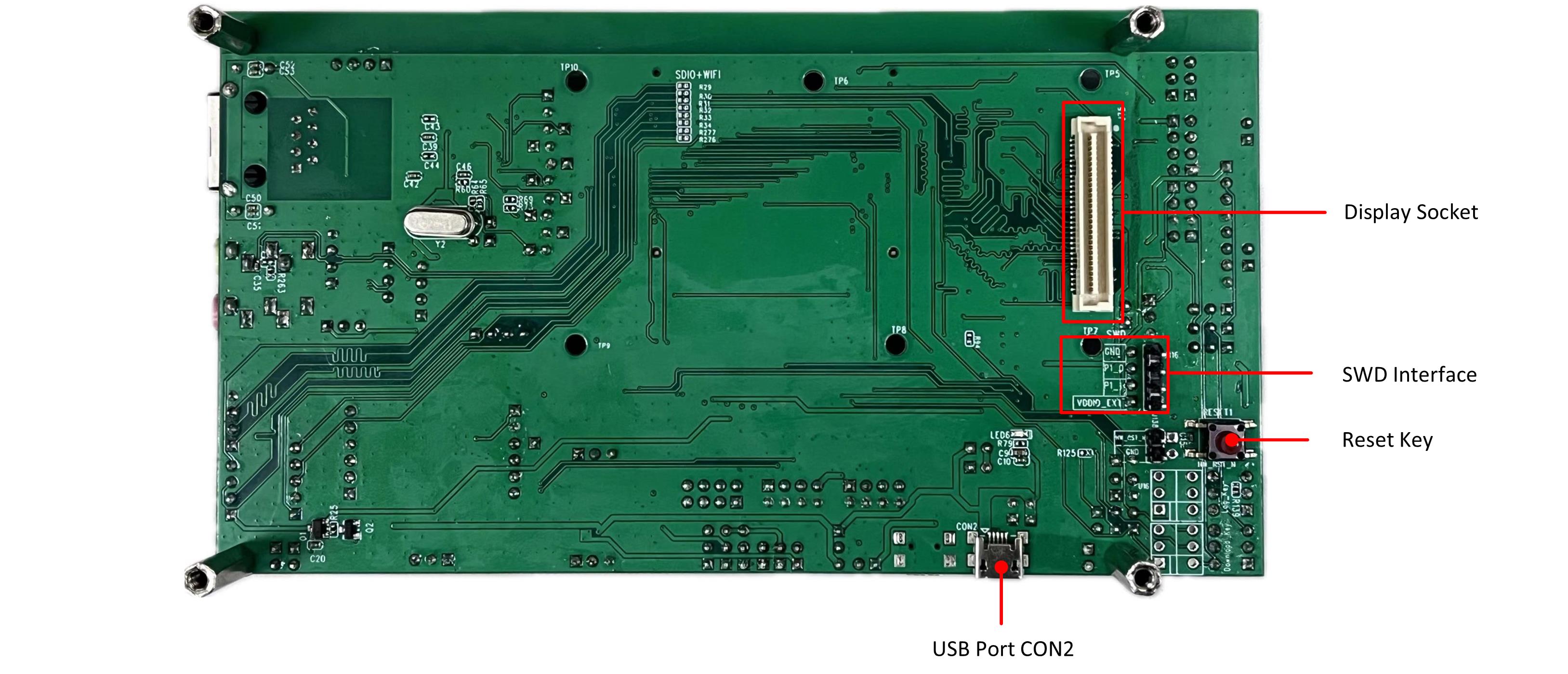

../../../_images/EVB_model_B_blocks_distribution_Diagram-Back.jpg — Model B 评估板区块分布示意图-背面

以下按照逆时针的顺序依次介绍评估板的区块。

Model B 评估板的区块介绍
区块	介绍
EVB 子板连接座（EVB Daughter Board Socket）	用于连接 EVB 子板，具有防倒插机制
显示接口类型选择（Display Interface Type Selection）	Model B 评估板支持 QSPI（Group1），I8080（Group2）和 RGB888 屏幕接口
A2C 接口（A2C Interface）	用于连接 A2C 收发器模块
RS485 接口（RS485 Interface）	用于连接 RS485 模块
红外感应接口（Infrared Sensing Interface）	用于连接红外感应模块
SWD 接口（SWD Interface）	用于 SWD 调试
复位按键（Reset Key）	按下此按键会复位系统
UART/LOG 测试接口（UART/LOG Test Interface）	支持下载模式和正常模式
显示供电选择（Display Power Selection）	支持 USB 端口 CON1 或 CON2 对屏幕进行供电
USB 端口 CON1（USB Port CON1）	用于评估板供电，并与 RTL87x2G USB 通信
外部供电（External Power Supply）	为外设提供 1.8V 和 3.3V 供电
IC 供电电压选择（IC Power Voltage Selection）	IC 供电电压选择（3.3V/1.8V 可选）
音频模数转换模块接口（Audio Analog-to-digital Conversion Module Interface）	用于连接音频模数转换模块
Wi-Fi 和 SD Nand Flash 复用接口（Wi-Fi and SD Nand Flash Multiplexed Interface）	用于连接 Wi-Fi 模块或 RTK SD Nand Flash 子板
DMIC 接口（DMIC Interface）	用于连接外部 DMIC 子板
AMIC 接口（AMIC Interface）	用于连接外部 AMIC 子板
麦克风和耳机插座（Microphone and Headphone Sockets）	支持 3.5mm 音频接口
以太网模块（Ethernet Module）	以太网模块采用 RTL8201FR，支持 RMII 接口
温湿度传感器接口（Temperature and Humidity Sensor Interface）	用于连接温湿度传感器
24 位 ADC 接口（24bits ADC Interface）	24 位 ADC 接口，AIN0-3 可作为四路单端输入，AIN0-1 和 AIN2-3 可作为两路差分输入
USB 端口 CON2（USB Port CON2）	用于评估板供电，并连接 USB 转 UART 芯片 FT232RL，用于下载程序或调试
显示接口（Display Socket）	用于连接显示屏幕

接口分布

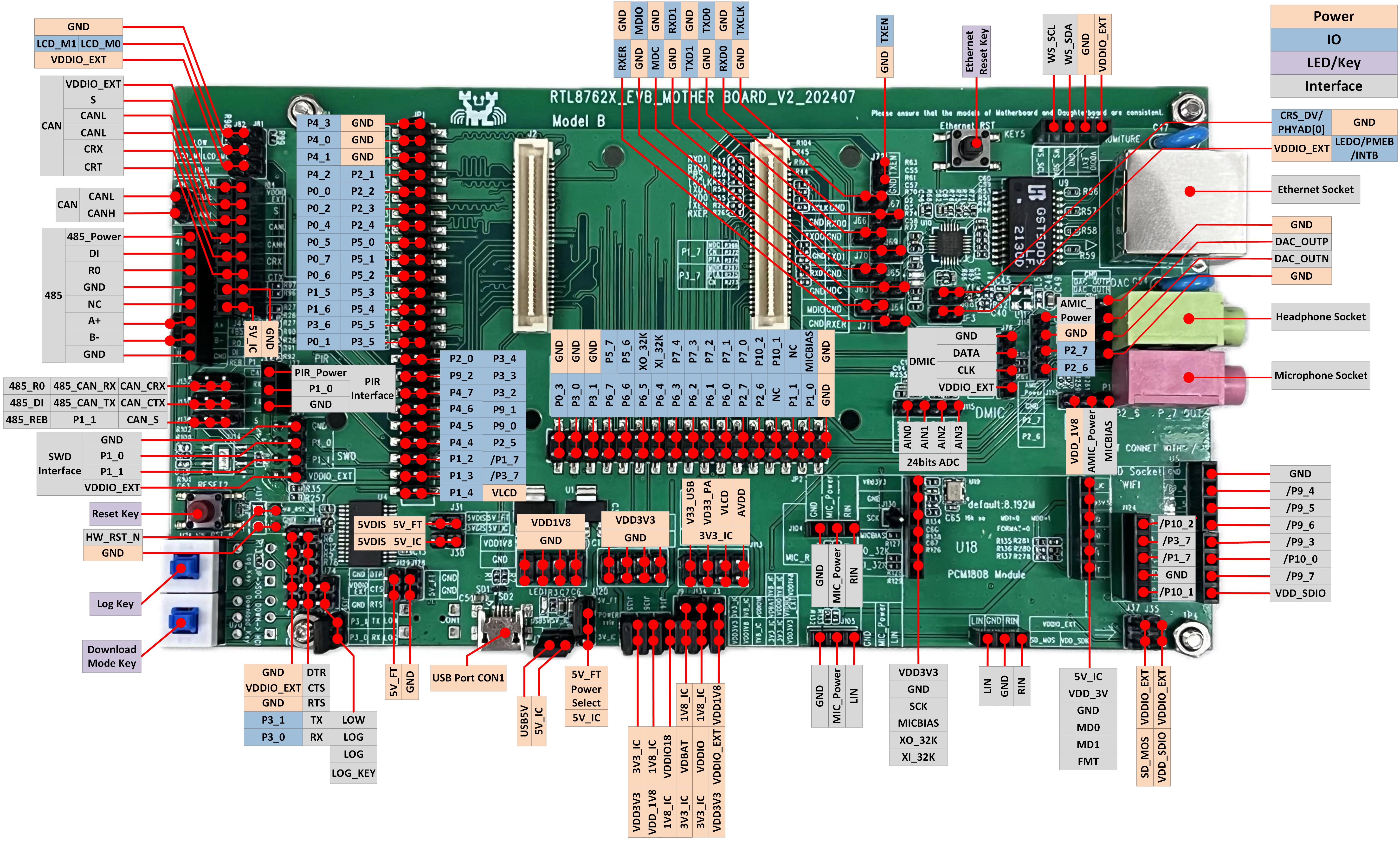

../../../_images/EVB_model_B_interfaces_distribution_Diagram-Front.jpg — Model B 评估板接口分布示意图-正面

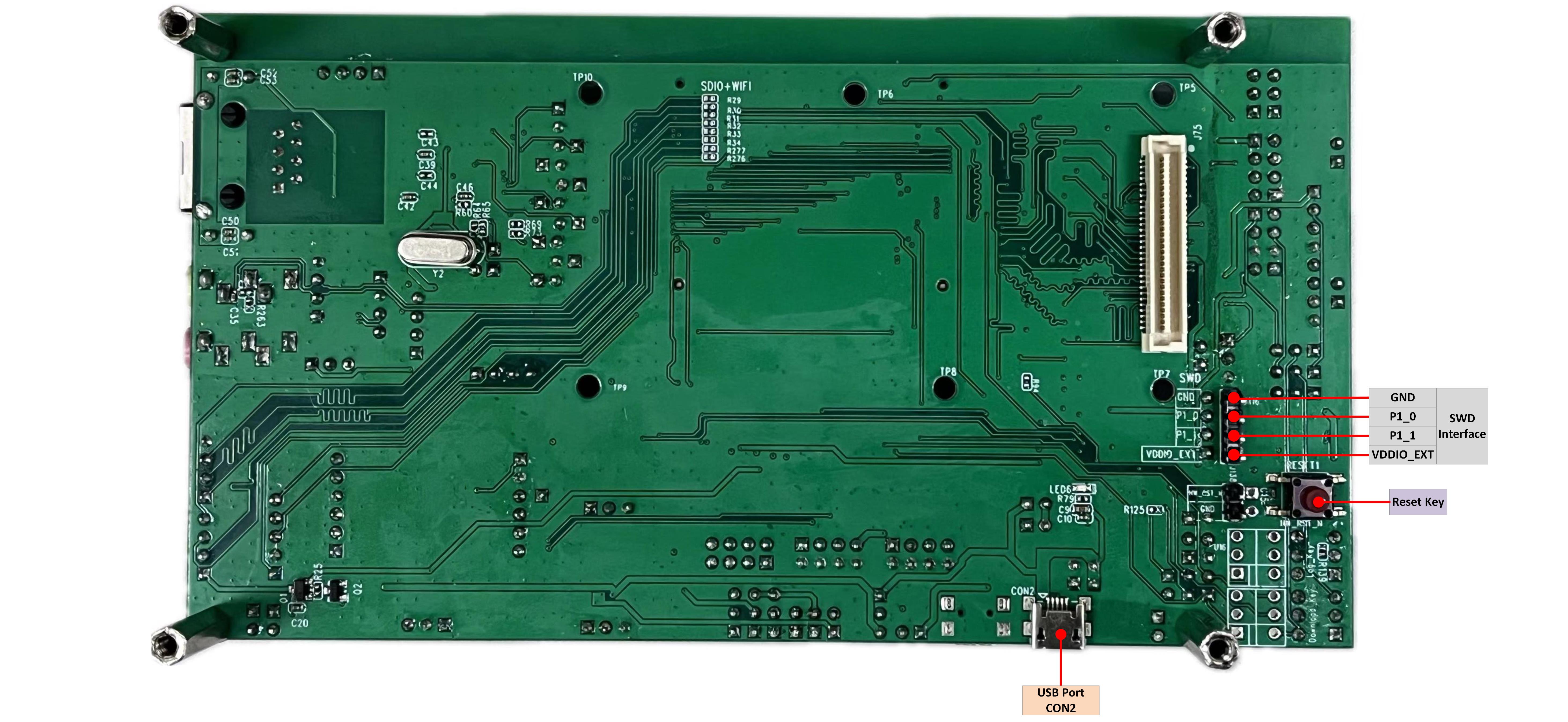

../../../_images/EVB_model_B_interfaces_distribution_Diagram-Back.jpg — Model B 评估板接口分布示意图-背面

备注

评估板上引脚名字前面带有斜杠，如/P1_7，/P3_7，表示该引脚未与 IC 直接相连，使用时需上件对应 0 欧姆电阻。

区块和接口介绍

EVB 子板

EVB子板可拆卸更换，子母板之间的连接座有防倒插机制。RTL87x2G Model B 评估板可适配的子板有 RTL8772GWP 子板和 RTL8772GWF 子板。

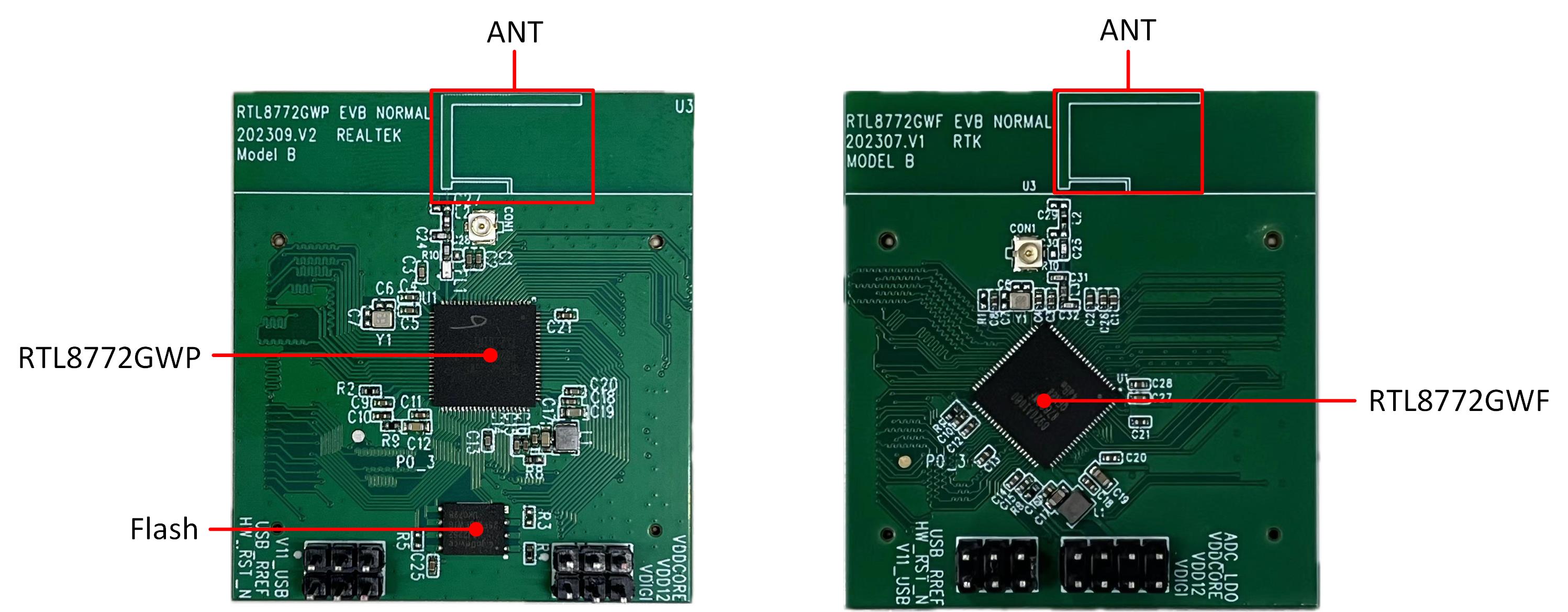

../../../_images/RTL8772GWP_and_RTL8772GWF_Daughterboard.jpg — RTL8772GWP 和 RTL8772GWF 子板

电源

USB 端口 CON1
USB端口CON1，用于 Model B 评估板供电，并与 RTL87x2G USB 通信。

USB端口CON2
USB端口CON2，用于 Model B 评估板供电，并连接 USB 转 UART 芯片 FT232RL，用于下载程序或调试。

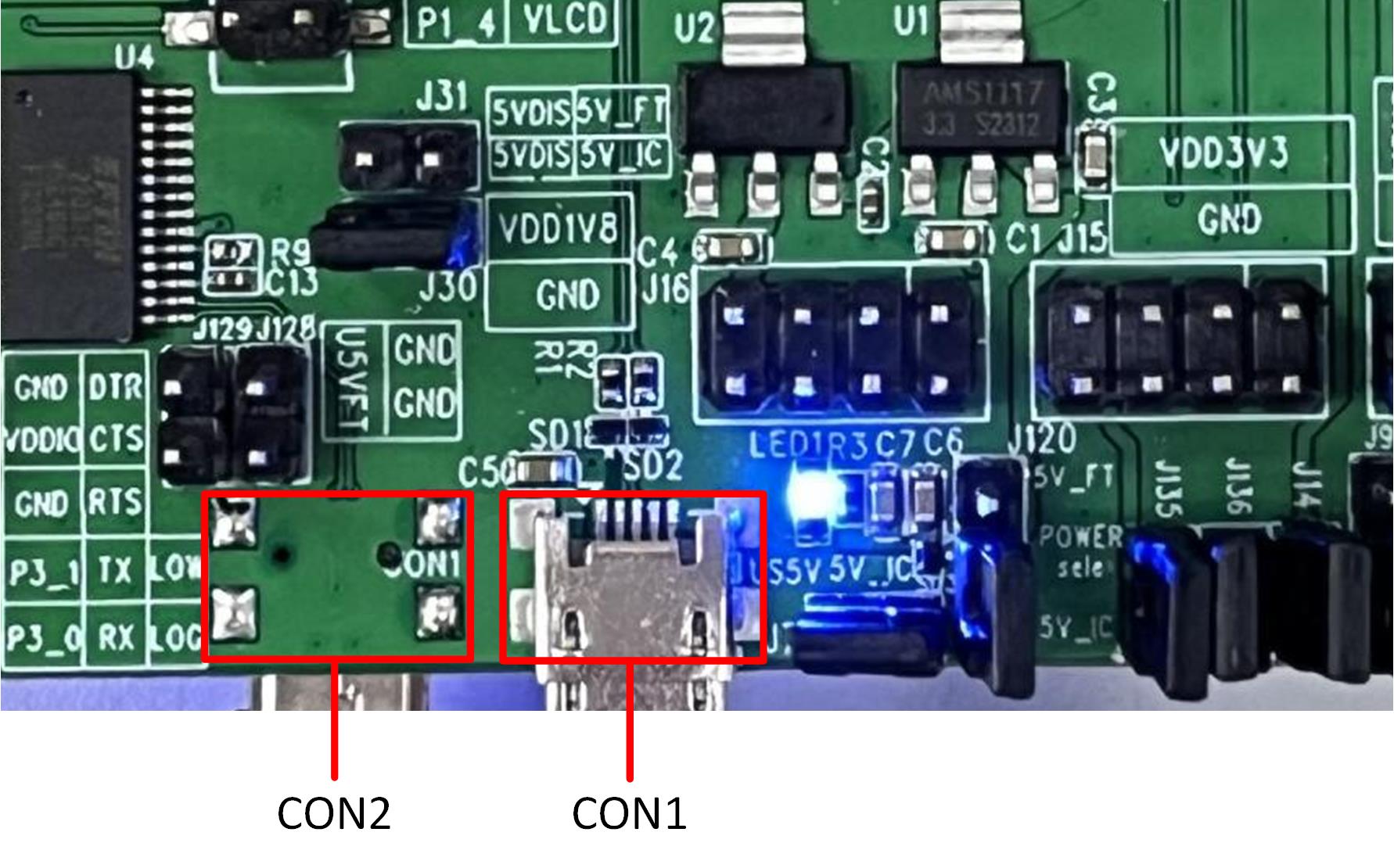

../../../_images/USB_socket_CON1_2_of_EVB_model_B.jpg — Model B 评估板 USB 端口 CON1 和 CON2

IC 供电电压选择
VDD_VBAT/VDDIO/VDDIO_EXT 可根据实际运用场景选择 1.8V or 3.3V 供电，默认接 3.3V。电源输入引脚说明如下。

Model B 评估板电源输入引脚介绍
引脚名称	作用
V33_USB	为 USB 传输供电
VD33_PA	为内部 +14dBm 射频功率放大器供电
AVDD	为内部 24 位 ADC 供电
VDD_VBAT	为内部稳压器和模拟电路供电
VDDIO	为 PAD 和 Flash 供电
VDDIO18	为 MCM PSRAM 供电
VDDIO_EXT	为外设供电

备注

VDDIO 和 VDDIO_EXT 电压要保持一致。
使用 RTL8772GWP 子板时，VDDIO18 只能选择 1.8V。

../../../_images/Power_select_of_EVB_model_B.jpg — Model B 评估板供电电压选择

评估板接口

UART/LOG 测试接口

下载模式:

红框标的两个按键开关都需要按下。按下 reset 按键（或重新上电），进入下载模式。

正常模式:

红框标的两个按键开关都需要松开。按下 reset 按键（或重新上电），开始运行程序，此时调试可使用 Log pin。

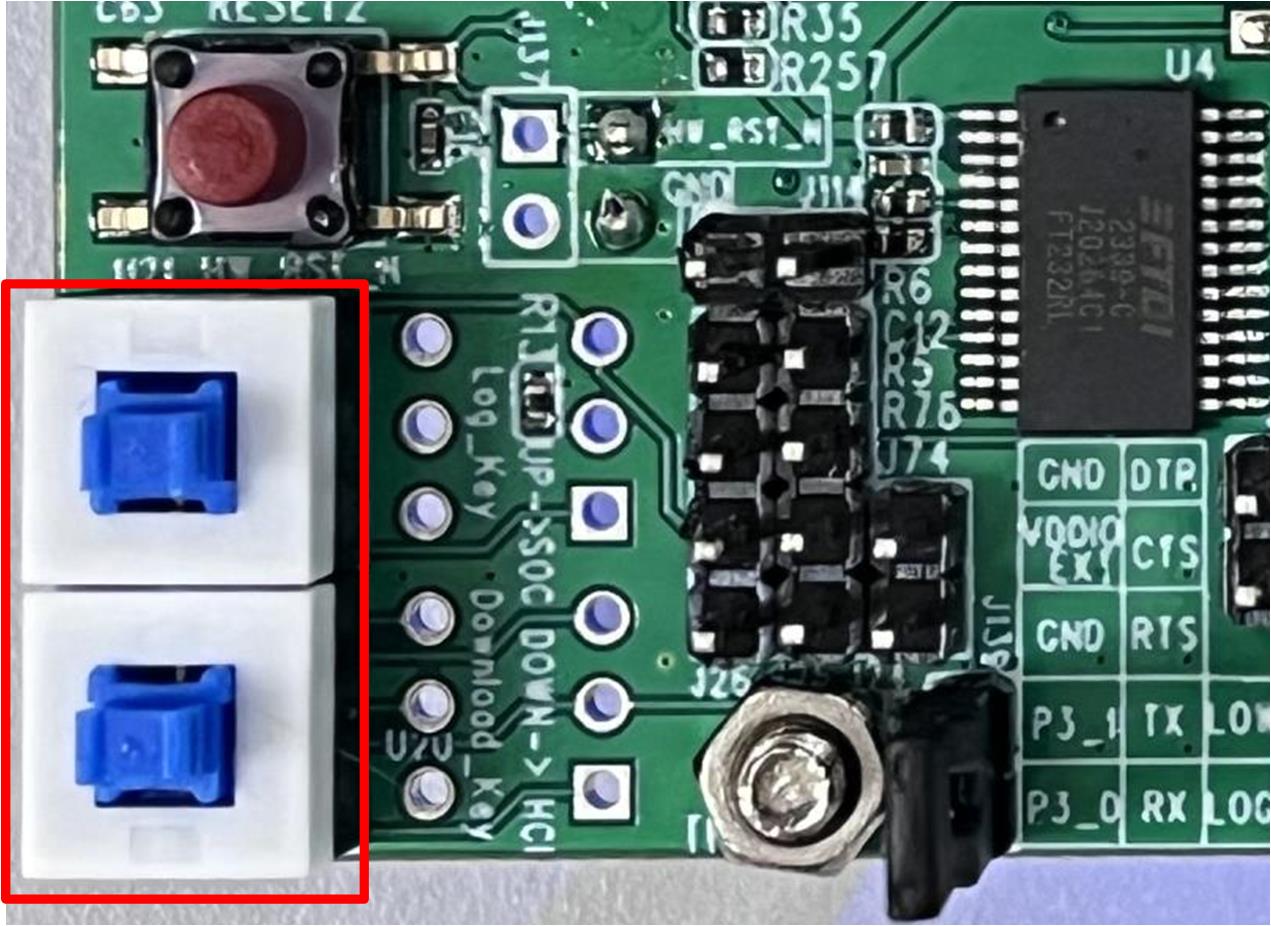

../../../_images/UART_LOG_communication_switches_of_EVB_model_B.jpg — Model B 评估板 UART/LOG 测试接口

RS485 接口
使用 RS485 时需要将蓝框标出的三组排针用跳线帽连接。RS485模块输入 3.3V-TTL。将 RS485 模块连接到评估板时，注意模块上每个 pin 与评估板上 RS485 接口一一对应，防止插反。

../../../_images/RS485_interface_module_of_EVB_model_B.jpg — Model B 评估板 RS485 接口和 RS485 模块

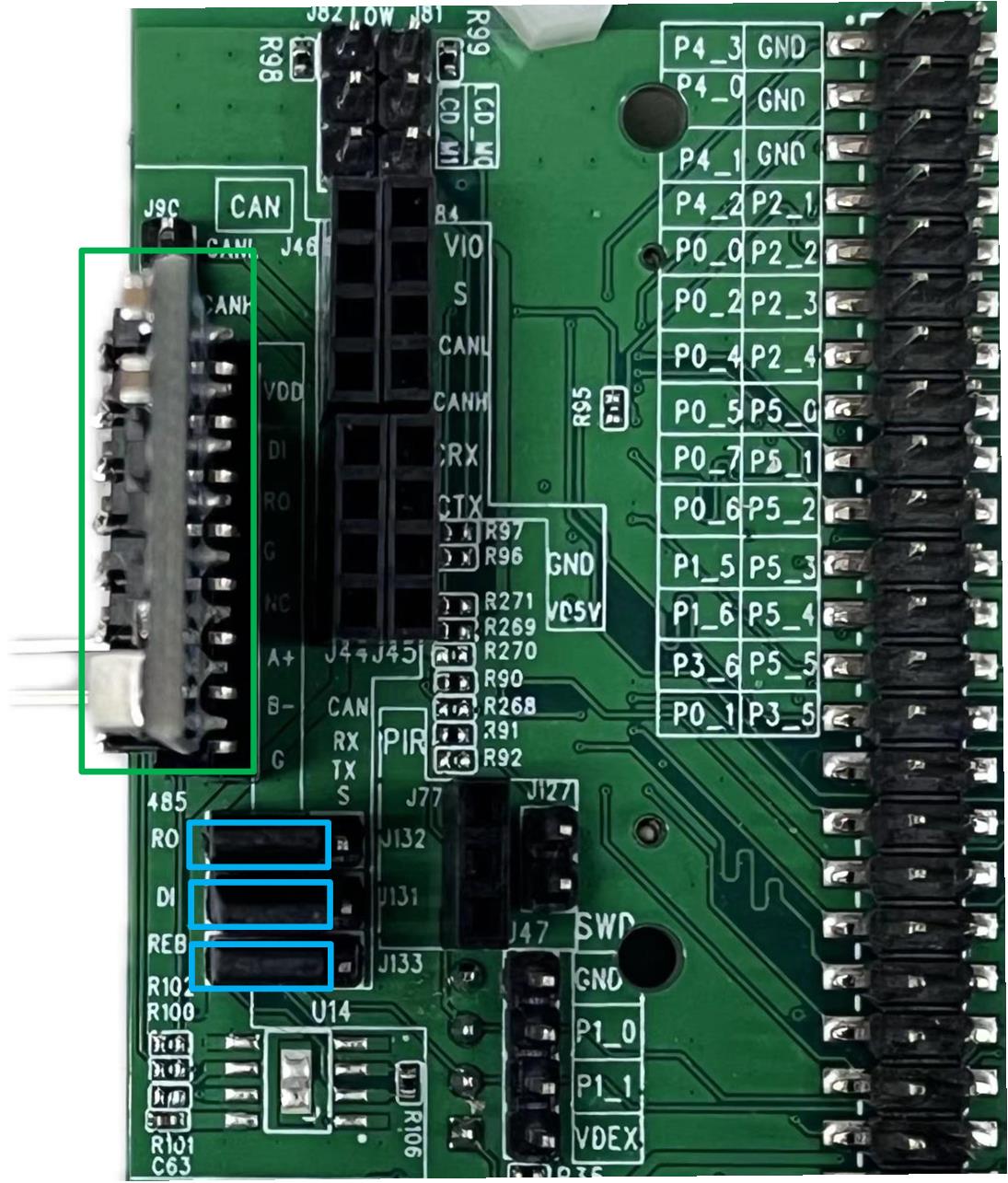

../../../_images/RS485_Interface.jpg — Model B 评估板 RS485 模块连接示意图

A2C 接口
A2C 接口如图中左边两排绿框所示，用于连接收发器模块，另一排为 A2C 测试接口。使用 A2C 接口时需要将蓝框标出的三组排针用跳线帽连接。模块采用 TJA1051，是一款高速收发器，为控制器提供差动发送和接收功能，传输速率高达 1Mbit/s。将收发器模块连接到评估板时，注意模块上每个 pin 与评估板上 A2C 接口一一对应，防止插反。

../../../_images/CAN_interface_and_module_of_EVB_model_B.jpg — Model B 评估板 A2C 接口和收发器模块

../../../_images/CAN_module_connecting_of_EVB_model_B.jpg — Model B 评估板 A2C 接口连接示意图

音频模数转换接口
音频模数转换接口中 MIC_L 和 MIC_R 均连接麦克风模块，作为音频输入；U19 放置音频模数转换模块。连接时注意引脚顺序，防止接反。音频模数转换模块采用 PCM1808 器件，带有 24 位 A/D 转换器，并包含一个数字抽取滤波器和高通滤波器，用于消除输入信号的直流部分。PCM1808 在串行音频接口中支持主从模式和两种数据格式，通过暂停系统时钟来支持掉电和复位功能，采样率范围为 8kHz~96kHz。供电为 5V 模拟电源和 3.3V 数字电源。

../../../_images/Audio_stereo_analog-to-digital_conversion_module_interface_of_EVB_model_B.jpg — Model B 评估板音频模数转换接口

../../../_images/MicrophoneL_and_audio_stereo_analog-to-digital_conversion_moduleR_of_EVB_model_B.jpg — 麦克风（左）和音频模数转换模块（右）

../../../_images/audio_stereo_analog-to-digital_conversion_module_connecting_of_EVB_model_B.jpg — Model B 评估板音频模数转换模块连接示意图

红外感应接口
使用红外感应模块时需要先用跳线帽将 J127 连接，然后将红外感应模块插到 J77，注意接插位置顺序，防止反接。红外感应模块采用 HC-SR505，工作电压范围是 4.5~20V，静态电流小于 50uA。当人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。支持可重复触发，即感应输出高电平后，在延时时间内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平。

../../../_images/Infrared_sensing_interface_of_EVB_model_B.jpg — Model B 评估板红外感应接口及模块

../../../_images/Infrared_sensing_module_connecting_of_EVB_model_B.jpg — Model B 评估板红外感应模块连接示意图

温湿度传感器接口
温湿度传感器模块供电电压为 2.4~5.5V，支持 I2C 通信协议，温度的量程和精度分别为 -40 ~ +125℃，±0.2℃，湿度的量程和精度分别为 0~100%RH，±2%RH，功耗为 4.8uW（1 次/秒）。连接时注意接插位置顺序，防止反接。

../../../_images/Temperature_and_humidity_sensor_interface_of_EVB_model_B.jpg — Model B评估板温湿度传感器接口及模块

../../../_images/Temperature_and_humidity_sensor_connecting_of_EVB_model_B.jpg — Model B评估板温湿度传感器模块连接示意图

Wi-Fi 和 SD Nand Flash 复用接口

Wi-Fi模块为 BL-M8189FS6，支持 SDIO 接口。支持 IEEE 802.11b/g/n 标准，并提供高达 150Mbps 的 PHY 速率，提供功能丰富的无线连接和远距离可靠的吞吐量。

SD Nand Flash 连接座可搭配 RTK SD Nand Flash 子板使用。连接时插入图右边蓝框标出的连接座，注意接插位置顺序，防止反接。

../../../_images/WiFi_interface_and_module_of_EVB_model_B.jpg — Model B 评估板 Wi-Fi 接口及模块

../../../_images/SD_NAND_flash_interface_and_daughterboard_of_EVB_model_B.jpg — Model B 评估板 SD nand flash 连接座及子板

../../../_images/SD_NAND_flash_connection_of_EVB_model_B.jpg — Model B 评估板 SD nand flash 子板连接示意图

备注

正常模式：Wi-Fi 或 SD Nand Flash 模块正常工作时，需用跳线帽将 J35 排针连接；
低功耗模式：拔掉 J35 上的跳线帽，然后将 J37 中蓝框标出的排针连接任意一个 GPIO。GPIO 输出高，Wi-Fi 或 SD Nand Flash 模块正常工作。GPIO 输出低，模块不工作。

以太网模块
以太网模块采用 RTL8201FR，支持 RMII 接口。红框标出的按键为以太网模块的复位按键。

../../../_images/Ethernet_module_of_EVB_model_B.jpg — Model B 评估板以太网模块

评估板的引脚分配

请参照最新的 RTL87x2G_IOPin_Information 文档。

评估板使用说明

评估板供电接线

Model B 评估板供电可单独使用 USB 端口 CON2 供电，此时 RTL87x2G 的 USB 通信功能无法使用，但可以正常下载程序到 RTL87x2G。评估板供电接线见下图，红框标出的所有跳线帽需接上。

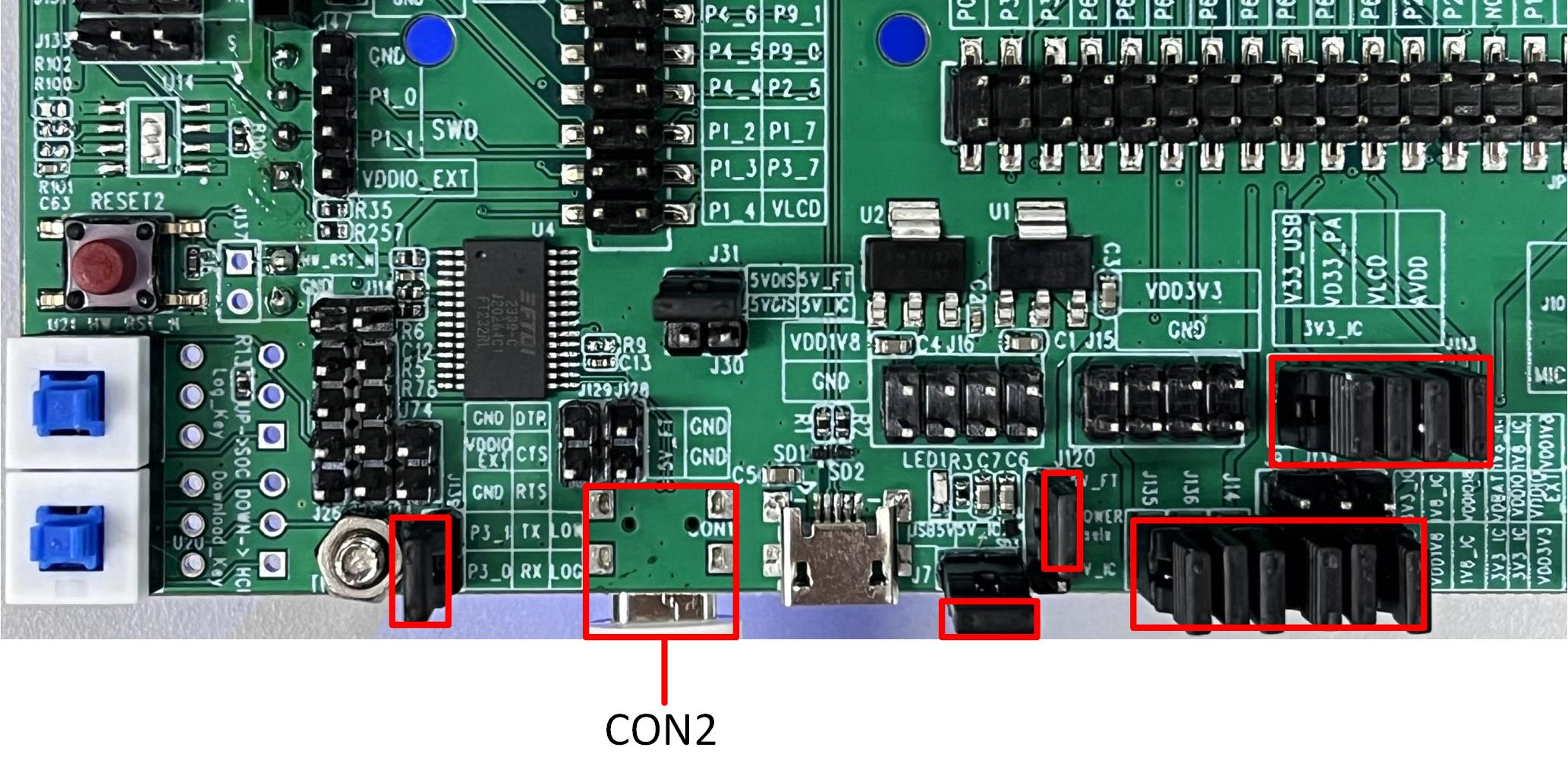

../../../_images/Power_supply_with_USB_socket_CON2_of_EVB_model_B.jpg — Model B 评估板使用 USB 端口 CON2 供电接线示意图

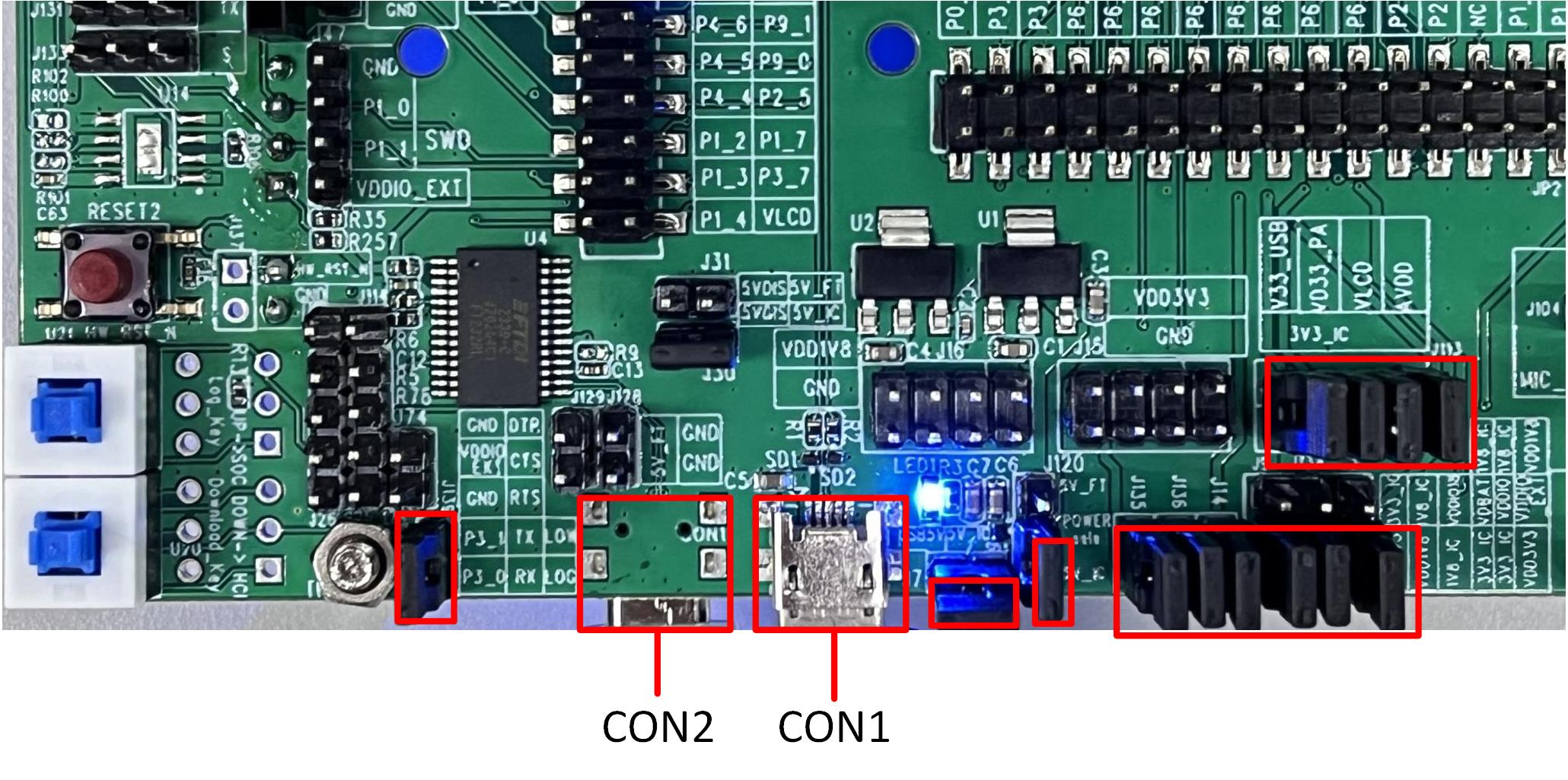

若需使用 RTL87x2G 的 USB 通信功能，评估板上的 USB 端口 CON1 和 CON2 都需要连接，此时供电连线示意图见下图，红框标出的所有跳线帽需接上。与单独使用 USB 端口 CON2 供电接线不同之处在 J120 中跳线帽选择 5V_IC。

../../../_images/Power_supply_with_USB_socket_CON1_2_of_EVB_model_B.jpg — Model B 评估板使用 USB 端口 CON1 和 CON2 供电接线示意图

下载模式接线

P0_3 为下载模式选择管脚，P0_3 拉低后硬件 Reset 或重新上电会进入下载模式， UART/LOG 测试接口图中红框标的两个按键开关都需要按下，此时 P0_3（log）被拉低，P3_0 连接到 RX，P3_1 连接到 TX，然后按下 reset 按键或重新上电，进入下载模式。

正常模式接线

请确认 UART/LOG 测试接口图中红框标的两个按键开关松开，此时 P0_3（log）连接到 RX，P3_0 和 P3_1 分别与 RX 和 TX 断开。通过 USB 端口 CON2，用 Debug Analyzer 调试。

以太网与 SDIO 接口切换

由于以太网模块、Wi-Fi 和 SDIO 模块共用同一组 SDIO 接口。当使用以太网模块时，需要将以太网接口切换图中的电阻上件，同时解焊 SDIO 接口切换图中的电阻；当使用 Wi-Fi 和 SDIO 模块时，需要将SDIO 接口切换图中的电阻上件，同时解焊以太网接口切换图中的电阻；默认出厂时，上件使用的是以太网模块。

../../../_images/Switch_to_Ethernet_interface_of_EVB_model_B.jpg — Model B 评估板以太网接口切换

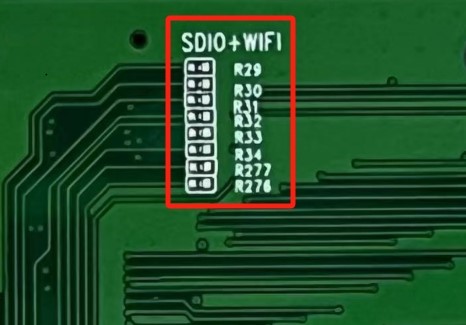

../../../_images/Switch_to_SDIO_interface_of_EVB_model_B.jpg — Model B 评估板 SDIO 接口切换

显示接口

供电选择
当使用 USB 端口 CON2 供电时，5VDIS 只能与 5V_FT 相连。当使用 USB 端口 CON1 和 CON2 供电时，5VDIS 可接 5V_FT 或者 5V_IC。

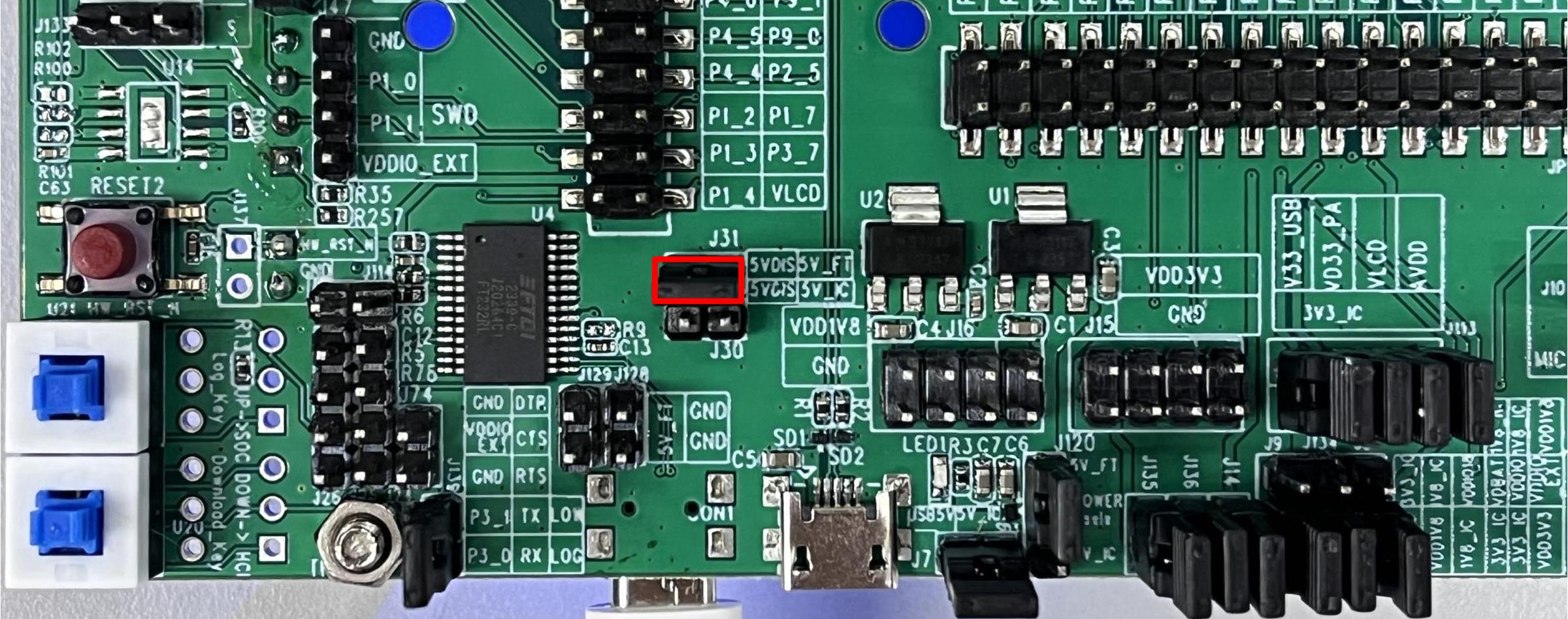

../../../_images/Single_USB_cable_power_supply_and_burning_mode_5VDIS_connecting_to_5V_FT.jpg — Model B 评估板单线烧录调试，5VDIS 与 5V_FT 相连

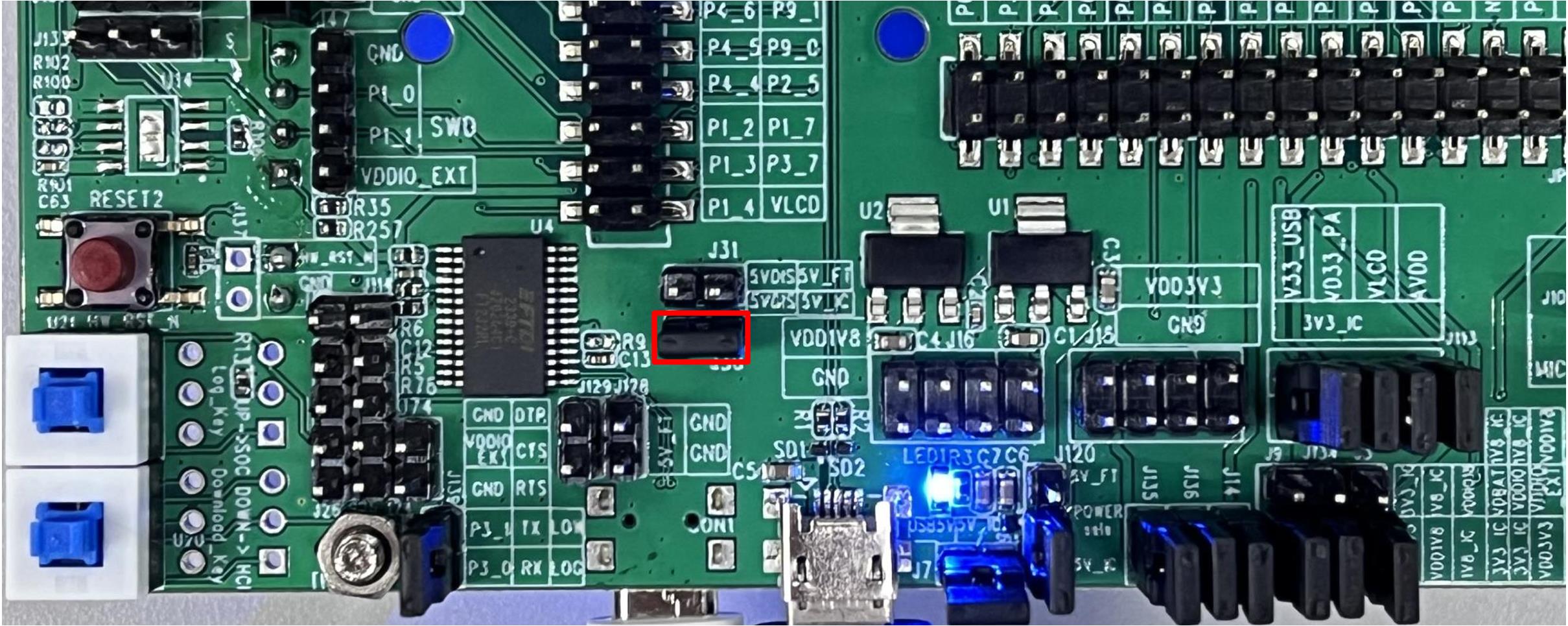

../../../_images/Dual_wire_burning_debugging_5VDIS_connecting_to_5V_IC.jpg — Model B 评估板双线烧录调试，5VDIS 连接 5V_FT 或者 5V_IC

显示接口类型选择
显示接口类型选择，请根据实际所选屏幕要求确定 LCD_IM[1:0] 的电平状态，具体请查阅所选屏幕驱动芯片数据手册。

Model B 评估板的 QSPI（Group1），I8080（Group2）和 RGB888 屏幕接口 pin 分配
PIN Name	QSPI（Group1）接口定义	I8080（Group2）接口定义	RGB888 接口定义
P2_2	TP_RST	TP_RST	TP_RST
P2_3	TP_INT	TP_INT	TP_INT
P2_4	TP_SCL	TP_SCL	TP_SCL
P2_5	TP_SDA	TP_SDA	TP_SDA
P1_4	LCD_BL_CTRL	LCD_BL_CTRL	LCD_BL_CTRL
P4_3	QSPI_CS	8080_D7	D7
P3_4	QSPI_DCX		D16
P4_0	QSPI_CLK（PHY）	8080_D4	D4
P3_3	QSPI_SIO3		D15
P3_2	QSPI_SIO2		D14
P4_1	QSPI_SIO1	8080_D5	D5
P4_2	QSPI_SIO0	8080_D6	D6
P3_6	LCD_RESX	LCD_RESX	CM
P0_5	LCD_TE（VSYNC）	8080_D1	D1
P0_2		8080_WR#	PCLK
P1_5		8080_DCX	HSYNC
P1_6		8080_RD#	SD
P0_7		8080_D3	D3
P0_6		8080_D2	D2
P0_4		8080_D0	D0
P0_1		8080_LCD_TE	VSYNC
P0_0		8080_CS#	DE
P5_0			D23
P5_1			D22
P5_2			D21
P5_3			D20
P5_4			D19
P5_5			D18
P3_5			D17
P9_2			D13
P4_7			D12
P4_6			D11
P4_5			D10
P4_4			D9
P1_2			D8
P9_1			SPI_CS
P9_0			SPI_CLK
P1_3			SPI_DO

IC 功耗测试

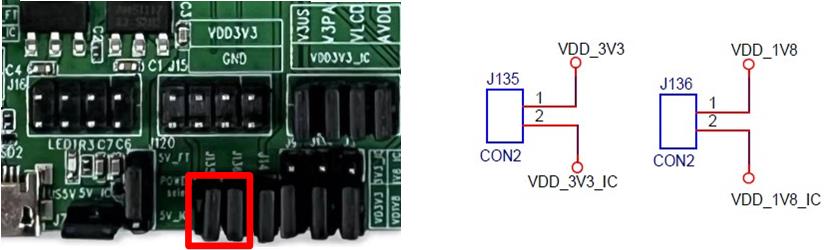

Model B 评估板提供 1.8V 和 3.3V 电压的 IC 功耗测量接口。

当 IC 供电是 3.3V 时，量测时断开 J135，然后串进电流表，量测通过 J135 的电流。
当 IC 供电是 1.8V 时，量测时断开 J136，然后串进电流表，量测通过 J136 的电流。

../../../_images/Power_Consumption_of_EVB_Model_B.jpg — IC 功耗测试接口

备注

请根据电源输入引脚介绍和功耗测量场景正确连接跳线帽。
为避免额外的耗电，需要关闭 log 打印。
为避免调试设备的影响，请勿将 UART，SWD 和调试器连接。
为避免以太网模块影响，需去除电阻 R47，R49，R266 或者将 P1_7，P9_3，P9_4 配置成 pull-none，shutdown 模式。
当采用外部直流电源供电时，需拔掉 J135 和 J136 跳线帽，然后外灌至 VDD_3V3_IC。注意使用 RTL8772GWP 子板时，由于 RTL8772GWP 子板的 MCMPSRAM 是 1.8V 供电，直流电源外灌至 VDD_1V8_IC 的电压只能是 1.8V。

RF 测试

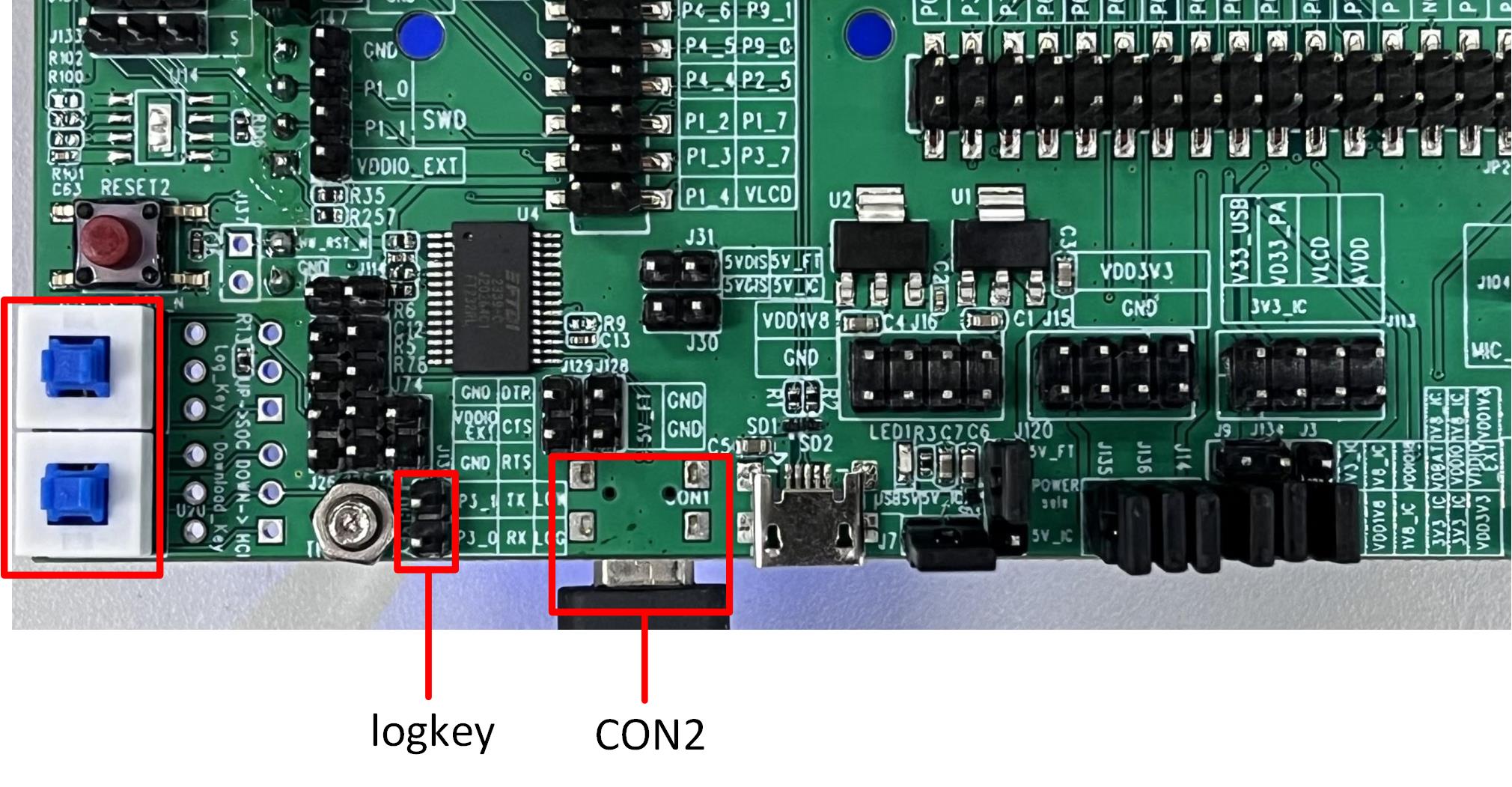

使用 RF Test Tool 进行 Bluetooth/Zigbee 等射频性能测试时，红框标的两个按键开关都需要按下，然后拔掉 logkey 上的跳线帽，使 P0_3 悬空，P3_0 连接到 RX，P3_1 连接到 TX。

../../../_images/RF_test_model_B.jpg — RF 测试接线
