Model C评估板

概述

  • RTL87x2G model C评估板适配的子板有：

  • RTL87x2G model C评估板上提供了用户开发的硬件环境，包括：

    • 5V转3.3V和1.8V电源模块

    • 支持QSPI（Group1）和I8080（Group2）屏幕接口

    • 支持音频模块（AMIC，DMIC）接口

    • Red LED和RGB LED模块

    • 音频功率放大模块

    • USB转UART转换芯片，FT232RL

备注

如需model C评估板配套模块，请联系Realtek FAE获取。

区块分布

Model C评估板正面和背面的区块分布如下。

../../../_images/EVB_model_C_blocks_distribution_Diagram-Front.jpg

Model C评估板区块分布示意图-正面

../../../_images/EVB_model_C_blocks_distribution_Diagram-Back.jpg

Model C评估板区块分布示意图-背面

以下按照逆时针的顺序依次介绍评估板上的区块。

Model C评估板的区块介绍

区块

介绍

EVB子板连接座/ EVB Daughter Board Socket

用于连接EVB子板，具有防倒插机制

显示接口类型选择/ Display Interface Type Selection

Model C评估板支持QSPI（Group1）和I8080（Group2）屏幕接口

显示供电选择/ Display Power Selection

支持USB端口CON1、CON2或电池对屏幕进行供电

UART/LOG测试接口/ UART/LOG Test Interface

支持下载模式和正常模式

IC功耗测试接口/ IC Power Consumption Test Interface

IC功耗测试接口（3.3V/1.8V可选）

锂电池接口/ Li-ion Battery Socket

用于连接单节锂离子电池的两针接口

USB端口CON1/ USB Port CON1

用于评估板供电，并与RTL87x2G USB通信

IC供电电压选择/ IC Power Voltage Selection

IC供电电压选择（3.3V/1.8V可选）

复位按键/ Reset Key

按下此按键会复位系统

外部供电/ External Power Supply

为外设提供1.8V和3.3V供电

SD Nand Flash接口/ SD Nand Flash Interface

用于连接RTK SD Nand Flash子板

麦克风插座/ Microphone Socket

支持3.5mm音频接口

麦克风接口/ Microphone Interface

用于连接外部麦克风子板

SWD接口/ SWD Interface

用于SWD调试

24位ADC接口/ 24bits ADC Interface

24位ADC，AIN0-3可作为四路单端输入，AIN0-1和AIN2-3可作为两路差分输入

Red LED和RGB LED模块/ Red LED and RGB LED module

提供四个红色LED以及一个RGB LED

音频功率放大模块/ Audio Power Amplifier Module

采用ALC105-VF，是一款立体声D类音频放大器，每声道最大输出功率为3W

独立按键/ Independent Keys

KEY2，KEY3，KEY4，KEY5四个独立按键分别与P10_2，P10_1，P9_2和P9_1连接

USB端口CON2/ USB Port CON2

用于评估板供电，并连接USB转UART芯片FT232RL，用于下载程序或调试

显示接口/ Display Socket

用于连接显示屏幕

接口分布

../../../_images/EVB_model_C_interfaces_distribution_Diagram-Front.png

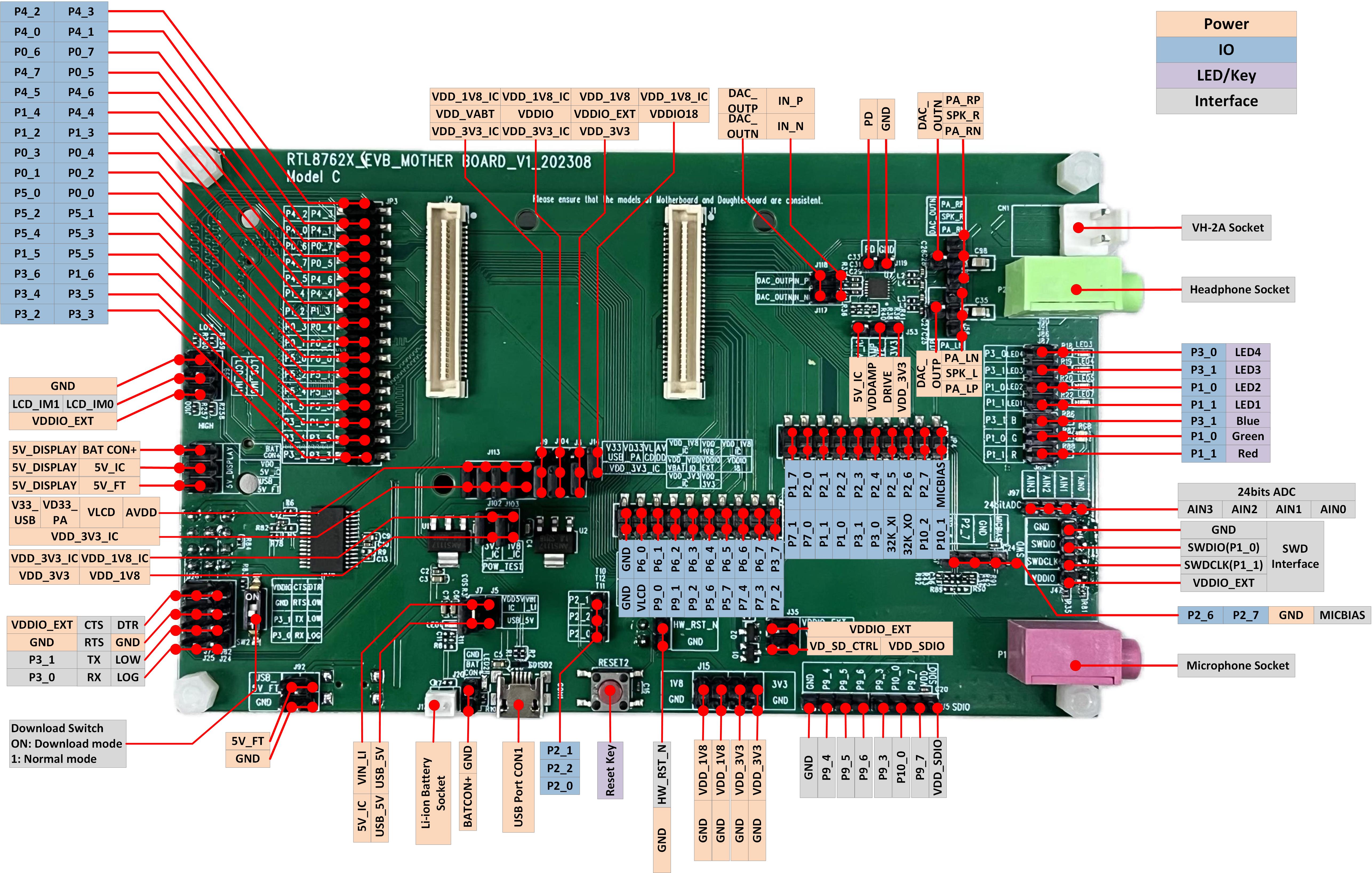

Model C评估板接口分布示意图-正面

../../../_images/EVB_model_C_interfaces_distribution_Diagram-Back.png

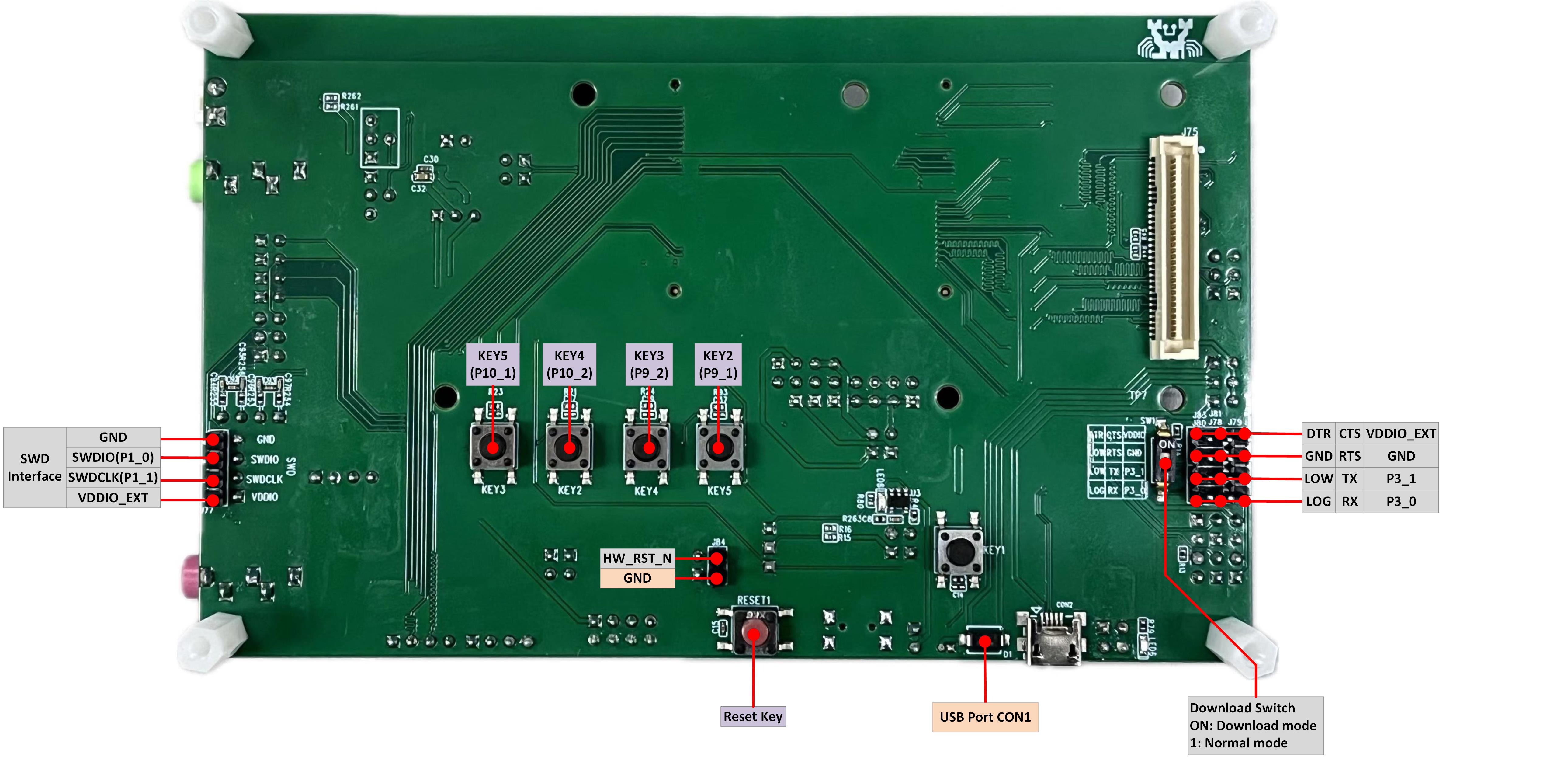

Model C评估板接口分布示意图-背面

区块和接口介绍

EVB子板

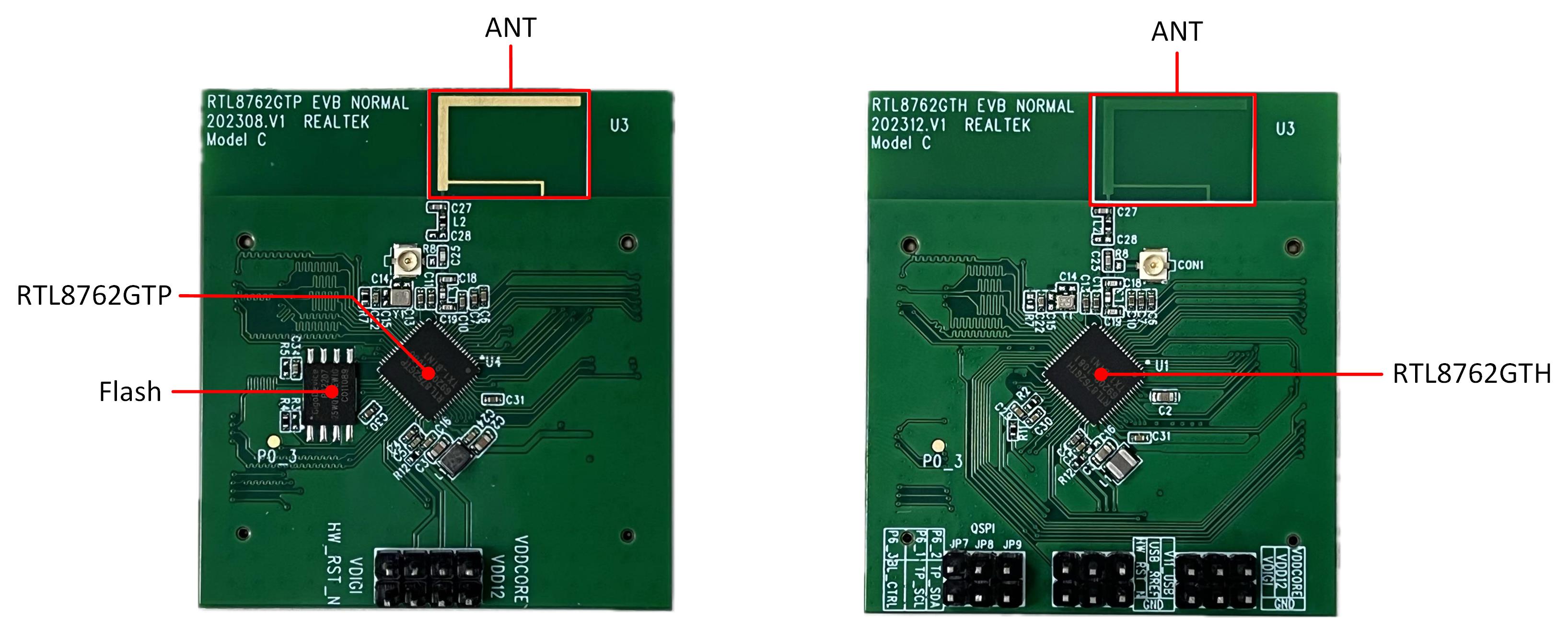

EVB子板可拆卸更换，子母板之间的连接座有防倒插机制。RTL87x2G model C评估板可适配的子板有RTL8762GTP和RTL8762GTH子板。

../../../_images/RTL8762GTP_and_RTL8762GTH_daughterboard.png

RTL8762GTP和RTL8762GTH子板

电源

USB端口CON1

USB端口CON1用于model C评估板供电，并与RTL87x2G USB通信。

USB端口CON2

USB端口CON2用于model C评估板供电，并连接USB转UART芯片FT232RL，用于下载程序或调试。

../../../_images/USB_socket_CON1_2_of_EVB_model_C.png

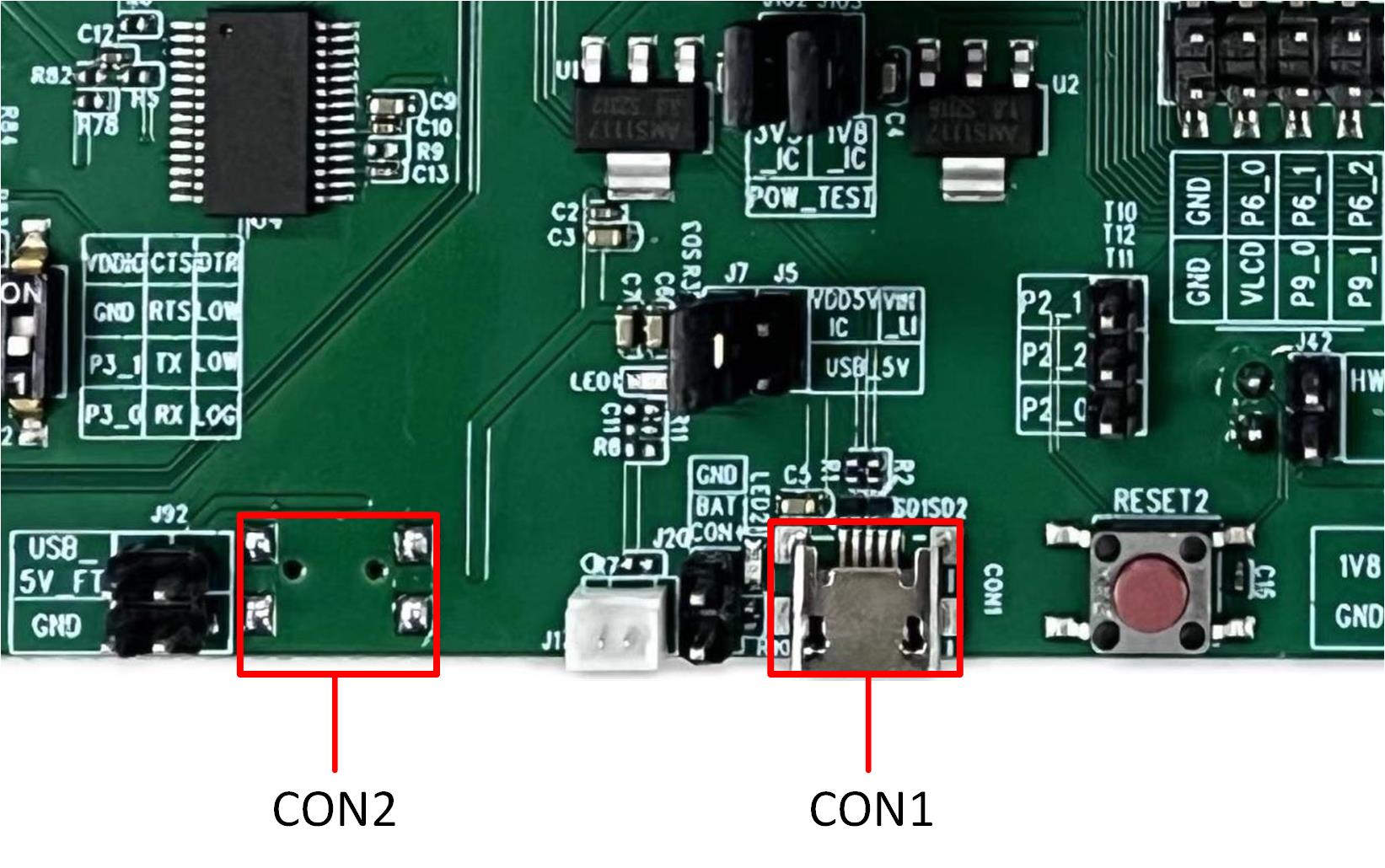

Model C评估板USB端口CON1和CON2

锂电池接口

Model C评估板支持锂电池供电，可通过跳线帽连接红框内的排针，通过USB对锂电池进行充电。

../../../_images/Lithium_battery_interface_of_EVB_model_C.jpg

Model C评估板锂电池接口

IC供电电压选择

VDD_VBAT/VDDIO/VDDIO_EXT可根据实际运用场景选择1.8V或者3.3V供电，默认接3.3V。电源输入引脚介绍如下：

Model C评估板电源输入引脚介绍

引脚名称

作用

V33_USB

为USB传输供电

VD33_PA

为内部+14dBm射频功率放大器供电

AVDD

为内部24位ADC供电

VDD_VBAT

为内部稳压器和模拟电路供电

VDDIO

为PAD和Flash供电

VDDIO18

为MCM PSRAM供电

VDDIO_EXT

为外设供电
../../../_images/Power_select_of_EVB_model_C.jpg

Model C评估板供电电压选择

备注

  1. VDDIO和VDDIO_EXT电压要保持一致。

  2. 使用RTL8762GTP子板时，J14中的VDDIO18只能选择1.8V。

评估板接口

UART/LOG测试接口

下载模式: 需将SW1/SW2拨码开关拨到 ON 档（LOG拉低），按下 reset 按键（或重新上电），进入下载模式。

正常模式: 需将SW1/SW2拨码开关拨到 1 档（LOG悬空），按下 reset 按键（或重新上电），开始运行程序，此时可使用Log pin调试，请参考正常模式接线。

../../../_images/UART_LOG_test_interface-front_of_EVB_model_C.jpg

Model C评估板UART/LOG测试接口-正面

../../../_images/UART_LOG_test_interface-back_of_EVB_model_C.jpg

Model C评估板UART/LOG测试接口-背面

Red LED和RGB LED模块

Red LED和RGB LED模块可通过跳线帽连接红框内的排针，然后可以使用默认的GPIO控制LED和RGB。也可以用杜邦线连接红框右侧排针和任意GPIO，控制LED和RGB。

../../../_images/LED_RGB_interface_of_EVB_model_C.jpg

Model C评估板Red LED和RGB LED模块

SD Nand Flash接口

SD Nand Flash接口可搭配RTK SD Nand Flash子板使用。注意接插位置顺序，防止反接。

../../../_images/SD_NAND_flash_interface_and_daughterboard_of_EVB_model_C.jpg

Model C评估板SD nand flash连接座及子板

../../../_images/SD_NAND_flash_power_control_of_EVB_model_C.jpg

Model C评估板SD nand flash电源控制

备注

  1. 正常模式：SD Nand Flash模块正常工作时，需用跳线帽将J35排针连接；

  2. 低功耗模式：拔掉J35上的跳线帽，然后将J37中蓝框标出的排针连接任意一个GPIO。GPIO输出高，SD Nand Flash模块正常工作。GPIO输出低，模块不工作。

评估板的pin分配

评估板管脚具体分配情况，请参照最新的 RTL87x2G_IOPin_Information文档。

评估板使用说明

评估板供电接线

Model C评估板供电可单独使用USB端口CON2供电，此时RTL87x2G的USB通信功能无法使用，但可以正常烧录程序到RTL87x2G。评估板供电接线见下图，红框标出的所有跳线帽需接上。

../../../_images/Power_supply_with_USB_socket_CON2_of_EVB_model_C.jpg

Model C评估板使用USB端口CON2供电接线示意图

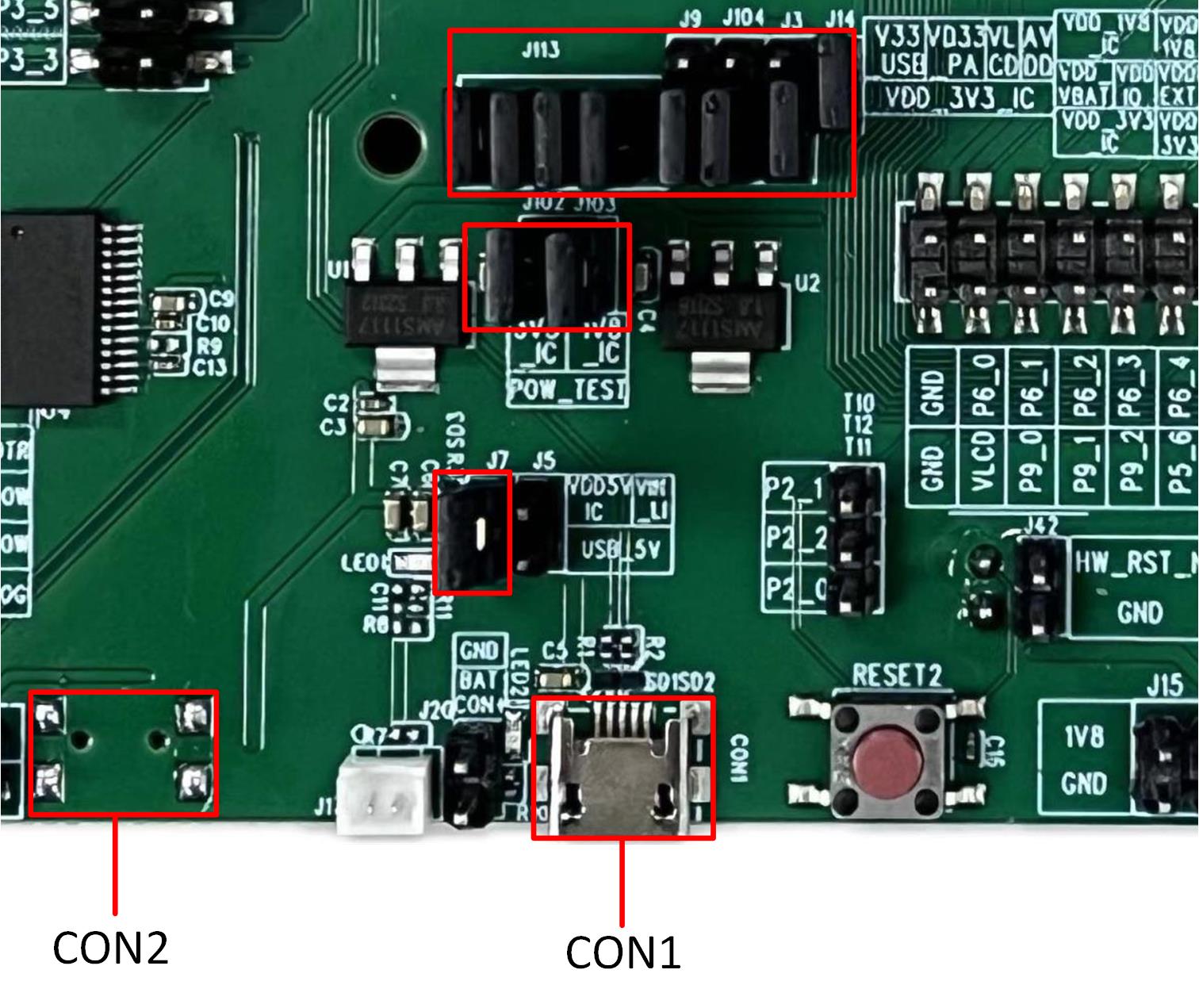

若需使用RTL87x2G的USB通信功能，评估板上的USB端口CON1和CON2都需要连接，此时供电连线示意图如下，红框标出的所有跳线帽需接上。

../../../_images/Power_supply_with_USB_socket_CON1%262_of_EVB_model_C.png

Model C评估板使用USB端口CON1和CON2供电接线示意图

下载模式接线

P0_3（log）为下载模式选择管脚，P0_3拉低后硬件复位或重新上电会进入下载模式。 通过跳线帽将P3_0连接到RX，将P3_1连接到TX。 将拨码开关拨到 ON 档（P0_3拉低），然后硬件复位或重新上电进入下载模式。 程序下载完成后，将拨码开关拨回 1 档，使P0_3恢复悬空状态。 最后，按下复位按键或重新上电，程序将正常运行。

../../../_images/Download_connection_of_EVB_model_C.jpg

Model C评估板下载模式接线

正常模式接线

请确认SW1/SW2拨码开关均已拨到 1 档， 此时可将下图中红框的跳线帽接上，P0_3（log）连接到RX，P3_0和P3_1分别与RX和TX断开。 通过USB端口CON2，用Debug Analyzer调试。

../../../_images/Debug_connection_of_EVB_model_C.jpg

Model C评估板正常模式接线

音频功率放大模块

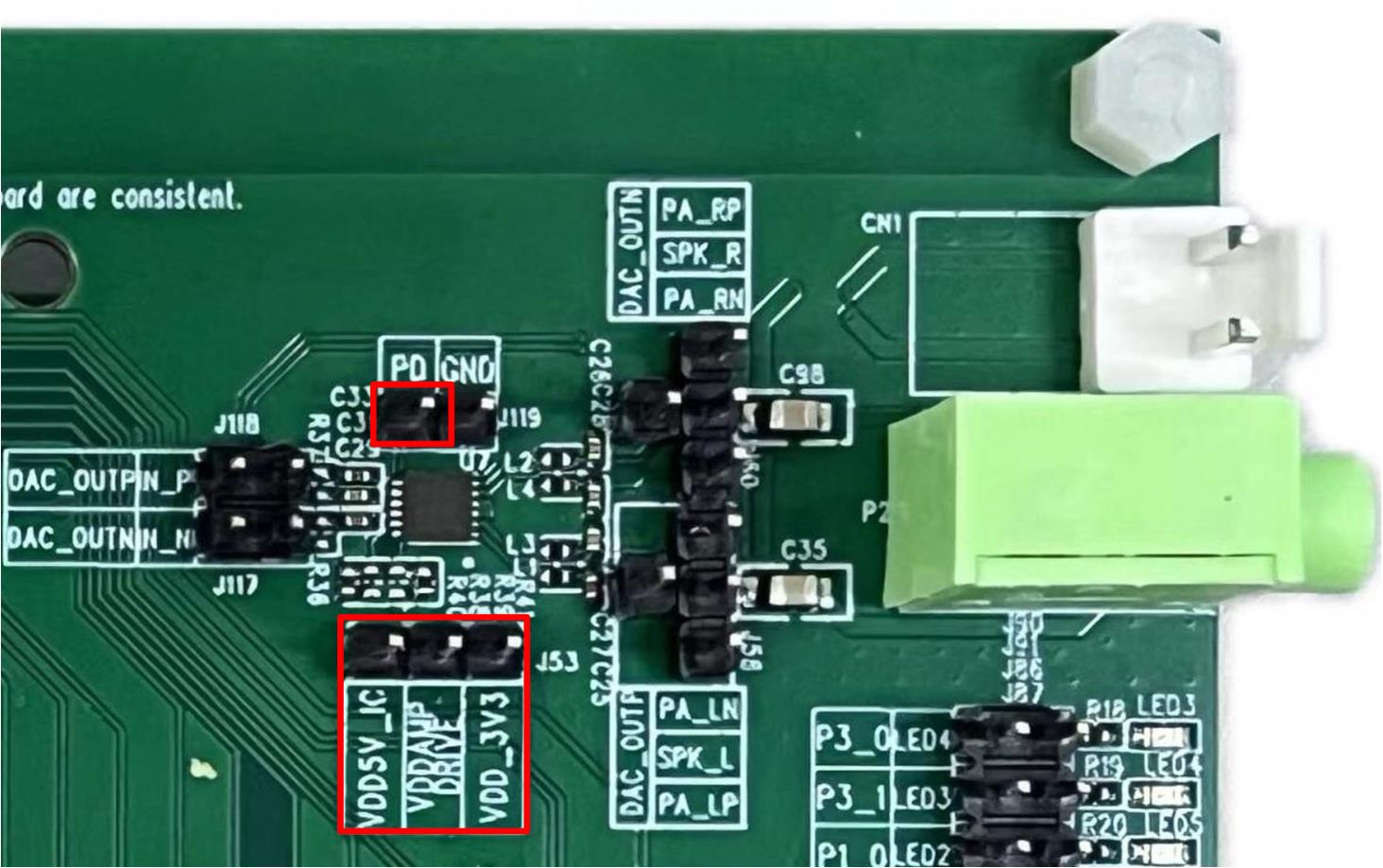

PD信号可连接至任意GPIO，通过拉高启动音频功率放大模块，通过拉低关闭音频功率放大模块。通过接跳线帽，可选择使用5V或3.3V供电。

../../../_images/PA_power_supply_of_EVB_model_C.png

Model C评估板音频功率放大模块供电示意图

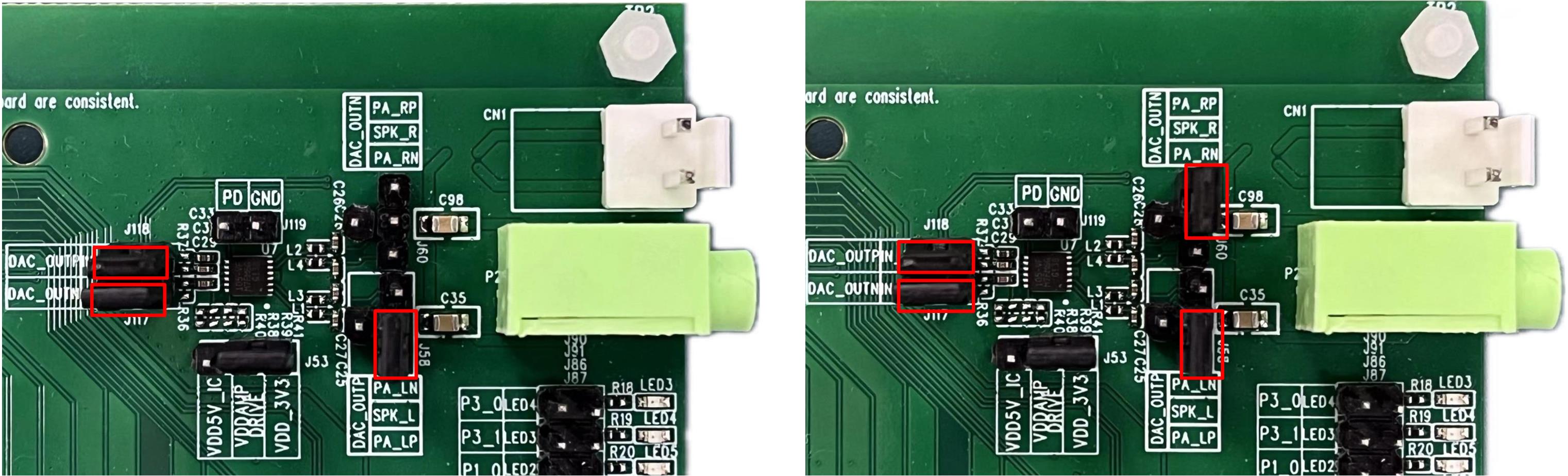

默认情况下连接下图左边红框所示跳帽。此时可通过3.5mm接头接入耳机，且仅单端有声音。音频也可通过下图右边白色VH-2A接口连接扬声器输出，按红框所示连接跳帽，同时需上件R262、R261使用。

../../../_images/PA_interface_of_EVB_model_C.png

Model C评估板音频功率放大模块接口切换

显示接口

供电选择

支持USB Port CON2，CON1或锂电池对屏幕进行供电。

../../../_images/Display_connection_of_EVB_model_C.jpg

Model C评估板屏幕供电选择

显示接口类型选择

显示接口类型选择，请根据实际所选屏幕要求确定LCD_IM[1:0]的电平状态，具体请查阅所选屏幕驱动芯片数据手册。

Model C评估板的QSPI（Group1）和I8080（Group2）接口pin分配

PIN Name

QSPI（Group1）接口定义

I8080（Group2）接口定义

P2_3

TP_RST

TP_RST

P2_4

TP_INT

TP_INT

P5_7

TP_SCL

TP_SCL

P1_3

TP_SDA

TP_SDA

P1_4

LCD_BL_CTRL

LCD_BL_CTRL

P4_3

QSPI_CS

8080_D7

P3_4

QSPI_DCX

P4_0

QSPI_CLK（PHY）

8080_D4

P3_3

QSPI_SIO3

P3_2

QSPI_SIO2

P4_1

QSPI_SIO1

8080_D5

P4_2

QSPI_SIO0

8080_D6

P3_6

LCD_RESX

LCD_RESX

P0_5

LCD_TE（VSYNC）

8080_D1

P0_2

8080_WR#

P1_5

8080_DCX

P1_6

8080_RD#

P0_7

8080_D3

P0_6

8080_D2

P0_4

8080_D0

P0_1

8080_LCD_TE

P0_0

8080_CS#

IC功耗测试

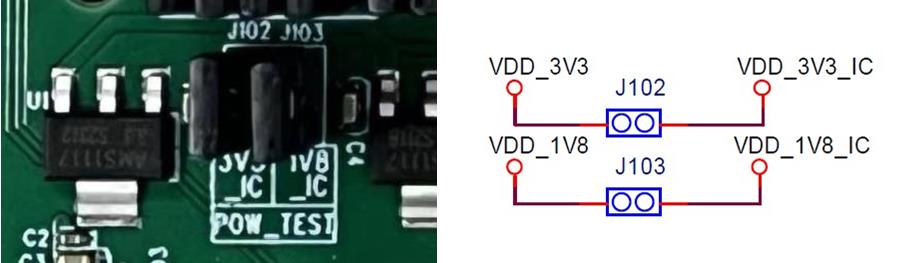

Model C评估板提供1.8V和3.3V电压的IC功耗测试接口。

  • 当IC供电是3.3V时，量测时断开J102，然后串进电流表，量测通过J102的电流。

  • 当IC供电是1.8V时，量测时断开J103，然后串进电流表，量测通过J103的电流。

../../../_images/Schematic_Diagram_of_power_consumption_points_on_EVB_model_C.jpg

IC功耗测试接口

备注

  1. 请根据电源输入引脚介绍和功耗测量场景正确连接跳线帽。

  2. 为避免额外的耗电，需要关闭log打印。

  3. 为避免调试设备的影响，请勿将UART，SWD和调试器连接。

  4. 当采用外部直流电源供电时，需要外灌至VDD_3V3_IC。注意使用RTL8762GTP子板时，由于RTL8762GTP子板的MCMPSRAM是1.8V供电，直流电源外灌至VDD_1V8_IC的电压只能是1.8V。

RF测试

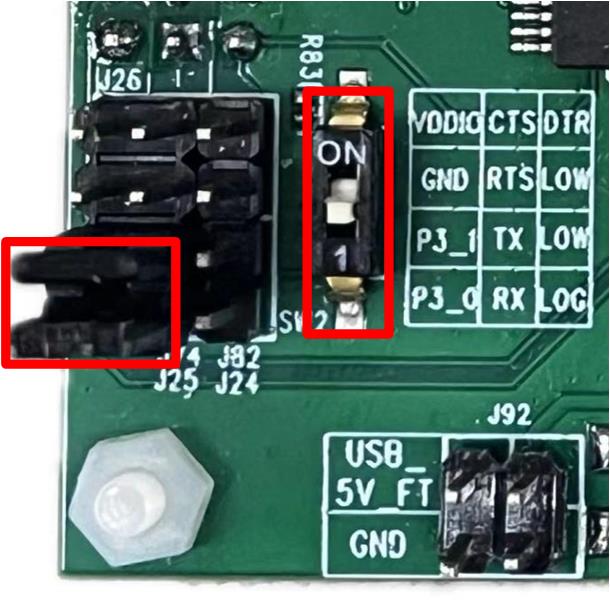

使用RF Test Tool进行Bluetooth/Zigbee等射频性能测试时，红框标的两个跳线帽需接上，然后将正面和背面的拨码开关拨回 1 档，使P0_3悬空，P3_0连接到RX，P3_1连接到TX。

../../../_images/RF_test_model_C.png

RF测试接线
