PlayBack

该示例实现将频率为 1KHz 的正弦波信号经 CODEC 编码，输出音频的功能。

利用 GDMA 将 I2S 数据从内存搬运到 I2S 的发送 FIFO ，再通过 CODEC 编码为 PDM 信号。

外接 PDM 播放器，可以实现播放固定频率的正弦波语音。

环境需求

该示例的环境需求，可参考 环境需求。

硬件连线

EVB 外接 PDM 播放器，连接 P4_3 和 CLK，P4_2 和 DATA。

编译和下载

该示例的编译和下载流程，可参考 编译和下载。

测试验证

在 PDM 播放器中听到 1KHz 的正弦波声音。

代码介绍

该章节主要介绍示例中的初始化和相应功能实现的代码和流程说明。

源码路径

工程文件和源码路径如下：

• 工程路径: sdk\samples\peripheral\codec\playback\proj

• 源码路径: sdk\samples\peripheral\codec\playback\src

初始化

外设的初始化流程可参考 General Introduction 中的 初始化流程 部分。

初始化流程包括了 CODEC、UART、I2S、GDMA 模块的初始化，具体流程如下。

1. 调用 Pad_Config() 与 Pinmux_Config()， 配置 PDM 相关引脚对应引脚的 PAD 和 PINMUX。

   void board_codec_init(void)
   {
       Pad_Config(PDM_CLK_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE, PAD_OUT_LOW);
       Pad_Config(PDM_DAT_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE, PAD_OUT_LOW);

       Pinmux_Config(PDM_CLK_PIN, PDM_CLK);
       Pinmux_Config(PDM_DAT_PIN, PDM_DATA);
   }


2. 调用 Pad_Config() 与 Pinmux_Config() ，配置 I2S 相关引脚对应引脚的 PAD 和 PINMUX。

   void board_i2s_init(void)
   {
       Pad_Config(CODEC_BCLK_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE, PAD_OUT_LOW);
       Pad_Config(CODEC_LRCLK_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE,PAD_OUT_LOW);
       Pad_Config(CODEC_TX_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE, PAD_OUT_LOW);
       Pad_Config(CODEC_RX_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE, PAD_OUT_LOW);

       Pinmux_Config(CODEC_BCLK_PIN, BCLK_SPORT0);
       Pinmux_Config(CODEC_LRCLK_PIN, LRC_SPORT0);
       Pinmux_Config(CODEC_TX_PIN,  DACDAT_SPORT0);
   }


3. 执行 I2S_StructInit() 和 I2S_Init() ， 初始化 I2S 外设。I2S0 的初始化参数配置如下：

I2S master RX 初始化参数

I2S Hardware Parameters	Setting in the I2S_InitStruct	I2S master RX
Sample Rate (Mi)	I2S_InitTypeDef::I2S_RxBClockMi	0x271
Sample Rate (Ni)	I2S_InitTypeDef::I2S_RxBClockNi	0x10
Device Mode	I2S_InitTypeDef::I2S_DeviceMode	I2S_DeviceMode_Master
Channel Type	I2S_InitTypeDef::I2S_RxChannelType	I2S_Channel_stereo
Data Format	I2S_InitTypeDef::I2S_RxDataFormat	I2S_Mode
Data Width	I2S_InitTypeDef::I2S_RxDataWidth	I2S_Width_24Bits

4. 执行 GDMA_StructInit() 和 GDMA_Init()， 初始化 GDMA 外设。GDMA 的初始化参数配置如下：

GDMA 初始化参数

GDMA Hardware Parameters	Setting in the GDMA_InitStruct	GDMA Channel
Channel Num	GDMA_InitTypeDef::GDMA_ChannelNum	0
Transfer Direction	GDMA_InitTypeDef::GDMA_DIR	GDMA_DIR_MemoryToPeripheral
Source Address Increment or Decrement	GDMA_InitTypeDef::GDMA_SourceInc	DMA_SourceInc_Inc
Destination Address Increment or Decrement	GDMA_InitTypeDef::GDMA_DestinationInc	DMA_DestinationInc_Fix
Source Data Size	GDMA_InitTypeDef::GDMA_SourceDataSize	GDMA_DataSize_Word
Destination Data Size	GDMA_InitTypeDef::GDMA_DestinationDataSize	GDMA_DataSize_Word
Source Burst Transaction Length	GDMA_InitTypeDef::GDMA_SourceMsize	GDMA_Msize_4
Destination Burst Transaction Length	GDMA_InitTypeDef::GDMA_DestinationMsize	GDMA_Msize_4
Source Address	GDMA_InitTypeDef::GDMA_SourceAddr	codec_drv_cos_table
Destination Address	GDMA_InitTypeDef::GDMA_DestinationAddr	&(I2S0->I2S_TX_FIFO_WR_ADDR)
Destination Handshake	GDMA_InitTypeDef::GDMA_DestHandshake	GDMA_Handshake_I2S0_TDM0_TX

5. 配置 GDMA 总传输完成中断 GDMA_INT_Transfer 和 NVIC， NVIC 相关配置可参考 中断配置。

6. 对 CODEC 外设的初始化。

   1. 调用 CODEC_AnalogCircuitInit() 初始化模拟电路。

   2. 调用 RCC_PeriphClockCmd() ，开启 CODEC 时钟。

   3. 执行 CODEC_StructInit() 和 CODEC_Init()， 初始化 CODEC 外设。CODEC 的初始化参数配置如下：

CODEC 初始化参数

CODEC Hardware Parameters	Setting in the CODEC_InitStruct	CODEC
Da Mute	CODEC_InitTypeDef::CODEC_DaMute	CODEC_UNMUTE
Da Gain Mode	CODEC_InitTypeDef::CODEC_DaGain	0xAF
DaC Dither	CODEC_InitTypeDef::CODEC_DaC_Dither	DAC_DA_DITHER_DISABLE
I2S Data Format	CODEC_InitTypeDef::CODEC_I2SFormat	CODEC_I2S_DataFormat_I2S
I2S Channel Len	CODEC_InitTypeDef::CODEC_I2SChannelLen	I2S_CHANNELLEN_32
I2S Data Width	CODEC_InitTypeDef::CODEC_I2SRxDataWidth	CODEC_I2S_Tx_DataWidth_24Bits
I2S Channel Sequence	CODEC_InitTypeDef::CODEC_I2SChSequence	CODEC_I2S_CH_L_R

7. 执行 preload_cos_table ，准备需要发送的正弦波数据。

8. 调用 I2S_Cmd() ，使能 I2S 发送模式。调用 GDMA_Cmd()，使能 GDMA 传输。

功能实现

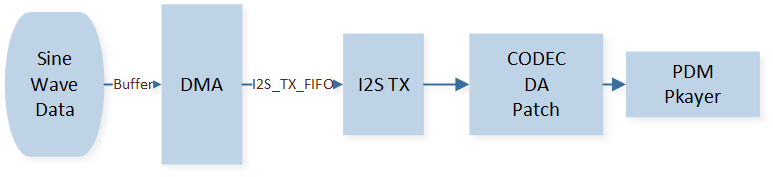

正弦波数据由 GDMA 从内存搬运到 I2S TX FIFO 中，经过 CODEC 的 DA 模块转换，外接 PDM 放大器后可听到音频。 数据在各个模块的传输顺序如下图所示。

音频数据传输模块

1. 当 GDMA 传输数据量达到设定的 BlockSize 时，会触发 GDMA_INT_Transfer 中断。在中断处理函数内重新设置源端地址，目的端地址和 BlockSize，并重新使能 GDMA 传输，以确保能够连续传输数据。

   GDMA_SetSourceAddress(CODEC_GDMA_Channel, (uint32_t)codec_drv_cos_table);
   GDMA_SetDestinationAddress(CODEC_GDMA_Channel, (uint32_t)(&(I2S0->I2S_TX_FIFO_WR_ADDR)));
   GDMA_SetBufferSize(CODEC_GDMA_Channel, CODEC_DRV_COS_TABLE_SAMPLE);
   GDMA_ClearINTPendingBit(CODEC_GDMA_Channel_NUM, GDMA_INT_Transfer);
   GDMA_Cmd(CODEC_GDMA_Channel_NUM, ENABLE);


See Also

相关 API Reference 请查看：

• CODEC

• PINMUX

• RCC

• GDMA

• UART

• I2S

• NVIC
