本章介绍 KeyScan 示例的详细信息。RTL87x2G 为 KeyScan 外设提供以下示例。

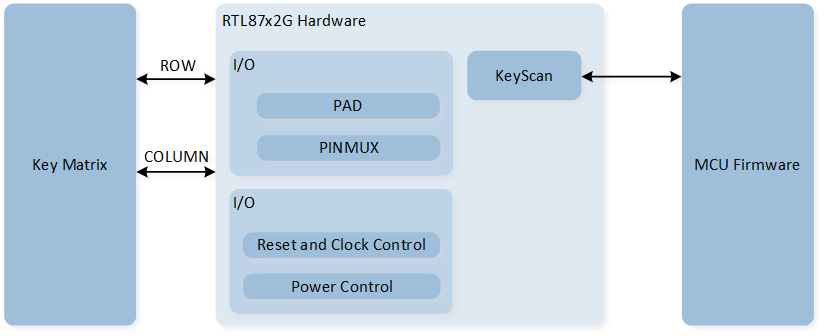

RTL87x2G 支持可配置的 12 行 * 20 列按键矩阵，并带有按键扫描功能。每个 IO PAD 都可以配置为按键扫描的任意行或列引脚。 KeyScan 需要与外部键盘矩阵一起使用。

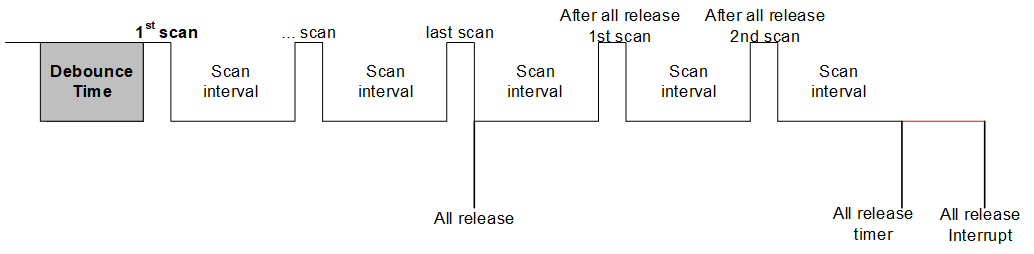

Keyscan 的扫描流程如图所示：

在空闲状态下，所有的 row[x] 作为输入，处于上拉状态，所有的 column[y] 作为输出，输出低电平。
当任意按键被按下时，在某一个 row 中会检测到低电平，触发 KeyScan 硬件扫描动作。
等待 debounce timer 后，开始第一次扫描。
首先将 column[0] 拉低，其他的 column 拉高，依次检测 row[0]，row[1]，…，row[N]。
如果检测到 row[0] 被拉低，则可以确定 (row[0], column[0]) 被按下，否则该键没有被按下。以此类推继续扫描其他 row。
切换到 column[1] 拉低，其他的 column 拉高，依次检测 row[0]，row[1]，…，row[N]，直到最后一个 column[N] 拉低，其他的 column 拉高，扫描完成。
此时一次扫描结束，扫描的结果将填入 Keyscan FIFO，如果开启 KEYSCAN_INT_SCAN_END 中断，将会触发该中断。
经过 scan interval 时间后，会进行第二次全局扫描，扫描结束后进行相同操作。
如果在某次扫描检测到没有任何按键按下，则会开始 all release timer 的计时，此时所有 column 拉低。等待 all release timer 计时结束后仍然没有检测到任意 row 被拉低，则代表此时所有按键 release。如果开启 KEYSCAN_INT_ALL_RELEASE 中断，则会触发该中断。

Keyscan 扫描分为手动扫描模式和自动扫描模式。

在 Keyscan 初始化中配置 KEYSCAN_InitTypeDef::scanmode 为 KeyScan_Manual_Scan_Mode ，以配置 Keyscan 为手动扫描模式。

在手动扫描模式下，触发 Keyscan 扫描的方式有两种：按键触发和寄存器触发。

按键触发：在使能 Keyscan 后，检测到外部有按键按下时才会触发扫描。在初始化中需要配置 KEYSCAN_InitTypeDef::manual_sel 为 KeyScan_Manual_Sel_Key。
寄存器触发：在初始化 Keyscan 后，调用 KeyScan_Cmd() 函数以触发 Keyscan 扫描，外部按键无法触发扫描。在初始化中需要配置 KEYSCAN_InitTypeDef::manual_sel 为 KeyScan_Manual_Sel_Bit。

在手动扫描模式下，Keyscan 只会进行一次扫描，扫描结束后会触发 KEYSCAN_INT_SCAN_END 中断。

在 Keyscan 初始化中配置 KEYSCAN_InitTypeDef::scanmode 为 KeyScan_Auto_Scan_Mode ，以配置 Keyscan 为自动扫描模式。

在自动扫描模式下，触发 Keyscan 扫描的方式为外部按键触发。可以通过设置 KEYSCAN_InitTypeDef::detectMode 来修改触发模式为边沿触发（ KeyScan_Detect_Mode_Edge ）或电平触发（ KeyScan_Detect_Mode_Level ）。

自动扫描模式下，Keyscan 会持续进行扫描，直到没有按键按下后触发 KEYSCAN_INT_ALL_RELEASE 中断。其中 KEYSCAN_INT_SCAN_END 中断可以被多次触发。

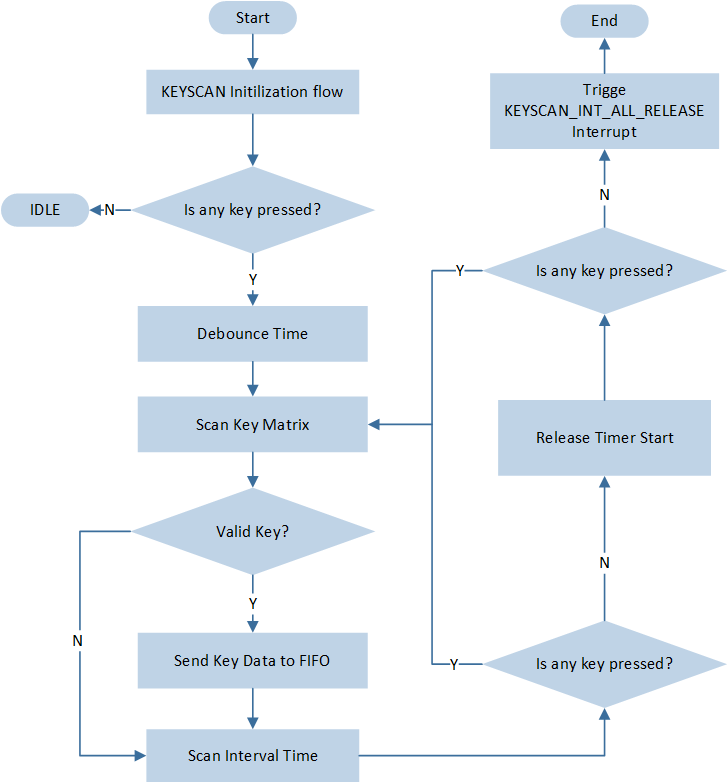

自动扫描的工作流程如下图所示。

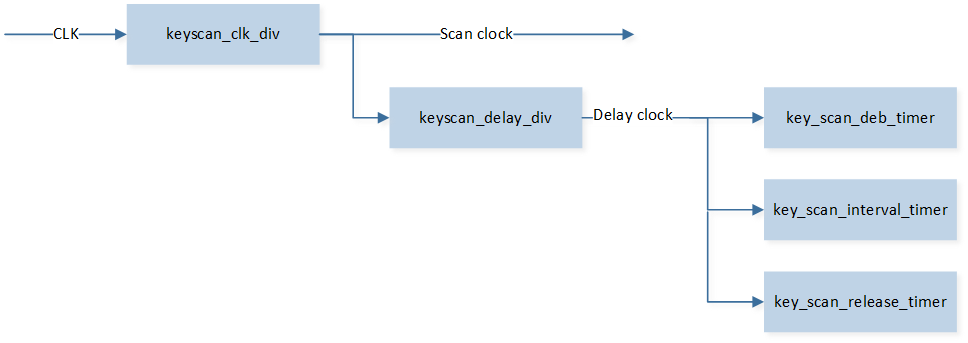

外设时钟将被分为两个通道。

KeyScan 扫描时钟是通过 keyscan_clk_div 的分频产生的。 Scan clock = Keyscan clock source (5MHz) / KEYSCAN_InitTypeDef::clockdiv。

低电平延迟时钟是通过 keyscan_delay_div 的分频产生的，供相关定时器使用。 Delay clock = Scan clock / KEYSCAN_InitTypeDef::delayclk。

key_scan_deb_timer 用于定时 debounce，debounce time = Delay clock * KEYSCAN_InitTypeDef::debouncecnt 。

key_scan_interval_timer 用于定时 scan interval，scan interval time = Delay clock * KEYSCAN_InitTypeDef::scanInterval 。

key_scan_release_timer 用于定时 release time，release time = Delay clock * KEYSCAN_InitTypeDef::releasecnt 。
