Manual Mode

该示例展示了使用 KeyScan 的手动扫描模式来实现矩阵键盘扫描的过程。

当检测到有按键按下时，Keyscan 开始扫描键盘矩阵。在单次扫描完成后触发 KeyScan 单次扫描完成中断，在中断处理函数内进行按键信息读取。

在示例中，通过软件定时器来模拟扫描间隔（scan interval）和所有按键释放（all release）时间检测的流程，以模拟 KeyScan 自动扫描模式（Auto Mode）的扫描流程。

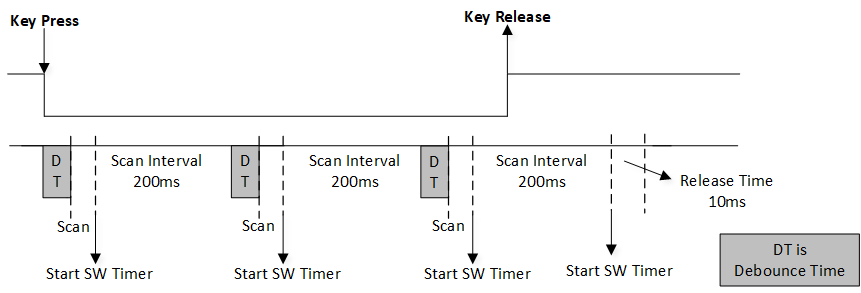

这里应该是 KEYSCAN manual diagram

KeyScan 使用DMA 主设备发送从设备接收框图

环境需求

该示例的环境需求，可参考 环境需求。

硬件连线

EVB 外接矩阵键盘，连接 P2_3 和 ROW0，P2_4 和 ROW1，P4_0 和 COLUMN0，P4_1 和 COLUMN1。

外接矩阵键盘的原理图如下图所示：

这里应该是外接矩阵键盘的图片

外接矩阵键盘

配置选项

  1. 可配置如下宏修改引脚定义。

    #define KEYBOARD_ROW_0                  P2_3
#define KEYBOARD_ROW_1                  P2_4
#define KEYBOARD_COLUMN_0               P4_0
#define KEYBOARD_COLUMN_1               P4_1

  2. 可配置如下宏修改软件定时器的定时时间。

    #define KEYSCAN_SW_INTERVAL             (200)/* 200ms */
#define KEYSCAN_SW_RELEASE_TIMEOUT      (10)/* 10ms */

编译和下载

该示例的编译和下载流程，可参考 编译和下载。

测试验证

  1. EVB 启动后，在 Debug Analyzer 工具内观察 log。

    Start keyscan manual test!

  2. 初始化软件定时器，打印 log。

    [io_keyscan] timer_keyscan_init: keyscan timer init

  3. 当有按键按下时，Keyscan 开始单次扫描。单次扫描结束后，进入 Keyscan 中断，打印按键信息。如果一直有按键按下，则会一直打印按键信息。

    1. 若检测到单个按键按下，打印如下 log。

      [io_keyscan] io_keyscan_handle_keys: Single key press. key: (x, x)

    2. 若检测到两个按键按下，打印如下 log。

      [io_keyscan] io_keyscan_handle_keys: Two key press. key0: (x, x), key1: (x, x)

  4. 当按键全部松开后，在软件定时器的回调函数内打印如下 log。

    [io_keyscan] io_keyscan_handle_keys: All keys release.

代码介绍

该章节主要介绍示例中的初始化和相应功能实现的代码和流程说明。

源码路径

工程文件和源码路径如下：

  • 工程路径: sdk\samples\peripheral\keyscan\keyscan_manual\proj

  • 源码路径: sdk\samples\peripheral\keyscan\keyscan_manual\src

初始化

外设的初始化流程可参考 General Introduction 中的 初始化流程 部分。

  1. 调用 Pad_Config() 与 Pinmux_Config()，配置对应引脚的 PAD 和 PINMUX。

    void board_keyboard_init(void)
{
    /* Keypad pad config */
    Pad_Config(KEYBOARD_ROW_0, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_UP, PAD_OUT_DISABLE, PAD_OUT_LOW);
    Pad_Config(KEYBOARD_ROW_1, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_UP, PAD_OUT_DISABLE, PAD_OUT_LOW);
    Pad_Config(KEYBOARD_COLUMN_0, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE, PAD_OUT_LOW);
    Pad_Config(KEYBOARD_COLUMN_1, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE, PAD_OUT_LOW);

    /* keypad pinmux config */
    Pinmux_Config(KEYBOARD_ROW_0, KEY_ROW_0);
    Pinmux_Config(KEYBOARD_ROW_1, KEY_ROW_1);
    Pinmux_Config(KEYBOARD_COLUMN_0, KEY_COL_0);
    Pinmux_Config(KEYBOARD_COLUMN_1, KEY_COL_1);
}

  2. 调用 RCC_PeriphClockCmd() ，开启 KeyScan 时钟。

  3. 对 KeyScan 外设进行初始化：

    1. 定义 KEYSCAN_InitTypeDef 类型 KEYSCAN_InitStruct ，调用 KEYSCAN_StructInit 将 KEYSCAN_InitStruct 预填默认值。

    2. 根据需求修改 KEYSCAN_InitStruct 参数，KeyScan 的初始化参数配置如下表。

    3. 调用 KeyScan_Init()，初始化 KeyScan 外设。

KeyScan 初始化参数

KeyScan Hardware Parameters

Setting in the KEYSCAN_InitStruct

KeyScan

Row Size

KEYSCAN_InitTypeDef::rowSize

2

Column Size

KEYSCAN_InitTypeDef::colSize

2

Scan Mode

KEYSCAN_InitTypeDef::scanmode

KeyScan_Manual_Scan_Mode

Debounce Enable

KEYSCAN_InitTypeDef::debounceEn

ENABLE

  1. 配置 KeyScan 单次扫描完成中断 KEYSCAN_INT_SCAN_END，配置 NVIC。NVIC 相关配置可参考 中断配置。

  2. 调用 KeyScan_Cmd()，使能 KeyScan 扫描。

  3. 调用 os_timer_create 函数，创建软件定时器，定时时间为 KEYSCAN_SW_INTERVAL ，用于模拟两次扫描的间隔。

    os_timer_create(&KeyScan_Timer_Handle, "keyscan_timer",  1, KEYSCAN_SW_INTERVAL, false, timer_keyscan_callback);

功能实现

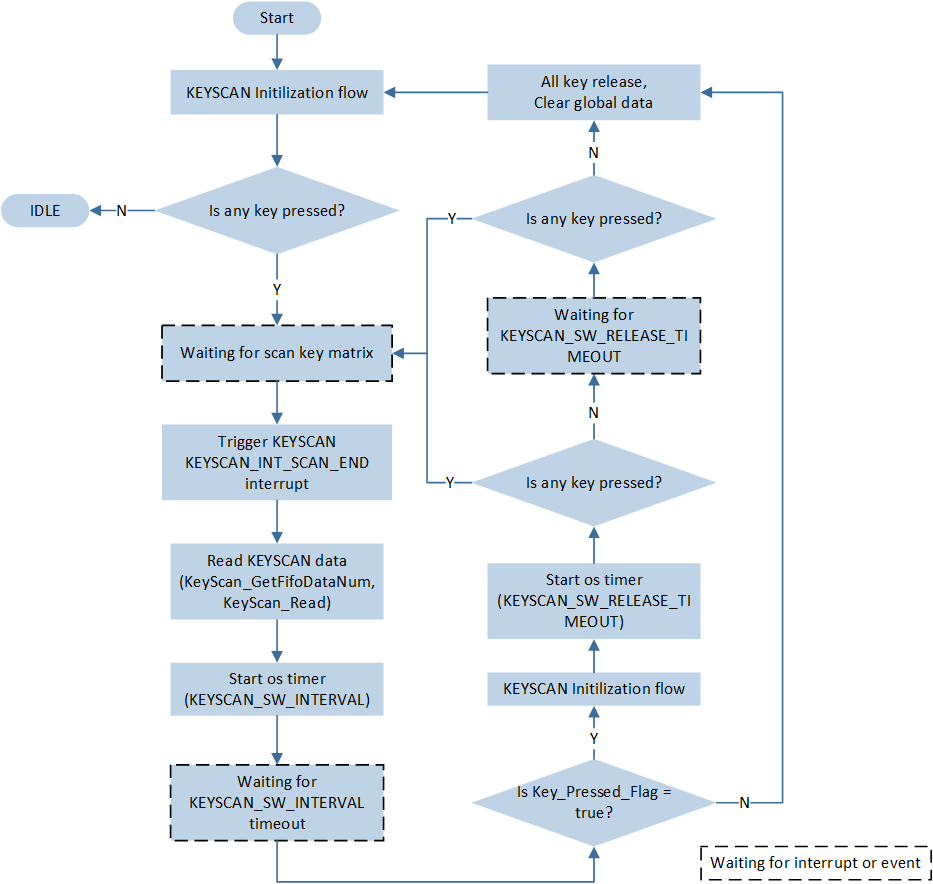

该示例中的 KeyScan 扫描流程如图所示：

这里应该是 KEYSCAN scan flow

KeyScan 扫描流程

在该示例中，KeyScan 配置为手动扫描模式，通过软件定时器模拟 interval time 和 release time，来模拟 KeyScan 的自动扫描模式流程。

  1. 初始化完毕之后，调用 os_sched_start 函数，开始任务调度。

  2. 当有按键按下时，KeyScan 触发手动扫描。单次扫描完成后，触发 KeyScan 单次扫描完成中断。

  3. 在 KeyScan 中断函数内，在 KeyScan 中断处理中，调用 KeyScan_GetFifoDataNum() 和 KeyScan_Read() 读取 KeyScan FIFO 中的数据，并将 Key_Pressed_Flag 设为 true ，以表明有按键按下。

  4. 调用 os_timer_restart，开启软件定时器，定时时间为 KEYSCAN_SW_INTERVAL，模拟 KeyScan 自动扫描流程中的 interval time。

    void KEYSCAN_Handler(void)
{
    uint32_t fifo_length;

    if (KeyScan_GetFlagState(KEYSCAN, KEYSCAN_INT_FLAG_SCAN_END) == SET)
    {
        /* Read current keyscan interrupt status and mask interrupt */
        KeyScan_INTMask(KEYSCAN, KEYSCAN_INT_SCAN_END, ENABLE);
        memset(&Current_Key_Data, 0, sizeof(KeyScan_Data_TypeDef));

        /* KeyScan fifo not empty */
        if (KeyScan_GetFlagState(KEYSCAN, KEYSCAN_FLAG_EMPTY) != SET)
        {
            fifo_length = (uint32_t)KeyScan_GetFifoDataNum(KEYSCAN);
            KeyScan_Read(KEYSCAN, (uint16_t *)&Current_Key_Data.key[0], fifo_length);
            Current_Key_Data.length = fifo_length;
            Key_Pressed_Flag = true;

            /* Start sw timer to check press status */
            if (!os_timer_restart(&KeyScan_Timer_Handle, KEYSCAN_SW_INTERVAL))
            {
                APP_PRINT_ERROR0("[io_keyscan] Keyscan_Handler: Restart keyscan_timer failed!");
                /* Set flag to default status and reinit keyscan module with debounce enabled */
                global_data_keyscan_init();
                driver_keyboard_init(ENABLE);
                return;
            }

            ...
        }
        KeyScan_ClearINTPendingBit(KEYSCAN, KEYSCAN_INT_SCAN_END);
        KeyScan_INTMask(KEYSCAN, KEYSCAN_INT_SCAN_END, DISABLE);
    }
}

  5. 当软件定时器定时时间到（ KEYSCAN_SW_INTERVAL 时间）后，在回调函数内判断 Key_Pressed_Flag 的状态。

    1. 如果 Key_Pressed_Flag 为 true，表明上次扫描有按键按下，并经过了 scan interval 的时间。在回调函数内将 Key_Pressed_Flag 置为 false，重新初始化 KeyScan 进行扫描。并开启定时器定时 KEYSCAN_SW_RELEASE_TIMEOUT 用于模拟 all release time。

    2. 如果 Key_Pressed_Flag 为 false，表明经过了 KEYSCAN_SW_RELEASE_TIMEOUT 时间之后，再次进入到了回调函数内，此时没有按键按下，代表按键全部松开。清空按键信息并重新初始化 KeyScan 重新开启一轮扫描。

    void timer_keyscan_callback(void *p_xTimer)
{
    if (true == Key_Pressed_Flag)
    {
        Key_Pressed_Flag = false;
        driver_keyboard_init(ENABLE);

        /* Start timer to check key status */
        os_timer_restart(&p_xTimer, KEYSCAN_SW_RELEASE_TIMEOUT);
    }
    else
    {
        global_data_keyscan_init();
        driver_keyboard_init(ENABLE);
    }
}

  6. 在开启 KEYSCAN_SW_RELEASE_TIMEOUT 定时时间后，如果期间内检测到了按键状态，会再次进入 KeyScan 中断函数，在中断函数内会重新启动 KEYSCAN_SW_INTERVAL 时间定时器，以覆盖掉 KEYSCAN_SW_RELEASE_TIMEOUT 定时。在 KEYSCAN_SW_INTERVAL 定时时间内，由于没有重新初始化 KeyScan，因此有按键按下时也不会触发扫描。
