IR GDMA Transmit
该实例使用 IR 外设利用 GDMA 搬运进行数据发送,实现数据发送功能。
GDMA 会将预定义的 IR 数据从内存搬运至 IR TX FIFO 中,搬运完成后触发 GDMA 中断。
可以使用逻辑分析仪来观察 IR 发送的数据是否符合预期。
环境需求
该示例的环境需求,可参考 环境需求。
硬件连线
连接 IR 发送引脚 P2_5 至逻辑分析仪。
配置选项
-
可配置如下宏修改引脚定义。
#define IR_TX_PIN P2_5
-
可配置如下宏修改 GDMA 通道设置。
#define IO_TEST_GDMA_CHANNEL_MUM 1 /*< Set this macro to select the GDMA Channel num. */ // Set the folling macros to modify the GDMA Channel configurations. #if (IO_TEST_GDMA_CHANNEL_MUM == 0) #define IO_TEST_GDMA_Channel GDMA_Channel0 #define IO_TEST_GDMA_Channel_IRQn GDMA0_Channel0_IRQn #define IO_TEST_GDMA_Channel_Handler GDMA0_Channel0_Handler #elif IO_TEST_GDMA_CHANNEL_MUM == 1 #define IO_TEST_GDMA_Channel GDMA_Channel1 #define IO_TEST_GDMA_Channel_IRQn GDMA0_Channel1_IRQn #define IO_TEST_GDMA_Channel_Handler GDMA0_Channel1_Handler #elif IO_TEST_GDMA_CHANNEL_MUM == 2 #define IO_TEST_GDMA_Channel GDMA_Channel2 #define IO_TEST_GDMA_Channel_IRQn GDMA0_Channel2_IRQn #define IO_TEST_GDMA_Channel_Handler GDMA0_Channel2_Handler #elif IO_TEST_GDMA_CHANNEL_MUM == 3 #define IO_TEST_GDMA_Channel GDMA_Channel3 #define IO_TEST_GDMA_Channel_IRQn GDMA0_Channel3_IRQn #define IO_TEST_GDMA_Channel_Handler GDMA0_Channel3_Handler #endif
-
可配置如下宏修改 GDMA 数据传输长度。
#define IO_TEST_GDMA_TRANSFER_SIZE IR_DATA_SIZE_MAX /*< Set this macro to modify the transfer size. */ #define IR_DATA_SIZE_MAX 68
编译和下载
该示例的编译和下载流程,可参考 编译和下载。
测试验证

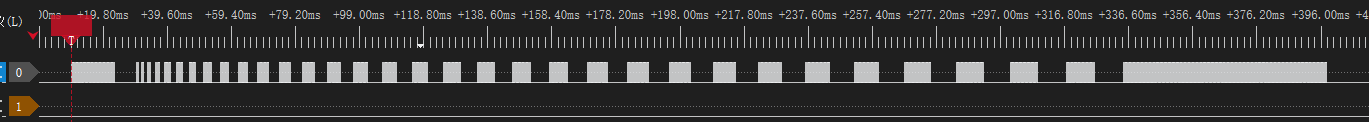

在逻辑分析仪内观察 IR 发送的波形。

IR 发送波形
代码介绍
该章节主要介绍示例中的初始化和相应功能实现的代码和流程说明。
源码路径
工程文件和源码路径如下:
工程路径:
sdk\samples\peripheral\ir\tx+gdma\proj
源码路径:
sdk\samples\peripheral\ir\tx+gdma\src
初始化
外设的初始化流程可参考 General Introduction 中的 初始化流程 部分。
-
调用
Pad_Config()
与Pinmux_Config()
,配置对应引脚的 PAD 和 PINMUX。void board_ir_init(void) { Pad_Config(IR_TX_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_ENABLE, PAD_OUT_LOW); Pinmux_Config(IR_TX_PIN, IRDA_TX); }
调用
RCC_PeriphClockCmd()
,开启 IR 时钟。-
对 IR 外设进行初始化:
定义
IR_InitTypeDef
类型IR_InitStruct
,调用IR_StructInit()
将IR_InitStruct
预填默认值。根据需求修改
IR_InitStruct
参数,IR 的初始化参数配置如下表。调用
IR_Init()
,初始化 IR 外设。
IR Hardware Parameters |
Setting in the |
IR |
---|---|---|
Sample Clock |
38000 |
|
IR Duty Cycle |
3 |
|
IR Mode |
||
IR Tx GDMA Enable |
||
IR Tx Waterlevel |
15 |
调用
RCC_PeriphClockCmd()
,开启 GDMA 时钟。-
对 GDMA 外设进行初始化:
定义
GDMA_InitTypeDef
类型GDMA_InitStruct
,调用GDMA_StructInit()
将GDMA_InitStruct
预填默认值。根据需求修改
GDMA_InitStruct
参数。GDMA 通道的初始化参数配置如下表。调用GDMA_Init()
,初始化 GDMA 外设。配置 GDMA 总传输完成中断
GDMA_INT_Transfer
和 NVIC。NVIC 相关配置可参考 中断配置。
GDMA Hardware Parameters |
Setting in the |
GDMA Channel |
---|---|---|
Channel Num |
1 |
|
Transfer Direction |
||
Buffer Size |
|
|
Source Address Increment or Decrement |
||
Destination Address Increment or Decrement |
||
Source Data Size |
||
Destination Data Size |
||
Source Burst Transaction Length |
||
Destination Burst Transaction Length |
||
Source Address |
|
|
Destination Address |
|
|
Destination Handshake |
功能实现
定义 IR 发送数据数组:有载波数据用载波个数与 0x80000000 进行或运算表示,无载波数据用载波个数与 0x00000000 进行或运算表示。
-
调用
GDMA_Cmd()
使能对应 GDMA 通道传输。调用IR_Cmd()
,使能 IR 外设发送功能。GDMA 将数据从GDMA_Send_Buf
搬运至(&IR->IR_TX_FIFO)
。IR_Send_Data.CarrierFreq = 38000; IR_Send_Data.DataLen = IO_TEST_GDMA_TRANSFER_SIZE; IR_Send_Data.DataBuf[0] = 0x80000000 | 0x200; IR_Send_Data.DataBuf[1] = 0x00000000 | 0x100; ... IR_Send_Data.DataBuf[IR_Send_Data.DataLen - 1] = 0x80000000 | 0x800; /* Test data buffer */ for (uint32_t i = 0; i < IO_TEST_GDMA_TRANSFER_SIZE; i++) { GDMA_Send_Buf[i] = IR_Send_Data.DataBuf[i]; } ... IR_Cmd(IR_MODE_TX, ENABLE);
-
当 GDMA 搬运数据完成时,触发
GDMA_INT_Transfer
中断,在中断函数内打印相关信息,失能 GDMA 传输,清除中断标志位。void IO_TEST_GDMA_Channel_Handler(void) { GDMA_INTConfig(IO_TEST_GDMA_CHANNEL_MUM, GDMA_INT_Transfer, DISABLE); GDMA_Cmd(IO_TEST_GDMA_CHANNEL_MUM, DISABLE); DBG_DIRECT("IO_TEST_GDMA_Channel_Handler\r\n"); GDMA_ClearINTPendingBit(IO_TEST_GDMA_CHANNEL_MUM, GDMA_INT_Transfer); }
See Also
相关 API Reference 请查看:
