Comparator

该示例通过使用 RTC 比较器实现定时功能。

当RTC定时时间到，进入RTC比较器中断。

环境需求

该示例支持以下开发套件：

开发套件
Hardware Platforms	Board Name
RTL87x2G HDK	RTL87x2G EVB

更多信息请参考快速入门。

编译和下载

该示例的工程路径如下:

Keil

Project file: samples\peripheral\rtc\comparator\proj\rtl87x2g\mdk

GCC

Project file: samples\peripheral\rtc\comparator\proj\rtl87x2g\gcc

请按照以下步骤操作构建并运行该示例:

打开工程文件。
按照快速入门中编译APP Image 给出的步骤构建目标文件。
编译成功后，在路径 mdk\bin 或 gcc\bin 下会生成 app bin app_MP_xxx.bin 文件。
按照快速入门中 MP Tool 给出的步骤将app bin烧录至EVB内。
按下复位按键，开始运行。

测试验证

比较器设定时间（1s）到，触发中断，打印中断信息，每次计数值+10。

RTC_Handler: RTC_COMP_INDEX1
RTC_Handler: RTC counter current value = 10
RTC_Handler: RTC_COMP_INDEX1
RTC_Handler: RTC counter current value = 20
...

代码介绍

该章节分为以下几个部分：

源码路径。
初始化函数将在初始化章节介绍。
初始化后的功能实现将在功能实现章节介绍。

源码路径

工程路径: sdk\samples\peripheral\rtc\comparator\proj
源码路径: sdk\samples\peripheral\rtc\comparator\src

该工程的工程文件代码结构如下：

└── Project: comparator
    └── secure_only_app
        └── Device                   includes startup code
            ├── startup_rtl.c
            └── system_rtl.c
        ├── CMSIS                    includes CMSIS header files
        ├── CMSE Library             Non-secure callable lib
        ├── Lib                      includes all binary symbol files that user application is built on
            └── rtl87x2g_io.lib
        ├── Peripheral               includes all peripheral drivers and module code used by the application
            ├── rtl_rcc.c
            ├── rtl_pinmux.c
            ├── rtl_nvic.c
            └── rtl_rtc.c
        └── APP                      includes the ble_peripheral user application implementation
            ├── main_ns.c
            └── io_rtc.c

初始化

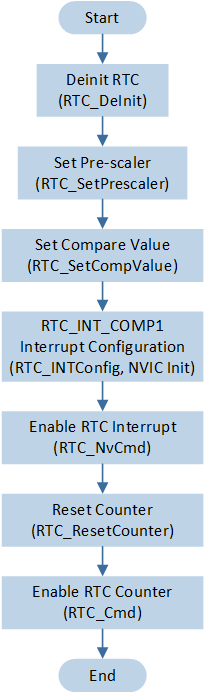

初始化流程包括了 driver_rtc_init 。

driver_rtc_init 包含了对RTC外设的初始化。

复位RTC外设。
设置RTC的分频系数为（3200-1），RTC时钟频率为10Hz（32K/3200）。
设置比较器通道1的比较值为10。
使能RTC比较器通道1计数中断 RTC_COMP_INDEX_INT 。
复位RTC计数值。
启动RTC外设。

RTC_DeInit();

RTC_SetPrescaler(RTC_PRESCALER_VALUE);
RTC_SetCompValue(RTC_COMP_INDEX, RTC_COMP_VALUE);
RTC_INTConfig(RTC_COMP_INDEX_INT, ENABLE);
...
RTC_NvCmd(ENABLE);
RTC_ResetCounter();
RTC_Cmd(ENABLE);

功能实现

比较器设定时间（0.1s*10 = 1s）到，触发RTC中断，进入中断处理函数 RTC_Handler 。
1. 打印中断信息和比较值信息。
2. 重新设置比较值。
3. 清除比较器通道1计数中断。

DBG_DIRECT("RTC_Handler: RTC_COMP_INDEX%d", RTC_COMP_INDEX);
DBG_DIRECT("RTC_Handler: RTC counter current value = %d", RTC_GetCounter());
RTC_SetCompValue(RTC_COMP_INDEX, RTC_GetCounter() + RTC_COMP_VALUE);
RTC_ClearCompINT(RTC_COMP_INDEX);
