Polling

该示例通过使用 SPI 轮询模式进行与外部flash的通信。

使用轮询的方式，对外部flash进行数据的读取，数据的擦除，写入等操作。

示例中可以通过配置宏 SPI_MODE 选择SPI的通信模式为全双工或EEPROM。

可以通过配置宏 SPI_CONFIG_GPIO_SIM_CS 选择是否使用GPIO模拟CS线通信。

环境需求

该示例支持以下开发套件：

开发套件

Hardware Platforms	Board Name
RTL87x2G HDK	RTL87x2G EVB

更多信息请参考快速入门。

硬件连线

EVB外接W25Q128模块，使用杜邦线连接P4_0（SCK）和CLK，P4_1（MISO）和DI，P4_2（MOSI）和DO，P4_3（CS）和CS#。

备注

W25Q128的模块介绍参考 W25Q128硬件介绍 。

配置选项

该示例可配置的宏如下：

1. SPI_MODE ：配置该宏可修改SPI的通信模式，可选择的值如下：

   • SPI_MODE_FULLDUPLEX ：SPI全双工通信模式。在此通信模式下，SPI的接收与发送操作同时进行。

   • SPI_MODE_EEPROM：SPI EEPROM通信模式。在此通信模式下，SPI在发送操作时不进行接收操作，直到发送完毕时进行数据接收。

2. SPI_CONFIG_GPIO_SIM_CS ：配置该宏可选择是否使用GPIO模拟CS线进行通信。配置 1 则代表使用GPIO模拟CS线通信， 0 则代表不使用GPIO进行模拟。

备注

SPI的FullDuplex和EEPROM通信方式的具体区别，可参考 常见问题 。

编译和下载

该示例的工程路径如下:

Keil

Project file: samples\peripheral\spi\polling\proj\rtl87x2g\mdk

GCC

Project file: samples\peripheral\spi\polling\proj\rtl87x2g\gcc

请按照以下步骤操作构建并运行该示例:

1. 打开工程文件。

2. 按照 快速入门 中 编译APP Image 给出的步骤构建目标文件。

3. 编译成功后，在路径 mdk\bin 或 gcc\bin 下会生成 app bin app_MP_xxx.bin 文件。

4. 按照 快速入门 中 MP Tool 给出的步骤将app bin烧录至EVB内。

5. 按下复位按键，开始运行。

测试验证

1. EVB启动后，在Debug Analyzer工具内观察log。

   Start spi polling test!


2. SPI通信模式配置：

   1. 若配置宏 SPI_MODE 为 SPI_MODE_FULLDUPLEX ，则会打印如下log。

      SPI is set to FullDulpex Mode!


   2. 若配置宏 SPI_MODE 为 SPI_MODE_EEPROM ，则会打印如下log。

      SPI is set to EEPROM Mode!


3. 读取外部flash id：

   1. 读取DEVICE_ID，前三个字节为dummy read，最后一个字节为DEVICE_ID。

      flash id = 000000ff
      flash id = 000000ff
      flash id = 000000ff
      flash id = 00000017


   2. 读取MF_DEVICE_ID，前三个字节为dummy read，后两个字节为DEVICE_ID。

      flash id = 000000ff
      flash id = 000000ff
      flash id = 000000ff
      flash id = 000000ef
      flash id = 00000017


   3. 读取JEDEC_ID

      flash id = 000000ef
      flash id = 00000040
      flash id = 00000018


4. 将Flash指定地址下的数据进行擦除操作，读取擦除之后的数据（全FF）。

   spi_demo: spi_flash_sector_erase done
   spi_demo: after erase read_data[0] = 0x000000ff
   ...
   spi_demo: after erase read_data[99] = 0x000000ff


5. 在Flash内的指定地址下进行数据写入操作，后再进行数据读取：

   1. 在全双工模式下，由于发送了四个字节的数据，接收数据的前四个字节为FF（无效数据），第五个字节开始为有效数据。

      spi_demo: after write read_data[0] = 0x000000ff
      spi_demo: after write read_data[1] = 0x000000ff
      spi_demo: after write read_data[2] = 0x000000ff
      spi_demo: after write read_data[3] = 0x000000ff
      spi_demo: after write read_data[4] = 0x0000000a
      ...
      spi_demo: after write read_data[99] = 0x00000069


   2. 在EEPROM模式下，在发送数据时不进行接收，所以接收的所有数据都为有效信息。

      spi_demo: after write read_data[0] = 0x0000000a
      spi_demo: after write read_data[1] = 0x0000000b
      ...
      spi_demo: after write read_data[99] = 0x0000006d


代码介绍

该章节分为以下几个部分：

1. 源码路径 。

2. 初始化函数将在 初始化 章节介绍。

3. 初始化后的功能实现将在 功能实现 章节介绍。

源码路径

• 工程路径: sdk\samples\peripheral\spi\polling\proj

• 源码路径: sdk\samples\peripheral\spi\polling\src

该工程的工程文件代码结构如下：

└── Project: polling
    └── secure_only_app
        └── Device                   includes startup code
            ├── startup_rtl.c
            └── system_rtl.c
        ├── CMSIS                    includes CMSIS header files
        ├── CMSE Library             Non-secure callable lib
        ├── Lib                      includes all binary symbol files that user application is built on
            └── rtl87x2g_io.lib
        ├── Peripheral               includes all peripheral drivers and module code used by the application
            ├── rtl_rcc.c
            ├── rtl_pinmux.c
            ├── rtl_gpio.c
            └── rtl_spi.c
        └── APP                      includes the ble_peripheral user application implementation
            ├── main_ns.c
            ├── spi_flash.c          includes a wrapper implementation of functions to communicate with external flash
            └── io_spi.c

初始化

初始化流程包括了 board_spi_init 和 driver_spi_init 。

---

board_spi_init 中包含了PAD与PINMUX设置：

1. 配置PAD：设置引脚、PINMUX模式、PowerOn、内部上拉。

2. 配置PINMUX：分配引脚分别为SPI0_CLK_MASTER、SPI0_MO_MASTER、SPI0_MI_MASTER、SPI0_CSN_0_MASTER功能。

   1. 若配置 SPI_CONFIG_GPIO_SIM_CS 为1，则需要将SPI_CS_PIN分配为DWGPIO功能。

---

driver_spi_init 包含了对spi外设的初始化：

1. 使能SPI0时钟源。

2. 根据 SPI_MODE 的配置去配置对应的SPI传输模式。

3. 在EEPROM传输模式下，需配置NDF值。

4. 配置传输数据宽度

5. 配置串行时钟的稳态悬空高，数据捕获于第二个时钟沿。

6. 设置时钟分频系数为100.

7. 设置接收数据长度阈值和数据传输格式。

备注

SPI的时钟分频系数最小为2，且只能为偶数。

RCC_PeriphClockCmd(APBPeriph_SPI0, APBPeriph_SPI0_CLOCK, ENABLE);
...
#if (SPI_MODE_FULLDUPLEX == SPI_MODE)
  SPI_InitStruct.SPI_Direction   = SPI_Direction_FullDuplex;
       DBG_DIRECT("SPI is set to FullDulpex Mode!");
#elif (SPI_MODE_EEPROM == SPI_MODE)
       SPI_InitStruct.SPI_Direction   = SPI_Direction_EEPROM;
       /* SPI_Direction_EEPROM mode read data lenth. */
       SPI_InitStruct.SPI_NDF         = 1;
       DBG_DIRECT("SPI is set to EEPROM Mode!");
#endif

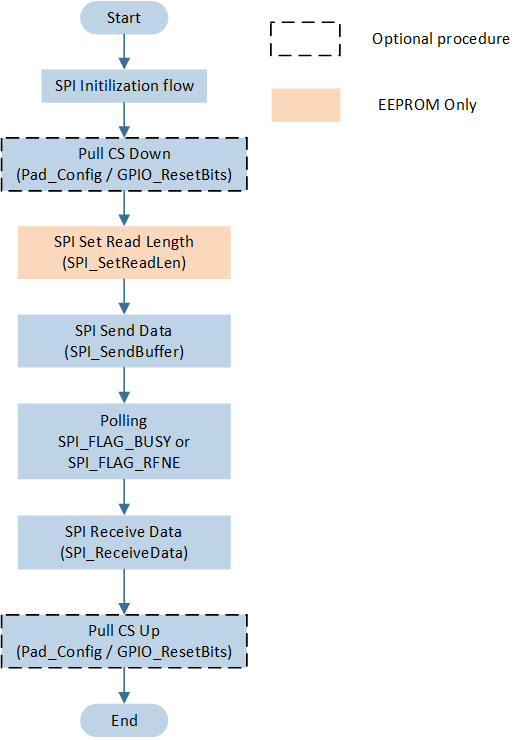

功能实现

1. 循环三次执行 spi_flash_read_id ，分别读取外部flash DEVICE_ID/MF_DEVICE_ID/JEDEC_ID信息。

   1. 根据需要读取的不同ID类型，修改发送数据的第一个字节对应的不同指令与需要接收的数据长度。

   2. 若配置宏 SPI_MODE 为 SPI_MODE_EEPROM：

      1. 在发送数据前需要执行 SPI_SetReadLen() ，设置需要读取的数据长度。

      2. 设置好接收长度后，只需要执行 SPI_SendBuffer() 发送一个字节的指令数据，即可循环执行 SPI_ReceiveData() 函数进行数据接收。

   3. 若配置宏 SPI_MODE 为 SPI_MODE_FULLDUPLEX：

      1. 由于全双工模式通信为收发同时进行，所以需要发送 recv_len + 1 长度的数据。

      2. 在发送数据之后，执行一次 SPI_ReceiveData() ，执行一次dummy read，读取发送的指令字节对应回复的无效数据。

      3. 循环执行 SPI_ReceiveData() 函数进行剩余数据接收。

void spi_flash_read_id(Flash_ID_Type vFlashIdType, uint8_t *pFlashId)
{
#if (SPI_CONFIG_GPIO_SIM_CS == 1)
        GPIO_ResetBits(GPIO_GetPort(SPI_CS_PIN), GPIO_GetPin(SPI_CS_PIN));
#endif
   uint8_t send_buf[4] = {SPI_FLASH_JEDEC_ID, 0, 0, 0};
   uint8_t recv_len = 3;

   switch (vFlashIdType)
   {
   ...
   }

#if (SPI_MODE_EEPROM == SPI_MODE)
   SPI_SetReadLen(FLASH_SPI, recv_len);
   SPI_SendBuffer(FLASH_SPI, send_buf, 1);
#elif (SPI_MODE_FULLDUPLEX == SPI_MODE)
   SPI_SendBuffer(FLASH_SPI, send_buf, recv_len + 1);
   while (SPI_GetFlagState(FLASH_SPI, SPI_FLAG_RFNE) == RESET){}
   SPI_ReceiveData(FLASH_SPI);//dummy read data
#endif

   *pFlashId++ = recv_len;
   uint8_t idx = 1;
   while (recv_len--)
   {
      while (RESET == SPI_GetFlagState(FLASH_SPI, SPI_FLAG_RFNE)){}
         *pFlashId++ = SPI_ReceiveData(FLASH_SPI);
   }

#if (SPI_CONFIG_GPIO_SIM_CS == 1)
   GPIO_SetBits(GPIO_GetPort(SPI_CS_PIN), GPIO_GetPin(SPI_CS_PIN));
#endif
}

2. 执行 spi_flash_sector_erase ，执行指定地址的数据擦除。

   1. 编辑需要发送的数据。第一个字节为擦除指令，第二三四字节为需要指定的地址。

   2. 在写入数据之前，执行 spi_flash_write_enable 使能写操作。

   3. 若配置宏 SPI_MODE 为 SPI_MODE_EEPROM：

      1. 执行写操作时，只需要发送数据不需要接收数据，此时EEPROM的通信模式无法支持该场景的使用，所以需要切换模式至Tx Only模式进行发送数据。

      2. 在切回EEPROM模式之前，需要等待BUSY位置回RESET。

   4. 若配置宏 SPI_MODE 为 SPI_MODE_FULLDUPLEX：

      1. 在FullDulpex模式下，在发送完一笔数据后，需要循环执行 SPI_GetRxFIFOLen() ，将RX FIFO内的数据读空。

   5. 执行 spi_flash_busy_check ，检查外部flash的状态。

void spi_flash_sector_erase(uint32_t vAddress)
{
#if (SPI_CONFIG_GPIO_SIM_CS == 1)
   GPIO_ResetBits(GPIO_GetPort(SPI_CS_PIN), GPIO_GetPin(SPI_CS_PIN));
#endif

   uint8_t send_buf[4] = {SPI_FLASH_SECTOR_ERASE, 0, 0, 0};
   uint8_t recv_len = 0;

   send_buf[1] = (vAddress >> 16) & 0xff;
   send_buf[2] = (vAddress >> 8) & 0xff;
   send_buf[3] = vAddress & 0xff;

   /* enable write */
   spi_flash_write_enable();
   /* erase data */
#if (SPI_MODE_EEPROM == SPI_MODE)
   SPI_ChangeDirection(FLASH_SPI, SPI_Direction_TxOnly);
   SPI_SendBuffer(FLASH_SPI, send_buf, 4);
   while (SPI_GetFlagState(FLASH_SPI, SPI_FLAG_BUSY) == SET){}
   SPI_ChangeDirection(FLASH_SPI, SPI_Direction_EEPROM);
#elif (SPI_MODE_FULLDUPLEX == SPI_MODE)
   SPI_SendBuffer(FLASH_SPI, send_buf, 4);
   while (SPI_GetFlagState(FLASH_SPI, SPI_FLAG_BUSY) == SET){}
   recv_len = SPI_GetRxFIFOLen(FLASH_SPI);
   while (recv_len--)
   {
      SPI_ReceiveData(FLASH_SPI);
   }
#endif

#if (SPI_CONFIG_GPIO_SIM_CS == 1)
   GPIO_SetBits(GPIO_GetPort(SPI_CS_PIN), GPIO_GetPin(SPI_CS_PIN));
#endif

   spi_flash_busy_check();
}

3. 执行 spi_flash_read 函数，读取flash指定地址下，指定长度的数据内容。

   1. 编辑需要发送的数据。第一个字节为读指令，第二三四字节为需要指定的地址。

   2. 若配置宏 SPI_MODE 为 SPI_MODE_EEPROM：

      1. 在发送数据前需要执行 SPI_SetReadLen() ，设置需要读取的数据长度为指定长度。

      2. 执行 SPI_SendBuffer() 函数，发送读指令与指定地址。

      3. 循环执行 SPI_GetRxFIFOLen() ，读取flash发回的数据。

   3. 若配置宏 SPI_MODE 为 SPI_MODE_FULLDUPLEX：

      1. 在发送完指令+地址数据后，需要循环执行 SPI_GetRxFIFOLen() ，将RX FIFO内的无效数据读空。

      2. 在接收数据阶段：每次接收数据前，都需要发送一笔dummy数据至flash，才可接收一笔数据。

void spi_flash_read(uint8_t vReadCmd, uint32_t vReadAddr, uint8_t *pBuffer, uint16_t vLength)
{
#if (SPI_CONFIG_GPIO_SIM_CS == 1)
   GPIO_ResetBits(GPIO_GetPort(SPI_CS_PIN), GPIO_GetPin(SPI_CS_PIN));
#endif

   ...

#if (SPI_MODE_EEPROM == SPI_MODE)
   SPI_SetReadLen(FLASH_SPI, vLength);
   SPI_SendBuffer(FLASH_SPI, send_buf, send_len);
#elif (SPI_MODE_FULLDUPLEX == SPI_MODE)
   SPI_SendBuffer(FLASH_SPI, send_buf, send_len);
   while (SPI_GetFlagState(FLASH_SPI, SPI_FLAG_RFNE) == RESET){}
   for (uint8_t i = 0; i < send_len; i++)
   {
      SPI_ReceiveData(FLASH_SPI);//dummy read data
   }
#endif

   recv_len = vLength;
   while (recv_len--)
   {
#if (SPI_MODE_FULLDUPLEX == SPI_MODE)
      SPI_SendBuffer(FLASH_SPI, &send_buf[9], 1);
#endif
      while (SPI_GetFlagState(FLASH_SPI, SPI_FLAG_RFNE) == RESET){}
      *pBuffer++ = SPI_ReceiveData(FLASH_SPI);
   }

#if (SPI_CONFIG_GPIO_SIM_CS == 1)
   GPIO_SetBits(GPIO_GetPort(SPI_CS_PIN), GPIO_GetPin(SPI_CS_PIN));
#endif
}

4. 执行 spi_flash_page_write 函数，将指定数据写入flash的指定地址下。（逻辑与 spi_flash_sector_erase 类似）

5. 执行 spi_flash_read 函数，读取写入数据后该地址下的数据内容，检查是否正确。

6. 在设置GPIO模拟CS线时，在每次通信开始之前执行 GPIO_ResetBits() 函数将CS线拉低，通信结束之后执行 GPIO_SetBits() 函数将CS线拉高。

常见问题

SPI四种通信方式简介

FullDuplex 在FullDuplex通信模式下，发送与接收逻辑均有效。数据传输按照选定的帧格式（串行协议）正常进行。

Transmit Only 在Transmit Only通信模式下，接收数据的逻辑无效，且不会存储在FIFO中。

Receive Only 在Receive Only通信模式下，发送数据无效。在传输过程中，输出保持恒定逻辑电平。

EEPROM 在EEPROM通信模式下，一般用于发送数据用于向EEPROM设备发送操作码和地址。在传输操作码和地址期间，接收逻辑无效，不会进行接收数据。 主站继续发送数据，直到发送 FIFO 为空。当发送 FIFO 为空时，接收线路上的数据有效，并存储在接收 FIFO 中。 传输继续进行，直到主站接收到的数据数量与初始化中配置的NDF值一致。
