Arbitrary Length Transmit and Receive - GDMA

该示例使用 UART 和 GDMA 与 PC 终端进行任意长度数据通信。

SoC 使用 GDMA 接收 PC 终端输入的数据，GDMA 将数据从 UART RX FIFO 外设传输到 Memory。同时在 UART_FLAG_RX_IDLE 中断中获取任意长度数据长度、处理数据、置位 received_flag。

一旦 received_flag 被设置，SoC 使用 GDMA 将收到的数据从 Memory 传输到 UART TX FIFO 外设，发送回 PC 终端。

在该示例中，PC 终端发送任意长度的数据，都将会收到 SoC 回复相同的数据信息。

用户可以通过不同的宏配置改变示例中的引脚配置，GDMA 配置等信息，具体宏配置详见配置选项。

环境需求

该示例的环境需求，可参考环境需求。

此外，需要在 PC 终端安装 PuTTY 或 UartAssist 等串口助手工具。

配置选项

可配置如下宏修改 GDMA 通道设置。

// Set the following macros to modify the UART TX GDMA Channel configurations.
#define UART_TX_GDMA_CHANNEL_NUM            GDMA_CH_NUM3
#define UART_TX_GDMA_CHANNEL                GDMA_Channel3
#define UART_TX_GDMA_CHANNEL_IRQN           GDMA_Channel3_IRQn
#define UART_TX_GDMA_Handler                GDMA_Channel3_Handler

// Set the following macros to modify the UART RX GDMA Channel configurations.
#define UART_RX_GDMA_CHANNEL_NUM            GDMA_CH_NUM4
#define UART_RX_GDMA_CHANNEL                GDMA_Channel4
#define UART_RX_GDMA_CHANNEL_IRQN           GDMA_Channel4_IRQn
#define UART_RX_GDMA_Handler                GDMA_Channel4_Handler

可配置如下宏修改引脚定义。

#define UART_TX_PIN                         P3_0
#define UART_RX_PIN                         P3_1

可配置如下宏修改 GDMA RX 通道的 Block Size。
```
#define GDMA_BLOCK_SIZE                     5
```

硬件连线

连接 P3_0（UART TX Pin）和 FT232 的 RX，P3_1（UART RX Pin）和 FT232 的 TX。

编译和下载

该示例的编译和下载流程，可参考编译和下载。

测试验证

准备阶段

启动 PuTTY 或 UartAssist 等 PC 终端，连接到使用的 COM 端口，并进行以下 UART 设置：

波特率: 115200

8 数据位

1 停止位

无校验

无硬件流控

测试阶段

当 EVB 启动后，在 Debug Analyzer 工具内观察如下 log。
```
Start uart tx rx unfixedlen by gdma test!
```

在 PC 终端上输入字符串，并观察 PC 终端上是否出现相同的字符串。同时在 Debug Analyzer 工具上会显示接收到的数据和中断信息。假设 PC terminal 输入数据长度为 number，当 number 处于不同 case 时打印中断 log 情况如下：

GDMA0_Channel4_Handler  /* time = (number / block_size) > 0 triggers time interrupts and print logs. */

UART_FLAG_RX_IDLE       /* time = (number % block_size) > 0 and meeting the UART_FLAG_RX_IDLE interrupt condition triggers time interrupts and print logs. */
value is 0x..
value is 0x..
value is 0x..
...

UART_TX_GDMA_Handler    /* Once received_flag is set, the SoC uses GDMA to send number length data back to the PC terminal. Upon completion, it triggers the interrupt and prints logs. */

代码介绍

该章节主要介绍示例中的初始化和相应功能实现的代码和流程说明。

源码路径

工程文件和源码路径如下：

工程路径: sdk\samples\peripheral\uart\unfixedlen_gdma\proj
源码路径: sdk\samples\peripheral\uart\unfixedlen_gdma\src

初始化

外设的初始化流程可参考 General Introduction 中的初始化流程部分。

调用 Pad_Config() 与 Pinmux_Config()，配置对应引脚的 PAD 和 PINMUX。

void board_uart_init(void)
{
    Pad_Config(UART_TX_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_UP, PAD_OUT_DISABLE, PAD_OUT_HIGH);
    Pad_Config(UART_RX_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_UP, PAD_OUT_DISABLE, PAD_OUT_HIGH);

    Pinmux_Config(UART_TX_PIN, UART3_TX);
    Pinmux_Config(UART_RX_PIN, UART3_RX);
}

调用 RCC_PeriphClockCmd() ，开启 UART 时钟。
对 UART 外设进行初始化：
1. 定义 UART_InitTypeDef 类型 UART_InitStruct ，调用 UART_StructInit() 将 UART_InitStruct 预填默认值。
2. 根据需求修改 UART_InitStruct 参数，UART 的初始化参数配置如下表。
3. 调用 UART_Init()，初始化 UART 外设。

UART 初始化参数
UART Hardware Parameters	Setting in the `UART_InitStruct`	UART
UART Baudrate Parameter - div	`UART_InitTypeDef::UART_Div`	`BaudRate_Table[BAUD_RATE_115200].div`
UART Baudrate Parameter - ovsr	`UART_InitTypeDef::UART_Ovsr`	`BaudRate_Table[BAUD_RATE_115200].ovsr`
UART Baudrate Parameter - ovsr_adj	`UART_InitTypeDef::UART_OvsrAdj`	`BaudRate_Table[BAUD_RATE_115200].ovsr_adj`
GDMA Enable	`UART_InitTypeDef::UART_DmaEn`	`ENABLE`
TX GDMA Enable	`UART_InitTypeDef::UART_TxDmaEn`	`ENABLE`
RX GDMA Enable	`UART_InitTypeDef::UART_RxDmaEn`	`ENABLE`
TX Waterlevel	`UART_InitTypeDef::UART_TxWaterLevel`	1
RX Waterlevel	`UART_InitTypeDef::UART_RxWaterLevel`	1

配置 UART 接收空闲中断 UART_INT_RX_IDLE 和线状态中断 UART_INT_LINE_STS ，配置 NVIC。NVIC 相关配置可参考中断配置。
对 GDMA 外设进行初始化：
1. 定义 GDMA_InitTypeDef 类型 GDMA_InitStruct ，调用 GDMA_StructInit() 将 GDMA_InitStruct 预填默认值。
2. 根据需求修改 GDMA_InitStruct 参数。GDMA TX 和 RX 通道的初始化参数配置如下表。调用 GDMA_Init()，初始化 GDMA 外设。
3. 配置 GDMA 总传输完成中断 GDMA_INT_Transfer 和 NVIC，NVIC 相关配置可参考中断配置。
4. 调用 GDMA_Cmd() 使能 GDMA RX 通道传输。

GDMA 初始化参数
GDMA Hardware Parameters	Setting in the `GDMA_InitStruct`	GDMA TX Channel	GDMA RX Channel
Channel Num	`GDMA_InitTypeDef::GDMA_ChannelNum`	3	4
Transfer Direction	`GDMA_InitTypeDef::GDMA_DIR`	`GDMA_DIR_MemoryToPeripheral`	`GDMA_DIR_PeripheralToMemory`
Buffer Size	`GDMA_InitTypeDef::GDMA_BufferSize`	-	`GDMA_BLOCK_SIZE`
Source Address Increment or Decrement	`GDMA_InitTypeDef::GDMA_SourceInc`	`DMA_SourceInc_Inc`	`DMA_SourceInc_Fix`
Destination Address Increment or Decrement	`GDMA_InitTypeDef::GDMA_DestinationInc`	`DMA_DestinationInc_Fix`	`DMA_DestinationInc_Inc`
Source Data Size	`GDMA_InitTypeDef::GDMA_SourceDataSize`	`GDMA_DataSize_Byte`	`GDMA_DataSize_Byte`
Destination Data Size	`GDMA_InitTypeDef::GDMA_DestinationDataSize`	`GDMA_DataSize_Byte`	`GDMA_DataSize_Byte`
Source Burst Transaction Length	`GDMA_InitTypeDef::GDMA_SourceMsize`	`GDMA_Msize_1`	`GDMA_Msize_1`
Destination Burst Transaction Length	`GDMA_InitTypeDef::GDMA_DestinationMsize`	`GDMA_Msize_1`	`GDMA_Msize_1`
Source Address	`GDMA_InitTypeDef::GDMA_SourceAddr`	`GDMA_Tx_Buf`	`(&(UART_DEMO->UART_RBR_THR))`
Destination Address	`GDMA_InitTypeDef::GDMA_DestinationAddr`	`(&(UART_DEMO->UART_RBR_THR))`	`GDMA_Rx_Buf`
Source Handshake	`GDMA_InitTypeDef::GDMA_SourceHandshake`	-	`GDMA_Handshake_UART3_RX`
Destination Handshake	`GDMA_InitTypeDef::GDMA_DestHandshake`	`GDMA_Handshake_UART3_TX`	-

功能实现

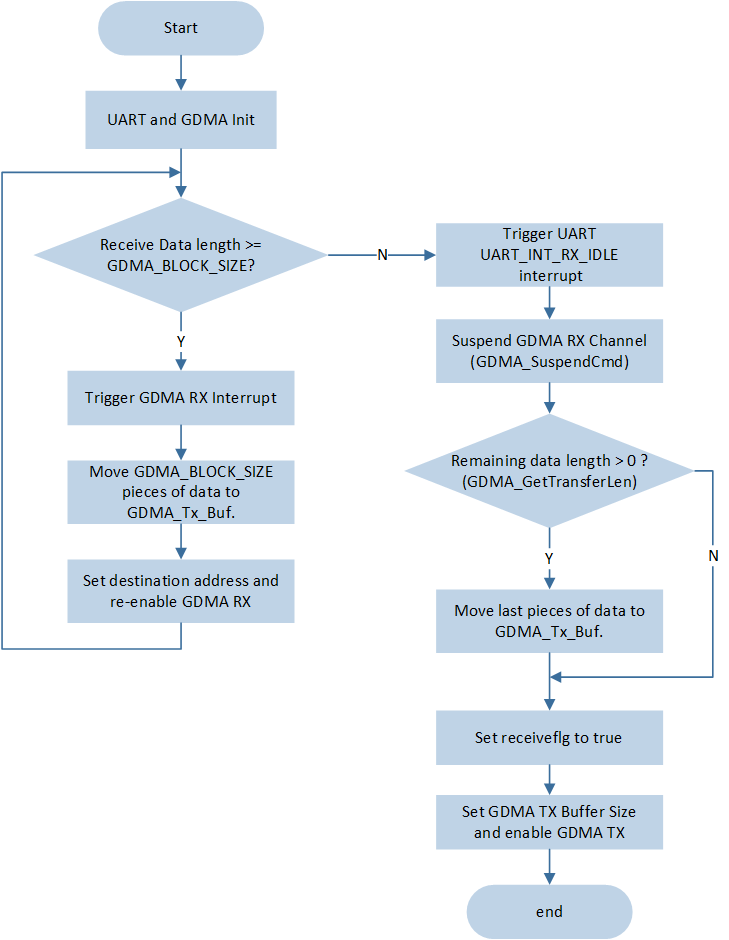

UART 通过 GDMA 收发任意长度数据的流程如图所示：

这里应该是 UART TRX unfixedlen GDMA flow — UART GDMA 收发任意长度数据流程

使能 GDMA RX 通道传输后，当在 PC 终端输入字符时，GDMA RX 通道将数据从 (&(UART_DEMO->UART_RBR_THR)) 搬到 GDMA_Rx_Buf 。假设 PC 终端上的输入数据长度为 number, 对于不同情况的中断如下：

如果 number / GDMA_BLOCK_SIZE > 0，即 UART 接收到的数据长度大于 GDMA_BLOCK_SIZE ，则每接收 GDMA_BLOCK_SIZE 个数据都会触发 GDMA RX 中断，一共会触发 number / block_size 次。在 GDMA 中断内将接收到的数据保存到 GDMA_Tx_Buf 中，并重新使能 GDMA RX 通道以便后续继续接收。

void GDMA0_Channel4_Handler(void)
{
    DBG_DIRECT("GDMA0_Channel4_Handler");

    /*  Clear interrupt */
    GDMA_Cmd(UART_RX_GDMA_CHANNEL_NUM, DISABLE);
    GDMA_ClearAllTypeINT(UART_RX_GDMA_CHANNEL_NUM);
    receive_offset += GDMA_BLOCK_SIZE;
    count += 1;

    ...
    memcpy(GDMA_Tx_Buf + GDMA_BLOCK_SIZE * (count - 1), GDMA_Rx_Buf, GDMA_BLOCK_SIZE);

    GDMA_ClearINTPendingBit(UART_RX_GDMA_CHANNEL_NUM, GDMA_INT_Transfer);
    /*  reset gdma param    */
    GDMA_SetDestinationAddress(UART_RX_GDMA_CHANNEL, (uint32_t)GDMA_Rx_Buf);
    GDMA_Cmd(UART_RX_GDMA_CHANNEL_NUM, ENABLE);
}

如果 number / GDMA_BLOCK_SIZE = 0 时，由于传输数据量不足，不会触发 GDMA RX 中断。当搬运完 UART RX FIFO 中的所有数据后，在空闲超时时间内没有数据放入 RX FIFO，则会触发 UART_INT_RX_IDLE 中断。

暂停 UART_RX_GDMA_CHANNEL 通道传输，关闭 UART_INT_RX_IDLE 中断。
获取本次 GDMA 的传输数据量，并将接收到的数据保存到 GDMA_Tx_Buf 中。
记录已经接收到的数据长度 receive_offset ，并设置 receiveflg 为 true ，表示数据接收完成。
重新初始化 GDMA RX 通道，清空 UART FIFO 并再次使能 UART_INT_RX_IDLE 中断，用于接收下一轮的数据传输。

void UART3_Handler(void)
{
    ...
    if (UART_GetFlagState(UART3, UART_FLAG_RX_IDLE) == SET)
    {
        /*  Suspend GDMA_Channel2   */
        GDMA_SuspendCmd(UART_RX_GDMA_CHANNEL, ENABLE);
        UART_INTConfig(UART3, UART_INT_RX_IDLE, DISABLE);
        data_len = GDMA_GetTransferLen(UART_RX_GDMA_CHANNEL);
        ...

        if (data_len)
        {
            receive_offset += data_len;
            memcpy(GDMA_Tx_Buf + GDMA_BLOCK_SIZE * count, GDMA_Rx_Buf, data_len);

            ...
            GDMA_Cmd(UART_RX_GDMA_CHANNEL_NUM, DISABLE);
            GDMA_SuspendCmd(UART_RX_GDMA_CHANNEL, DISABLE);
            driver_gdma4_init();
            /* GDMA TX flag */
            receiveflg = true;
        }
        /* Run here if data length = N * GDMA_BLOCK_SIZE,  */
        else
        {
            GDMA_SuspendCmd(UART_RX_GDMA_CHANNEL, DISABLE);
            receiveflg = true;
        }
        UART_ClearRxFIFO(UART3);
        UART_INTConfig(UART3, UART_INT_RX_IDLE, ENABLE);
    }

    ...
}

一旦 received_flag 被置为 true ，调用 GDMA_SetBufferSize() 更新 GDMA TX Block Size，调用 GDMA_Cmd() ，使能 GDMA TX 通道传输，DMA将数据从 GDMA_Tx_Buf 传输到 UART TX FIFO 中。

while (1)
{
    if (receiveflg)
    {
        GDMA_SetBufferSize(UART_TX_GDMA_CHANNEL, receive_offset);
        GDMA_Cmd(UART_TX_GDMA_CHANNEL_NUM, ENABLE);
        ...
    }
}

GDMA TX 传输完成后，会触发 GDMA_INT_Transfer 中断。UART 发送数据完成后，在 PC 终端上可以看到信息。
