设计器使用

HoneyGUI Visual Designer 提供了一个直观的可视化设计环境，支持拖放操作、实时预览和丰富的组件库。

设计器界面

界面布局

设计器采用经典的四区域布局：

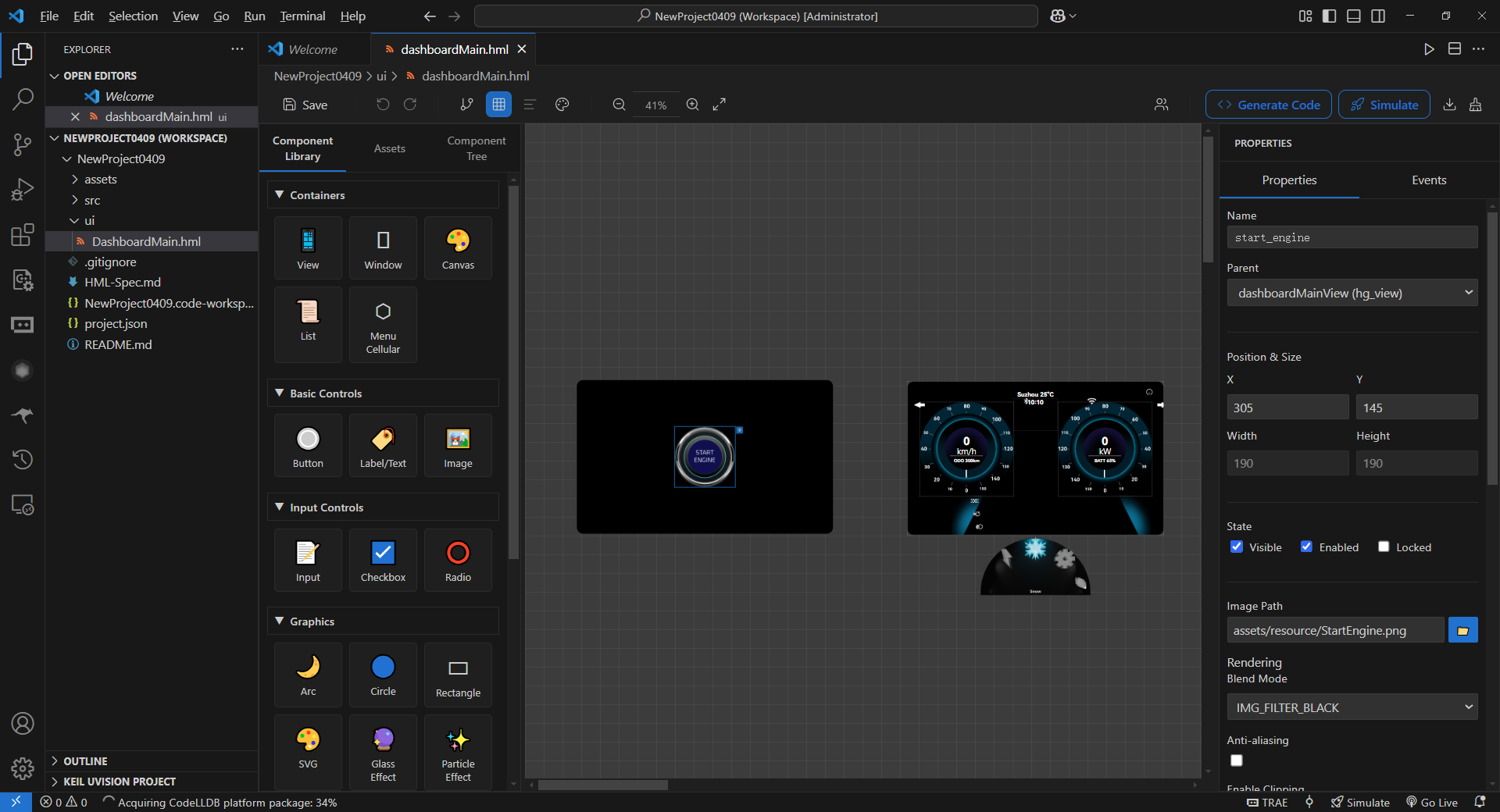

../../_images/design-ui.png

设计器界面布局

  1. 工具栏 （顶部）

    • 保存、撤销、重做按钮

    • 代码生成、编译仿真按钮

    • 网格设置、视图切换等辅助工具

  2. 侧边栏 （左侧，支持 Tab 切换）

    • Tab 1 - 组件库：所有可用的 HoneyGUI 组件

    • Tab 2 - 资源面板：项目中的图片、字体、视频等资源

    • Tab 3 - 组件树：当前界面的组件层级结构

  3. 画布 （中央）

    • 设计区域，显示实际界面效果

    • 支持缩放（25% - 800%）

    • 支持平移和网格吸附

  4. 属性面板 （右侧）

    • 编辑选中组件的属性

    • 包括位置、尺寸、颜色、文本、事件等

工具栏功能

常用操作

  • 保存：保存当前设计到 HML 文件 (Ctrl+S)

  • 撤销：撤销上一步操作 (Ctrl+Z)，支持 50 步历史

  • 重做：重做已撤销的操作 (Ctrl+Y)

  • 生成代码：将 HML 文件转换为 C 代码

  • 编译仿真：启动完整的编译和仿真流程

视图工具

  • 缩放：调整画布显示比例（25% - 800%）

    • 放大： Ctrl + +

    • 缩小： Ctrl + -

    • 重置： Ctrl + 0

  • 网格设置：配置网格大小和吸附

    • 默认网格大小：8px

    • 可在设置中修改： honeygui.ui.gridSize

  • 视图切换：切换到其他 HML 视图文件

组件库

组件分类

HoneyGUI 提供丰富的组件，分为以下几类：

容器组件

  • hg_view：视图容器，用于组织界面布局

  • hg_window：窗口容器，支持多窗口管理

  • hg_canvas：自定义绘图画布 (TODO)

  • hg_list：列表容器，支持滚动

  • hg_menu_cellular：蜂窝菜单容器

基础控件

  • hg_button：按钮，支持文本和图标

  • hg_label：文本标签，支持多行文本

  • hg_image：图片显示，支持多种格式

输入控件

  • hg_input：文本输入框

  • hg_checkbox：复选框 (TODO)

  • hg_radio：单选按钮 (TODO)

图形控件

  • hg_arc：弧形

  • hg_circle：圆形

  • hg_rect：矩形

  • hg_svg：SVG 图形

  • hg_glass：玻璃效果

  • hg_particle：粒子效果

多媒体组件

  • hg_video：视频播放器

  • hg_gif：GIF 动画

  • hg_3d：3D 模型显示

  • hg_lottie：Lottie 动画

使用组件

添加组件

  1. 在左侧组件库中找到需要的组件

  2. 点击并拖动到画布中

  3. 松开鼠标，组件会添加到当前位置

  4. 组件会自动吸附到网格（如果启用）

小技巧

可以按住 Shift 键禁用网格吸附，实现像素级精确定位。

从资源面板添加

对于图片资源，可以直接从资源面板拖放：

  1. 切换到 Tab 2 - 资源面板

  2. 拖动图片到画布

  3. 会自动创建 hg_image 组件并设置图片路径

画布操作

选择组件

单选

  • 点击画布中的组件即可选中

  • 选中的组件会显示蓝色边框和控制点

多选

  • 按住 Ctrl 键，依次点击多个组件

  • 或按住鼠标左键拖出矩形框，框选多个组件

移动组件

  • 拖动选中的组件到新位置

  • 多选时，所有选中的组件会一起移动

  • 移动时会显示参考线，辅助对齐

调整尺寸

  • 选中组件后，拖动边缘的控制点

  • 八个控制点分别对应八个方向

  • 按住 Shift 键可以等比例缩放

对齐和分布

选中多个组件后，可以使用对齐和分布工具：

  • 左对齐：所有组件左边缘对齐

  • 右对齐：所有组件右边缘对齐

  • 顶部对齐：所有组件顶部对齐

  • 底部对齐：所有组件底部对齐

  • 水平居中：所有组件水平居中对齐

  • 垂直居中：所有组件垂直居中对齐

  • 水平分布：均匀分布组件的水平间距

  • 垂直分布：均匀分布组件的垂直间距

组件层级

右键菜单提供层级调整选项：

  • 置于顶层：将组件移到最上层

  • 置于底层：将组件移到最下层

  • 上移一层：向上移动一层

  • 下移一层：向下移动一层

组件树

组件树位于左侧 Tab 3，显示当前界面的组件层级结构。

树形结构

  • 父组件可以包含多个子组件

  • 子组件可以继续嵌套

  • 拖动组件可以改变父子关系

main_view (hg_view)
├── header (hg_view)
│   ├── title (hg_label)
│   └── logo (hg_image)
├── content (hg_view)
│   ├── btn1 (hg_button)
│   ├── btn2 (hg_button)
│   └── list (hg_list)
└── footer (hg_view)

树形操作

  • 点击：选中组件（画布会同步高亮）

  • 拖动：改变组件的父子关系或顺序

  • 右键：显示上下文菜单

    • 复制、粘贴、删除

    • 重命名组件 ID

    • 调整层级

  • 展开/折叠：点击节点前的箭头

小技巧

使用组件树可以方便地管理复杂的嵌套结构，特别是当画布上组件重叠时。

属性面板

属性面板位于右侧，显示选中组件的所有可配置属性。

基础属性

所有组件都具有的属性：

  • ID：组件的唯一标识符

    • 必须唯一

    • 只能包含字母、数字、下划线

    • 用于代码生成和事件绑定

  • 位置和尺寸

    • x：水平位置（相对父组件）

    • y：垂直位置（相对父组件）

    • w：宽度

    • h：高度

  • 可见性

    • visible：是否可见

    • opacity：透明度（0-255）

  • 旋转和缩放

    • rotation：旋转角度

    • scaleX：水平缩放比例

    • scaleY：垂直缩放比例

特定属性

不同组件有不同的特定属性：

hg_button

  • text：按钮文字

  • color：文字颜色

  • toggleMode：是否为双态按钮

  • imageOn：开启状态图片路径

  • imageOff：关闭状态图片路径

hg_label

  • text：文本内容（支持多行）

  • fontSize：字体大小

  • color：字体颜色

  • fontFile：字体文件路径

  • hAlign：水平对齐 (LEFT, CENTER, RIGHT)

  • vAlign：垂直对齐 (TOP, MID)

  • letterSpacing：字间距

  • lineSpacing：行间距

  • wordWrap：是否自动换行

hg_image

  • src：图片文件路径

hg_arc / hg_circle / hg_rect

  • color / fillColor：颜色

  • opacity：透明度（0-255）

  • useGradient：是否启用渐变

事件属性

组件可以配置事件响应：

  • onClick：点击事件

  • onLongPress：长按事件

  • onSwipe：滑动事件

  • onChange：值改变事件

详见 事件系统 章节。

颜色选择器

对于颜色属性，属性面板提供颜色选择器：

  • 点击颜色方块打开选择器

  • 支持 RGB、HSL 色彩模式

  • 可以直接输入十六进制颜色值（如 #FF0000）

  • 支持透明度设置

键盘快捷键

编辑操作

  • Ctrl+S：保存

  • Ctrl+Z：撤销

  • Ctrl+Y：重做

  • Ctrl+C：复制

  • Ctrl+V：粘贴

  • Ctrl+X：剪切

  • Delete：删除选中组件

视图操作

  • Ctrl + +：放大画布

  • Ctrl + -：缩小画布

  • Ctrl + 0：重置缩放

  • Space + 拖动：平移画布

选择操作

  • Ctrl + 点击：多选

  • Ctrl + A：全选

  • Esc：取消选择

精确定位

  • 方向键：移动组件 1 像素

  • Shift + 方向键：移动组件 10 像素

  • Shift + 拖动：禁用网格吸附

右键菜单

在画布上右键点击组件，会显示上下文菜单：

组件操作

  • 复制 (Ctrl+C)

  • 粘贴 (Ctrl+V)

  • 删除 (Delete)

  • 重命名：修改组件 ID

层级调整

  • 置于顶层

  • 置于底层

  • 上移一层

  • 下移一层

组件组织

  • 组合为容器：将多个组件放入新的 hg_view

  • 取消组合：从容器中移出子组件

代码操作

  • 查看生成的代码：预览此组件对应的 C 代码

  • 复制代码：复制生成的代码到剪贴板

最佳实践

组件命名

  • 使用有意义的 ID： login_button 而不是 button1

  • 遵循命名规范：使用小写字母和下划线

  • 避免特殊字符和中文

布局技巧

  • 使用容器 (hg_view) 组织相关组件

  • 善用网格吸附，保持对齐

  • 利用组件树管理复杂嵌套

性能优化

  • 避免过深的组件嵌套（建议不超过 5 层）

  • 对于大型界面，考虑分割成多个 HML 文件

  • 隐藏不可见的组件，减少渲染开销

协同开发

  • 定期保存和同步 HML 文件

  • 使用版本控制（如 Git）管理 HML 文件

  • 避免多人同时编辑同一个 HML 文件
