One Shot Interrupt

该示例通过使用 ADC 单次采样中断模式进行电压检测。

当 ADC 采样完成时，触发中断，在中断函数内读取 raw data 并进行电压转换计算。

用户可以通过不同的宏配置改变示例中 ADC 通道的采样模式，输入电压范围等信息，具体宏配置详见配置选项。

环境需求

该示例的环境需求，可参考环境需求。

硬件连线

使用杜邦线短接 P2_4 和外部输入电压。

配置选项

可配置如下宏修改 ADC 的采样值是否存入 FIFO 中， 1 表示 ADC 采样数据存入 FIFO 中， 0 表示 ADC 数据存入对应的 Schedule Table 中。
```
#define ADC_DATA_OUTPUT_TO_FIFO             0                   /*< Set this macro to configure whether ADC data is stored in the FIFO. */
```

可配置如下宏修改 ADC 输入电压范围。

#define ADC_DIVIDE_MODE                     1                   /*< Divide Mode, input voltage range is 0V~Vbat. */
#define ADC_BYPASS_MODE                     0                   /*< Bypass Mode, input voltage range is 0V~0.9V. */

#define ADC_MODE_DIVIDE_OR_BYPASS           ADC_DIVIDE_MODE     /*< Set this macro to select the ADC input voltage range. */

可配置如下宏修改引脚定义。

#define ADC_SAMPLE_PIN                      P2_4
#define ADC_SAMPLE_CHANNEL                  ADC_Channel_Index_4

编译和下载

该示例的编译和下载流程，可参考编译和下载。

测试验证

EVB 启动后，在 Debug Analyzer 工具内观察 log：
```
Start ADC interrupt test!
```
ADC 初始化配置：
1. 若 ADC_MODE_DIVIDE_OR_BYPASS 配置为 ADC_DIVIDE_MODE ，则会打印如下 log：
```
[ADC]ADC sample mode is divide mode !
```
2. 若 ADC_MODE_DIVIDE_OR_BYPASS 配置为 ADC_BYPASS_MODE ，则会打印如下 log：
```
[ADC]ADC sample mode is bypass mode !
```
初始化完成后 ADC 开始采样。ADC 单次采样结束后会触发中断，在中断函数内打印采样得到的 raw data 和转换后的电压值。
```
into SAR_ADC_Handler
[ADC] adc_sample_demo: ADC one shot mode sample data = xxx, voltage = xxx mV
...
```

代码介绍

该章节主要介绍示例中的初始化和相应功能实现的代码和流程说明。

源码路径

工程文件和源码路径如下：

工程路径: sdk\samples\peripheral\adc\oneshot_interrupt\proj
源码路径: sdk\samples\peripheral\adc\oneshot_interrupt\src

初始化

外设的初始化流程可参考 General Introduction 中的初始化流程部分。

调用 Pad_Config() 与 Pinmux_Config()，配置对应引脚的 PAD 和 PINMUX。注意需要配置 PAD 为 Shutdown 模式，防止漏电。

void board_adc_init(void)
{
    Pad_Config(ADC_SAMPLE_PIN, PAD_SW_MODE, PAD_NOT_PWRON, PAD_PULL_NONE, PAD_OUT_DISABLE, PAD_OUT_LOW);
}

调用 RCC_PeriphClockCmd() ，开启 ADC 时钟。
对 ADC 外设进行初始化：
1. 定义 ADC_InitTypeDef 类型 ADC_InitStruct ，调用 ADC_StructInit() 将 ADC_InitStruct 预填默认值。
2. 根据需求修改 ADC_InitStruct 参数，当 ADC_DATA_OUTPUT_TO_FIFO 配置为不同值时，初始化配置会有所不同。ADC 的初始化参数配置如下表。
3. 调用 ADC_Init()，初始化 ADC 外设。

ADC 初始化参数
ADC Hardware Parameters	Setting in the `ADC_InitStruct`	`ADC_DATA_OUTPUT_TO_FIFO=0`	`ADC_DATA_OUTPUT_TO_FIFO=1`
Sample Time	`ADC_InitTypeDef::ADC_SampleTime`	255	255
Schedule Index	`ADC_InitTypeDef::ADC_SchIndex`	Index 0 is set to `EXT_SINGLE_ENDED(4)`	Index 0 is set to `EXT_SINGLE_ENDED(4)`
Bit Map	`ADC_InitTypeDef::ADC_Bitmap`	0x01	0x01
Data Write to FIFO	`ADC_InitTypeDef::ADC_DataWriteToFifo`	`DISABLE`	`ENABLE`
FIFO Threshold Level	`ADC_InitTypeDef::ADC_FifoThdLevel`	-	0x0A
Power Always On	`ADC_InitTypeDef::ADC_PowerAlwaysOnEn`	`ENABLE`	`ENABLE`

若 ADC_MODE_DIVIDE_OR_BYPASS 配置为 ADC_BYPASS_MODE，需要调用函数 ADC_BypassCmd() 开启对应引脚的 Bypass 模式。
调用 ADC_INTConfig() ，配置 ADC 中断和 NVIC。NVIC 相关配置可参考中断配置。
1. 若 ADC_DATA_OUTPUT_TO_FIFO 配置为 0，配置 ADC 单次采样完成中断 ADC_INT_ONE_SHOT_DONE。
2. 若 ADC_DATA_OUTPUT_TO_FIFO 配置为 1，配置 ADC FIFO 达到阈值中断 ADC_INT_FIFO_THD。
在 ADC 开始采样前，必须调用 ADC_CalibrationInit() 进行 ADC 电压校准。若返回值为 false，则代表该 IC 未经校验，无法正确转换电压值，但仍可读到 raw data。

功能实现

ADC 采样数据不存入 FIFO

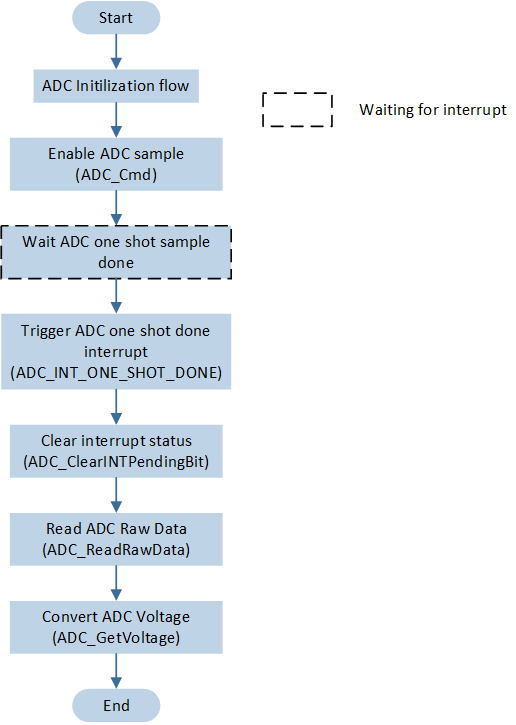

当 ADC 采样数据不存入 FIFO 时，中断模式单次采样的流程如图所示：

这里应该是 ADC one shot interrupt not FIFO flow — ADC 中断模式单次采样流程图（ ADC 采样数据不存入 FIFO ）

循环调用 ADC_Cmd() ，开始 ADC 采样。

当 ADC 采样完成时，触发 ADC 单次采样完成中断 ADC_INT_ONE_SHOT_DONE。在中断函数内，调用 ADC_ReadRawData() 函数，读取对应通道的采样数据。调用 ADC_GetVoltage() 函数，输入对应采样模式，将采样数据转换为电压值。

void SAR_ADC_Handler(void)
{
    DBG_DIRECT("into SAR_ADC_Handler");
    ADC_ErrorStatus error_status = NO_ERROR;

#if (!ADC_DATA_OUTPUT_TO_FIFO)
    ...

    if (ADC_GetINTStatus(ADC, ADC_INT_ONE_SHOT_DONE) == SET)
    {
        ADC_ClearINTPendingBit(ADC, ADC_INT_ONE_SHOT_DONE);

        sample_data = ADC_ReadRawData(ADC, ADC_Schedule_Index_0);
#if (ADC_MODE_DIVIDE_OR_BYPASS == ADC_BYPASS_MODE)
        sample_voltage = ADC_GetVoltage(BYPASS_SINGLE_MODE, (int32_t)sample_data, &error_status);
#else
        sample_voltage = ADC_GetVoltage(DIVIDE_SINGLE_MODE, (int32_t)sample_data, &error_status);
#endif
        ...
    }
#else
    ...
#endif
}

ADC 采样数据存入 FIFO

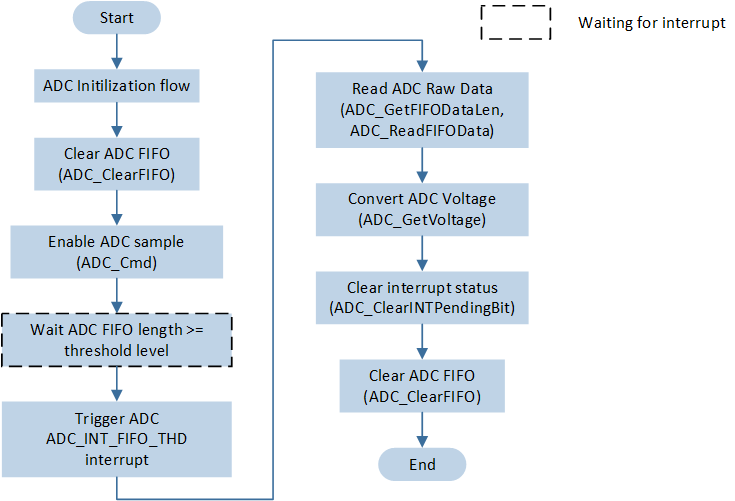

当 ADC 采样数据存入 FIFO 时，中断模式单次采样的流程如图所示：

这里应该是 ADC one shot interrupt FIFO flow — ADC 中断模式单次采样流程图（ ADC 采样数据存入 FIFO ）

在 ADC 采样前调用 ADC_ClearFIFO() 清空 ADC FIFO 内数据。
循环调用 ADC_Cmd() ，开始 ADC 采样。
当 FIFO 中的采样数据达到设定的阈值时，触发 ADC ADC_INT_FIFO_THD 中断，在中断函数内调用 ADC_GetFIFODataLen() 读取 FIFO 中数据长度；调用 ADC_ReadFIFOData() 函数读取 FIFO 内数据；调用 ADC_GetVoltage() 函数，输入对应采样模式，将采样数据转换为电压值。

数据处理完毕后，调用 ADC_ClearFIFO() 清空 ADC FIFO 内数据。

void SAR_ADC_Handler(void)
{
    DBG_DIRECT("into SAR_ADC_Handler");
    ADC_ErrorStatus error_status = NO_ERROR;

#if (!ADC_DATA_OUTPUT_TO_FIFO)
...
#else
    if (ADC_GetINTStatus(ADC, ADC_INT_FIFO_THD) == SET)
    {
        uint16_t data_len = ADC_GetFIFODataLen(ADC);
        ADC_ReadFIFOData(ADC, sample_data, data_len);
        for (uint8_t i = 0; i < data_len; i++)
        {
#if (ADC_MODE_DIVIDE_OR_BYPASS == ADC_BYPASS_MODE)
            sample_voltage[i] = ADC_GetVoltage(BYPASS_SINGLE_MODE, (int32_t)sample_data[i], &error_status);
#else
            sample_voltage[i] = ADC_GetVoltage(DIVIDE_SINGLE_MODE, (int32_t)sample_data[i], &error_status);
#endif
            ...
        }
        ADC_ClearINTPendingBit(ADC, ADC_INT_FIFO_THD);
        ADC_ClearFIFO(ADC);
    }
#endif
}
