One Shot Polling

该示例通过使用 ADC One Shot Polling模式进行电压检测。示例中可用宏去配置ADC的采样模式和采样电压范围。

采样模式除普通ADC采样外，包含了Hardware Average采样和差分模式采样。

采样电压范围包含了Divide Mode和Bypass Mode。

以Polling ADC_INT_ONE_SHOT_DONE 中断的方式进行ADC采样。当检测到采样完成时，读取raw data并进行电压转换计算。

环境需求

该示例支持以下开发套件：

开发套件

Hardware Platforms	Board Name
RTL87x2G HDK	RTL87x2G EVB

更多信息请参考快速入门。

硬件连线

• 在配置为 ADC_DEMO_POLLING 模式和 ADC_DEMO_AVERAGE 模式时：

  使用杜邦线短接P2_4和外部输入电压。

• 在配置为 ADC_DEMO_DIFFERENTIAL 采样模式时：

  使用杜邦线短接P2_6与外部电压输入P端，P2_7与外部电压输入N端。

配置选项

该示例可配置的宏如下：

1. ADC_DEMO_MODE ：配置该宏可选择ADC的采样方式，可选择的值如下：

   • ADC_DEMO_POLLING ：ADC普通Polling模式采样。在该模式下，16个通道均采样P2_4的电压。

   • ADC_DEMO_AVERAGE ：ADC Hardware Average采样。在该模式下，通道0采样P2_4的电压。

   • ADC_DEMO_DIFFERENTIAL ：ADC 差分模式采样。在该模式下，通道0和通道1采样P2_6和P2_7的差分电压。

2. ADC_MODE_DIVIDE_OR_BYPASS ：配置该宏可选择ADC的电压采样范围，可选择的值如下：

   • ADC_DIVIDE_MODE ：在Divide Mode下，ADC的采样电压值范围为0~3.3V。

   • ADC_BYPASS_MODE ：在Bypass Mode下，ADC的采样电压值范围为0~0.9V。

编译和下载

该示例的工程路径如下:

Keil

Project file: samples\peripheral\adc\oneshot_polling\proj\rtl87x2g\mdk

GCC

Project file: samples\peripheral\adc\oneshot_polling\proj\rtl87x2g\gcc

请按照以下步骤操作构建并运行该示例:

1. 打开工程文件。

2. 按照 快速入门 中 编译APP Image 给出的步骤构建目标文件。

3. 编译成功后，在路径 mdk\bin 或 gcc\bin 下会生成 app bin app_MP_xxx.bin 文件。

4. 按照 快速入门 中 MPTool 给出的步骤将app bin烧录至EVB内。

5. 按下复位按键，开始运行。

测试验证

1. IC启动后，在DebugAnalyzer工具内观察LOG：

   Start adc polling test!


2. ADC初始化配置：

   1. 若配置为 ADC_DIVIDE_MODE ，则会打印如下LOG：

      [ADC]ADC sample mode is divide mode !


   2. 若配置为 ADC_BYPASS_MODE ，则会打印如下LOG：

      [ADC]ADC sample mode is bypass mode !


3. ADC采样结束后，会在DebugAnalyzer工具内打印采集得到的raw data和转换后的电压值。

   [ADC] adc_sample_demo: ADC one shot mode sample data_0 = xxx, voltage_0 = xxx mV
   ...
   [ADC] adc_sample_demo: ADC one shot mode sample data_15 = xxx, voltage_15 = xxx mV


代码介绍

该章节分为以下几个部分：

1. 源码路径。

2. 初始化函数将在 初始化 章节介绍。

3. 初始化后的功能实现将在 功能实现 章节介绍。

源码路径

• 工程路径: sdk\samples\peripheral\adc\oneshot_polling\proj

• 源码路径: sdk\samples\peripheral\adc\oneshot_polling\src

该工程的工程文件代码结构如下：

└── Project: oneshot_polling
    └── secure_only_app
        └── Device                   includes startup code
            ├── startup_rtl.c
            └── system_rtl.c
        ├── CMSIS                    includes CMSIS header files
        ├── CMSE Library             Non-secure callable lib
        ├── lib                      includes all binary symbol files that user application is built on
            └── rtl87x2g_io.lib
        ├── peripheral               includes all peripheral drivers and module code used by the application
            ├── rtl_rcc.c
            ├── rtl_pinmux.c
            └── rtl_adc.c
        └── APP                      includes the ble_peripheral user application implementation
            ├── main_ns.c
            └── io_adc.c

初始化

初始化流程包括：board_adc_init 和 driver_adc_init 。

---

board_adc_init 中包含了PAD设置。

1. 配置PAD：设置引脚、SW模式、PowerOn、无内部上拉、输出失能、输出高。

   1. 若设置 ADC_DEMO_MODE 为 ADC_DEMO_POLLING 或 ADC_DEMO_AVERAGE 时，设置引脚为P2_4。

   2. 若设置 ADC_DEMO_MODE 为 ADC_DEMO_DIFFERENTIAL 时，设置引脚为P2_6和P2_7。

---

driver_adc_init 中包含了对ADC外设的初始化。

1. 配置ADC的采样通道。

   1. 若设置 ADC_DEMO_MODE 为 ADC_DEMO_POLLING 时，将16个通道均设置为P2_4单端模式，设置Bitmap为0xFFFF。

   2. 若设置 ADC_DEMO_MODE 为 ADC_DEMO_AVERAGE 时，将通道0设置为P2_4单端模式，设置Bitmap为0x01，设置采样平均值为4。

   3. 若设置 ADC_DEMO_MODE 为 ADC_DEMO_DIFFERENTIAL 时，将通道0和1分别设置为P2_6和P2_7差分模式，设置Bitmap为0x03。

2. 若开启Bypass Mode，执行函数 ADC_BypassCmd() 开启对应引脚的Bypass模式。

3. 开启ADC One Shot Done中断。

#if (ADC_DEMO_MODE == ADC_DEMO_POLLING)
    for (uint8_t i = 0; i < 16; i++)
    {
        ADC_InitStruct.ADC_SchIndex[i]  = EXT_SINGLE_ENDED(ADC_SAMPLE_CHANNEL);
    }
    ADC_InitStruct.ADC_Bitmap           = 0xFFFF;
#elif (ADC_DEMO_MODE == ADC_DEMO_AVERAGE)
    ADC_InitStruct.ADC_SchIndex[0]      = EXT_SINGLE_ENDED(ADC_SAMPLE_CHANNEL);
    ADC_InitStruct.ADC_DataAvgEn        = ENABLE;
    ADC_InitStruct.ADC_DataAvgSel       = ADC_DATA_AVERAGE_OF_4;
    ADC_InitStruct.ADC_Bitmap           = 0x01;
#elif (ADC_DEMO_MODE == ADC_DEMO_DIFFERENTIAL)
    ADC_InitStruct.ADC_SchIndex[0]      = EXT_DIFFERENTIAL(ADC_SAMPLE_CHANNEL_0);
    ADC_InitStruct.ADC_SchIndex[1]      = EXT_DIFFERENTIAL(ADC_SAMPLE_CHANNEL_1);
    ADC_InitStruct.ADC_Bitmap           = 0x03;
#endif

备注

对于ADC的Average模式，仅适用于通道0，其他通道无法进行Average采样。

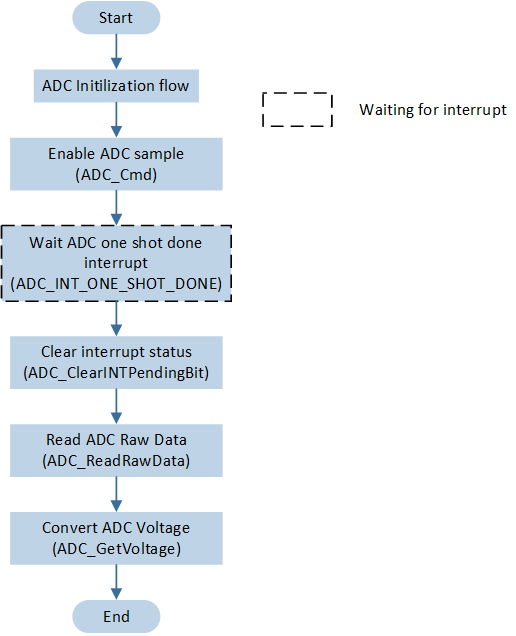

功能实现

1. 执行 ADC_Cmd() ，开始ADC采样。

2. 在 adc_sample_demo 中，循环判断ADC单次转换完成中断状态，RESET时继续判断，SET时ADC单次转换完成。

3. 执行 ADC_ReadRawData() 函数，读取采样数据。

4. 执行 ADC_GetVoltage() 函数，将采样数据转换为电压值。

while (ADC_GetINTStatus(ADC, ADC_INT_ONE_SHOT_DONE) == RESET) {}
ADC_ClearINTPendingBit(ADC, ADC_INT_ONE_SHOT_DONE);
...
sample_data[i] = ADC_ReadRawData(ADC, ADC_Schedule_Index_0 + i);
sample_voltage[i] = ADC_GetVoltage(DIVIDE_SINGLE_MODE, (int32_t)sample_data[i], &error_status);

备注

若配置 ADC_DEMO_MODE 为 ADC_DEMO_AVERAGE 时，需要将采样数据的整数部分取出进行电压转换，小数部分暂不支持电压转换。

常见问题

1. 若拿到的IC未经过FT校验，ADC则无法转换为正确的电压值。在LOG工具内会打印如下信息。

   [ADC]ADC_CalibrationInit fail!


2. 若ADC采样值不正确，则会打印错误状态信息。

   [ADC]adc_sample_demo: ADC parameter or efuse data error! i = xxx, error_status = xxx
