GPIO Latch

该示例使用ENH_TIM0，实现GPIO触发锁存器状态，并记录计数器计数的功能。P2_4设定为GPIO输出引脚，设定P2_4引脚电平随时间变化不断翻转。

P2_2设定为GPIO输入引脚，同时将该引脚设定为ENHTIM的计数触发引脚。将P2_2与P2_4引脚连接，P2_2电压变化会触发计数，进入ENH_TIM0中断，并打印触发时计数器数值。

环境需求

该示例支持以下开发套件：

开发套件
Hardware Platforms	Board Name
RTL87x2G HDK	RTL87x2G EVB

更多信息请参考快速入门

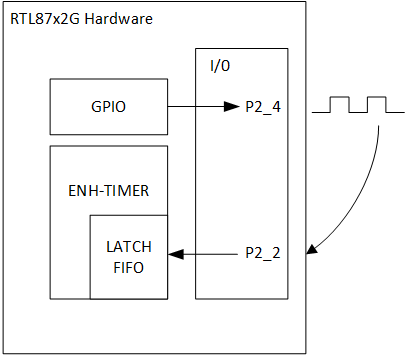

硬件连线

连接P4_4和P2_2。

编译和下载

该示例的工程路径如下:

Keil

Project file: samples\peripheral\enhtimer\latch_gpio\proj\rtl87x2g\mdk

GCC

Project file: samples\peripheral\enhtimer\latch_gpio\proj\rtl87x2g\gcc

请按照以下步骤操作构建并运行该示例:

打开工程文件。
按照 Quick Start 中 Generating App Image 给出的步骤构建目标文件。
编译成功后，在路径 mdk\bin 或 gcc\bin 下会生成 app bin app_MP_xxx.bin 文件。
按照 Quick Start 中 MPTool Download 给出的步骤将app bin烧录至EVB内。
按下复位按键，开始运行。

测试验证

当EVB启动后，在DebugAnalyzer工具内观察如下LOG。
```
Start latch_gpio test!
```
当P2_2和P2_4引脚连接后，在DebugAnalyzer工具上，会不断打印GPIO触发锁存时的计数器数值。

代码介绍

该章节分为以下几个部分：

源码路径
初始化函数将在初始化章节介绍。
初始化后的功能实现将在功能实现章节介绍。

源码路径

工程路径: sdk\samples\peripheral\enhtimer\latch_gpio\proj
源码路径: sdk\samples\peripheral\enhtimer\latch_gpio\src

该工程的工程文件代码架构如下：

└── Project: input_polling
    └── secure_only_app
        └── Device                   includes startup code
            ├── startup_rtl.c
            └── system_rtl.c
        ├── CMSIS                    includes CMSIS header files
        ├── CMSE Library             Non-secure callable lib
        ├── Lib                      includes all binary symbol files that user application is built on
            └── rtl87x2g_io.lib
        ├── Peripheral               includes all peripheral drivers and module code used by the application
            ├── rtl_rcc.c
            ├── rtl_pinmux.c
            ├── rtl_gpio.c
            ├── rtl_nvic.c
            └── rtl_enh_tim.c
        └── APP                      includes the ble_peripheral user application implementation
            ├── main_ns.c
            └── io_latch_gpio.c

初始化

初始化流程包括了 board_gpio_init , driver_gpio_init 和 driver_enhance_timer_init。

board_gpio_init 中包含了PAD与PINMUX设置。

配置PAD：设置引脚、PINMUX模式、PowerOn、内部上拉。
配置PINMUX：分配引脚为GPIO功能。

driver_gpio_init 包含了对GPIO外设的初始化。

使能PCC时钟。
设置GPIO的输出引脚 GPIO_Pin 为P2_4。
在GPIO初始化中，设置 GPIO_Dir 为输出模式。

RCC_PeriphClockCmd(APBPeriph_GPIOA, APBPeriph_GPIOA_CLOCK, ENABLE);
...
GPIO_InitStruct.GPIO_Pin  = GPIO_PIN_OUTPUT;
GPIO_InitStruct.GPIO_Dir  = GPIO_DIR_OUT;

driver_enhance_timer_init 包含了对ENHTIM外设的初始化。

使能PCC时钟。
设置 ENHTIM_ClockDiv 为ENHTIM_CLOCK_DIVIDER_1，即一分频模式。
设置 ENHTIM_Mode 为ENHTIM_MODE_FreeRun，即自由运行模式。
设置 ENHTIM_LatchCountEn[0] 为ENABLE，即开启GPIO触发锁存功能。
设置 ENHTIM_LatchCountTrigger[0] 为TRIGGER_RISING_EDGE，即上升沿触发。
设置 ENHTIM_LatchCountThd 为3，即触发中断FIFO阈值为3。
设置 ENHTIM_LatchTriggerPad 为INPUT_PIN。
设置 ENHTIM_TimerGPIOTriggerEn 为ENABLE，即使能GPIO触发计时功能。
配置ENHTIM中断；使能ENHTIM计时中断以及达到FIFO阈值中断；使能ENHTIM外设。

RCC_PeriphClockCmd(APBPeriph_ENHTIMER, APBPeriph_ENHTIMER_CLOCK, ENABLE);
...
ENHTIM_InitStruct.ENHTIM_ClockDiv             = ENHTIM_CLOCK_DIVIDER_1;
ENHTIM_InitStruct.ENHTIM_Mode                 = ENHTIM_MODE_FreeRun;
ENHTIM_InitStruct.ENHTIM_LatchCountEn[0]      = ENABLE;
ENHTIM_InitStruct.ENHTIM_LatchCountTrigger[0] = ENHTIM_LATCH_TRIGGER_RISING_EDGE;
ENHTIM_InitStruct.ENHTIM_LatchCountThd        = 3;
ENHTIM_InitStruct.ENHTIM_LatchTriggerPad      = INPUT_PIN;

/*  Enable ENHTIM IRQ  */
NVIC_InitTypeDef NVIC_InitStruct;
NVIC_InitStruct.NVIC_IRQChannel = ENHTIMER_IRQn;
NVIC_InitStruct.NVIC_IRQChannelPriority = 3;
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStruct);

ENHTIM_ClearINTPendingBit(ENHTIMER_NUM, ENHTIM_INT_TIM);
ENHTIM_INTConfig(ENHTIMER_NUM, ENHTIM_INT_TIM, ENABLE);

ENHTIM_ClearINTPendingBit(ENHTIMER_NUM, ENHTIM_INT_LATCH_CNT_FIFO_FULL);
ENHTIM_INTConfig(ENHTIMER_NUM, ENHTIM_INT_LATCH_CNT_FIFO_FULL, ENABLE);

ENHTIM_ClearINTPendingBit(ENHTIMER_NUM, ENHTIM_INT_LATCH_CNT_FIFO_THD);
ENHTIM_INTConfig(ENHTIMER_NUM, ENHTIM_INT_LATCH_CNT_FIFO_THD, ENABLE);

ENHTIM_Cmd(ENHTIMER_NUM, ENABLE);

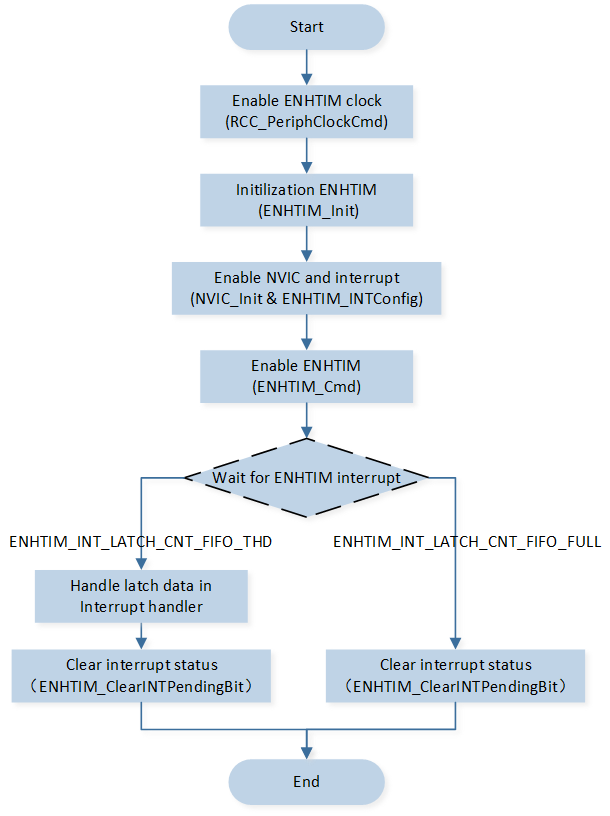

功能实现

ENHTIM定时时间到或者GPIO输入引脚上升沿触发次数达到FIFO设定阈值，触发中断，进入中断处理函数 Enhanced_Timer0_Handler 。

判断中断状态位。
若为ENHTIM_INT_TIM，即ENHTIM定时中断，打印中断状态，清除中断标志位。
若为ENHTIM_INT_LATCH_CNT_FIFO_THD，即GPIO上升沿触发次数达到设定FIFO阈值，产生中断，打印中断信息，打印及FIFO中数据数量和计数器当前数值。

void Enhanced_Timer0_Handler()
{
    if (ENHTIM_GetINTStatus(ENH_TIM0, ENHTIM_INT_TIM))
    {
        APP_PRINT_INFO0("ENH_TIM0 ENHTIM_INT_TIM\r\n");
        ENHTIM_ClearINTPendingBit(ENH_TIM0, ENHTIM_INT_TIM);
    }
    if (ENHTIM_GetINTStatus(ENH_TIM0, ENHTIM_INT_LATCH_CNT_FIFO_FULL))
    {
        APP_PRINT_INFO0("ENH_TIM0 ENHTIM_INT_LATCH_CNT2_FIFO_FULL\r\n");
        ENHTIM_ClearINTPendingBit(ENH_TIM0, ENHTIM_INT_LATCH_CNT_FIFO_FULL);
    }
    if (ENHTIM_GetINTStatus(ENH_TIM0, ENHTIM_INT_LATCH_CNT_FIFO_THD))
    {
        APP_PRINT_INFO0("ENH_TIM0 ENHTIM_INT_LATCH_CNT2_FIFO_THD\r\n");
        ENHTIM_INTConfig(ENHTIMER_NUM, ENHTIM_INT_LATCH_CNT_FIFO_THD, DISABLE);
        uint8_t length = ENHTIM_GetLatchCountFIFOLength(ENH_TIM0);
        uint32_t data[4] = {0};
        ENHTIM_ReadLatchCountFIFO(ENH_TIM0, data, length);
        /* Only for debugging, removed in actual application. */
        APP_PRINT_INFO1("ENH_TIM0 fifo length = %d\r\n", length);
        for (uint8_t i = 0; i < length; i++)
        {
            /* Only for debugging, removed in actual application. */
            APP_PRINT_INFO2("ENH_TIM0 data[%d] = 0x%x\r\n", i, data[i]);
        }

        ENHTIM_ClearINTPendingBit(ENH_TIM0, ENHTIM_INT_LATCH_CNT_FIFO_THD);
        ENHTIM_INTConfig(ENH_TIM0, ENHTIM_INT_LATCH_CNT_FIFO_THD, ENABLE);
    }
}
