PWM+GDMA

该示例通过使用 ENHTIM 的 PWM 功能和 GDMA 功能，实现输出占空比连续变化的 PWM 波形。

用户可以根据需求指定占空比数据，GDMA 会将数据传输到 ENHTIM 的 CCR FIFO（ ENHTIM_CCR_FIFO_ENTRY ）中，生成预期的 PWM 波形。

用户可以通过不同的宏配置来修改引脚信息，PWM 的输出频率等。具体宏配置详见 配置选项。

环境需求

该示例的环境需求，可参考 环境需求。

硬件连线

连接 P0_0（PWM_P）和 P0_1（PWM_N）至逻辑分析仪。

配置选项

1. 可配置如下宏修改输出 PWM 波的引脚。

   #define PWM_OUT_P_PIN                     P0_0
   #define PWM_OUT_N_PIN                     P0_1


2. 可配置如下宏修改 PWM 的频率。

   #define PWM_MAXCNT                        100                   /*< Setting this macro to 100 means the PWM period is 100 * 25ns. */


3. 可配置如下数组修改 PWM 的占空比值。

   static uint32_t ccr_fifo_buf[] = {0x0A, 0x14, 0x1E, 0x32};     /*< Setting the array values to modify the duty cycle. The PWM Compare values are 10 * 25ns, 20 * 25ns, 30 * 25ns, and 50 * 25ns. */


编译和下载

该示例的编译和下载流程，可参考 编译和下载。

测试验证

当 EVB 启动后，输出周期为 2.5 us、占空比依次为 90% 80% 70% 50% 的 PWM 波形，通过逻辑分析仪看 P0_0 和 P0_1 输出的 PWM 波形。

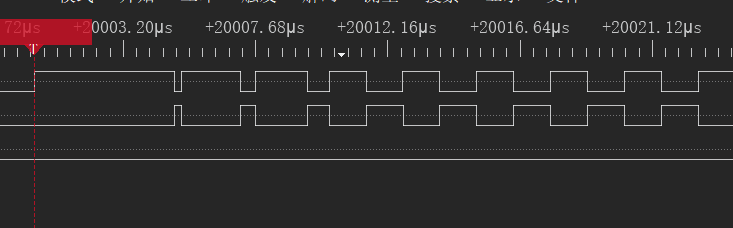

PWM 输出波形

代码介绍

该章节主要介绍示例中的初始化和相应功能实现的代码和流程说明。

源码路径

工程文件和源码路径如下：

• 工程路径: sdk\samples\peripheral\enhtimer\pwm+gdma\proj

• 源码路径: sdk\samples\peripheral\enhtimer\pwm+gdma\src

初始化

外设的初始化流程可参考 General Introduction 中的 初始化流程 部分。

1. 调用 Pad_Config() 与 Pinmux_Config()，配置对应引脚的 PAD 和 PINMUX 。

   void board_enhance_pwm_init(void)
   {
       Pad_Config(PWM_OUT_P_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_DISABLE, PAD_OUT_LOW);
       Pad_Config(PWM_OUT_N_PIN, PAD_PINMUX_MODE, PAD_IS_PWRON, PAD_PULL_NONE, PAD_OUT_DISABLE, PAD_OUT_LOW);

       Pinmux_Config(PWM_OUT_P_PIN, PWM_PINMUX_OUT_P);
       Pinmux_Config(PWM_OUT_N_PIN, PWM_PINMUX_OUT_N);
   }


2. 调用 RCC_PeriphClockCmd() ，开启 GDMA 时钟。

3. 对 GDMA 外设进行初始化:

   1. 定义 GDMA_InitTypeDef 类型 GDMA_InitStruct ，调用 GDMA_StructInit() 将 GDMA_InitStruct 预填默认值。

   2. 根据需求修改 GDMA_InitStruct 参数，GDMA 的初始化参数配置如下表。调用 GDMA_Init()，初始化 GDMA 外设。

GDMA 初始化参数

GDMA Hardware Parameters	Setting in the GDMA_InitStruct	GDMA
Channel Num	GDMA_InitTypeDef::GDMA_ChannelNum	GDMA_CH_NUM0
Source Data Size	GDMA_InitTypeDef::GDMA_SourceDataSize	GDMA_DataSize_Word
Destination Data Size	GDMA_InitTypeDef::GDMA_DestinationDataSize	GDMA_DataSize_Word
Source Burst Transaction Length	GDMA_InitTypeDef::GDMA_SourceMsize	GDMA_Msize_1
Destination Burst Transaction Length	GDMA_InitTypeDef::GDMA_DestinationMsize	GDMA_Msize_1
Destination Handshake	GDMA_InitTypeDef::GDMA_DestHandshake	GDMA_Handshake_ENH_TIM0
Transfer Direction	GDMA_InitTypeDef::GDMA_DIR	GDMA_DIR_MemoryToPeripheral
Source Address Increment or Decrement	GDMA_InitTypeDef::GDMA_SourceInc	DMA_SourceInc_Inc
Destination Address Increment or Decrement	GDMA_InitTypeDef::GDMA_DestinationInc	DMA_DestinationInc_Fix
Source Address	GDMA_InitTypeDef::GDMA_SourceAddr	ccr_fifo_buf
Buffer Size	GDMA_InitTypeDef::GDMA_BufferSize	4
Destination Address	GDMA_InitTypeDef::GDMA_DestinationAddr	& (Enhance_Timer->ENHTIM_CCR_FIFO_ENTRY)
Secure function enable	GDMA_InitTypeDef::GDMA_Secure_En	ENABLE

4. 调用 RCC_PeriphClockCmd() ，开启 ENHTIM 时钟。

5. 对 ENHTIM 外设进行初始化:

   1. 定义 ENHTIM_InitTypeDef 类型 ENHTIM_InitStruct ，调用 ENHTIM_StructInit() 将 ENHTIM_InitStruct 预填默认值。

   2. 根据需求修改 ENHTIM_InitStruct 参数，ENHTIM 的初始化参数配置如下表。调用 ENHTIM_Init()，初始化 ENHTIM 外设。

ENHTIM 初始化参数

ENHTIM Hardware Parameters	Setting in the ENHTIM_InitStruct	ENHTIM
Counter mode	ENHTIM_InitTypeDef::ENHTIM_Mode	ENHTIM_MODE_PWM_AUTO
PWM mode	ENHTIM_InitTypeDef::ENHTIM_PWMOutputEn	ENABLE
Toggle output polarity	ENHTIM_InitTypeDef::ENHTIM_PWMStartPolarity	ENHTIM_PWM_START_WITH_HIGH
Count value	ENHTIM_InitTypeDef::ENHTIM_MaxCount	PWM_MAXCNT
PWM deadzone clock source	ENHTIM_InitTypeDef::ENHTIM_PWMDeadZoneClockSource	ENHTIM_PWM_DZCLKSRCE_32K
PWM deadzone function enable	ENHTIM_InitTypeDef::ENHTIM_PWMDeadZoneEn	ENABLE
PWM P stop state	ENHTIM_InitTypeDef::ENHTIM_PWMStopStateP	ENHTIM_PWM_STOP_AT_HIGH
PWM N stop state	ENHTIM_InitTypeDef::ENHTIM_PWMStopStateN	ENHTIM_PWM_STOP_AT_LOW
Size of deadzone time	ENHTIM_InitTypeDef::ENHTIM_DeadZoneSize	0x0
GDMA function enable	ENHTIM_InitTypeDef::ENHTIM_DmaEn	ENABLE
GDMA target	ENHTIM_InitTypeDef::ENHTIM_DmaTragget	ENHTIM_DMA_CCR_FIFO

6. 调用 GDMA_Cmd() 使能 GDMA 外设，调用 ENHTIM_Cmd() 使能 ENHTIM 外设。

功能实现

为了更好的说明用户可以通过修改哪些参数得到想要的波形，以下示例说明如何得到下图所示的波形:

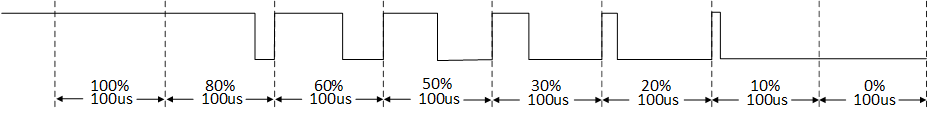

PWM 波形图

1. 确定 PWM 周期：可以通过以下公式进行计算：PWM_Period = Clock_Period * PWM_MAXCNT 。其中 Clock_Period 为 25ns(基于 40 MHz 的时钟源)，如图所示，如果需要输出周期为 100us 的 PWM 波形，应将 配置选项 中的 PWM_MAXCNT 宏定义设为 4000 。

2. 确定占空比：可以根据需求，组织要填入 CCR FIFO 中的数据来确定占空比。例如希望输出周期为 100us、占空比依次为 100% 80% 60% 50% 30% 20% 10% 0% 的 PWM 波形，需要将 GDMA_InitTypeDef::GDMA_BufferSize 设置为 8 。以下是 ccr_fifo_buf 的设置，对于占空比 80% 的情况，需要设定 ccr_fifo_buf[1] = 800，高电平占空比的计算方法为：((PWM_MAXCNT - CCR) / PWM_MAXCNT) = ((4000 - 800) / 4000) = 80%。

   static uint32_t ccr_fifo_buf[8] = {0, 800, 1600, 2000, 2800, 3200, 3600, 4000};


See Also

相关 API Reference 请查看：

• ENHTIM

• PINMUX

• RCC

• GDMA
